са максималном скалабилношћу!
Откријте 5 супермоћи асортимана производа Zero8
Искористите сада максималну ефикасност, поуздан контакт, заштиту сигнала, брзину и чврстоћу.
Породица производа Zero8 компаније ept посебно је развијена за захтевне индустријске примене и нуди максималну скалабилност: можете прилагодити форм-факторе, висину стека и број пинова да одговарају вашим специфичним захтевима. Сокети и прикључци доступни су у форм-факторима ниског, средњег и високог профила, у правом и у косом извођењу. Прикључак је такође доступан у x-high-profile верзији, што значи да, захваљујући различитим висинама, Zero8 конектор може да прихвати размак између ПХБ од 6 до 21 мм. Такође можете да наведете променљив број полoва у распону од 12 до 80.
Али то није све. Такође имате избор када је у питању заклоњеност. Обе стране конектора са или без заклоњености? Или чак само једна страна са заклоњеношћу? Одлука је на вама – сви Zero8 конектори су у сваком случају међусобно компатибилни и могу се слободно комбиновати, без обзира на то да ли имају заклоњеност или не.
Али то није све. Такође имате избор када је у питању заклоњеност. Обе стране конектора са или без заклоњености? Или чак само једна страна са заклоњеношћу? Одлука је на вама – сви Zero8 конектори су у сваком случају међусобно компатибилни и могу се слободно комбиновати, без обзира на то да ли имају заклоњеност или не.
Чврста, двострана ScaleX технологија повезивања издржава сурове услове индустријских примене и обезбеђује поуздан контакт чак и при механичком оптерећењу као што су ударци и вибрације. Она такође компензује толеранције на страни уређаја у свим правцима када су конектори спојени. Захваљујући ЕМЦ оклопу, сигнали у индустријским окружењима су савршено заштићени од спољашњих утицаја, док својства материјала гарантују брзину преноса података до 16 Гбит/с. Штавише, ept је отишао корак даље: геометрија конектора је дизајнирана тако да контакти не могу бити оштећени чак и у случају неправилног руковања.
Супермоћ: ЕФИКАСНОСТ
Штеди простор захваљујући решетки од 0,8 мм
Сви Zero8 конектори имају размак контаката од 0,8 мм у конфигурацији која штеди простор, дизајнираној да заузме што мање места на штампаној плочи. Упркос малом размаку, контакти се додирују једни о друге по својим глатким површинама, а не по грубим, штампаним ивицама. Ово осигурава да су контакти знатно отпорнији на хабање, на пример током микропокрета.
Променљив број контаката од 12 до 80
Zero8 је доступан са 12, 20, 32, 52 или 80 контаката за максималну флексибилност у вашој примени. Конектор је дворедни; на пример, 12-пински конектор има 6 контаката у сваком реду. По потреби, могу се израдити и варијанте са одређеним бројем пинова, на пример ради обезбеђивања већег размака и кретајних удаљености.
Доступно у оклоњеним и неоклоњеним верзијама
Имате избор и када је у питању заклоњеност! Да ли желите да су обе стране пара конектора заклоњене или незаклоњене? Или можда само једна страна? Одлука је ваша – сви Zero8 конектори су у потпуности међусобно компатибилни и могу се слободно комбиновати, без обзира на то да ли су оклоњени или неоклоњени. У оклоњеним верзијама лемне копнене контактне тачке су смештене испод конектора, док су у неоклоњеним верзијама смештене са бочних страна како би се омогућила AOI инспекција током процеса производње.
Висине стека од 6 до 21 мм

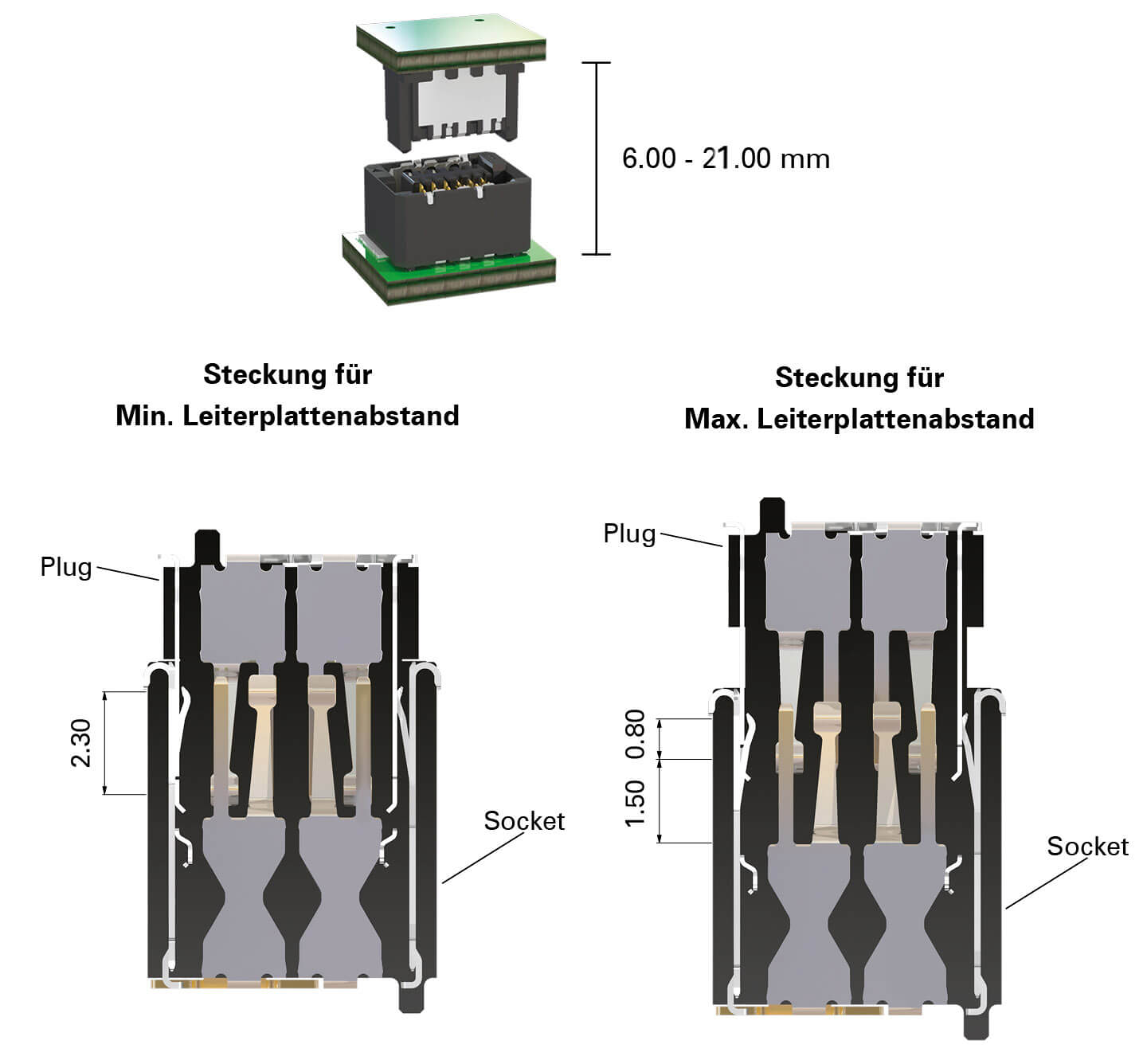

Са правом ниском, средњом и високом верзијом може се постићи размак између ПЦБ плоча било које димензије од 6 до 21 мм. Убацивањем конектора до краја постиже се минимални могући размак између ПЦБ плоча. Вилка и пријемник могу се убацити подесиво у распону од 1,5 мм како би се постигао максимални могући размак између ПЦБ плоча. Преосталих 0,8 мм обезбеђује сигуран контакт (заштита од прекомерног убацивања).
Нагнути дизајни за примене у распону од 90° до 180°
Нагибни дизајн, у комбинацији са праволинијским дизајном, омогућава да се штампане плоче распореде под углом од 90° једна према другој, нпр. за бекплејнове са ћеркастим картицама. Комбинација два нагнута дизајна омогућава распоред две штампане плоче једна поред друге под углом од 180 степени. Све су доступне у оклоњеним или неоклоњеним верзијама и са 12, 20, 32, 52 или 80 контаката за максималну флексибилност у вашој примени.
Развијајте своја решења са максималном ефикасношћу. Са својим спектром функција, Zero8 вам омогућава да брже остварите своје циљеве, истовремено уживајући у огромној разноликости опција. Доступни су чак и нагнути дизајни за примене у угловима од 90° и 180°.
Бесплатан технички преглед о високој брзини и EMC »
Затражите бесплатан пробни пакет »
Више информација можете пронаћи овде.
Бесплатан технички преглед о високој брзини и EMC »
Затражите бесплатан пробни пакет »
Више информација можете пронаћи овде.
Суперсила: КОНТАКТНА БЕЗБЕДНОСТ
Иновативни ScaleX контактни систем

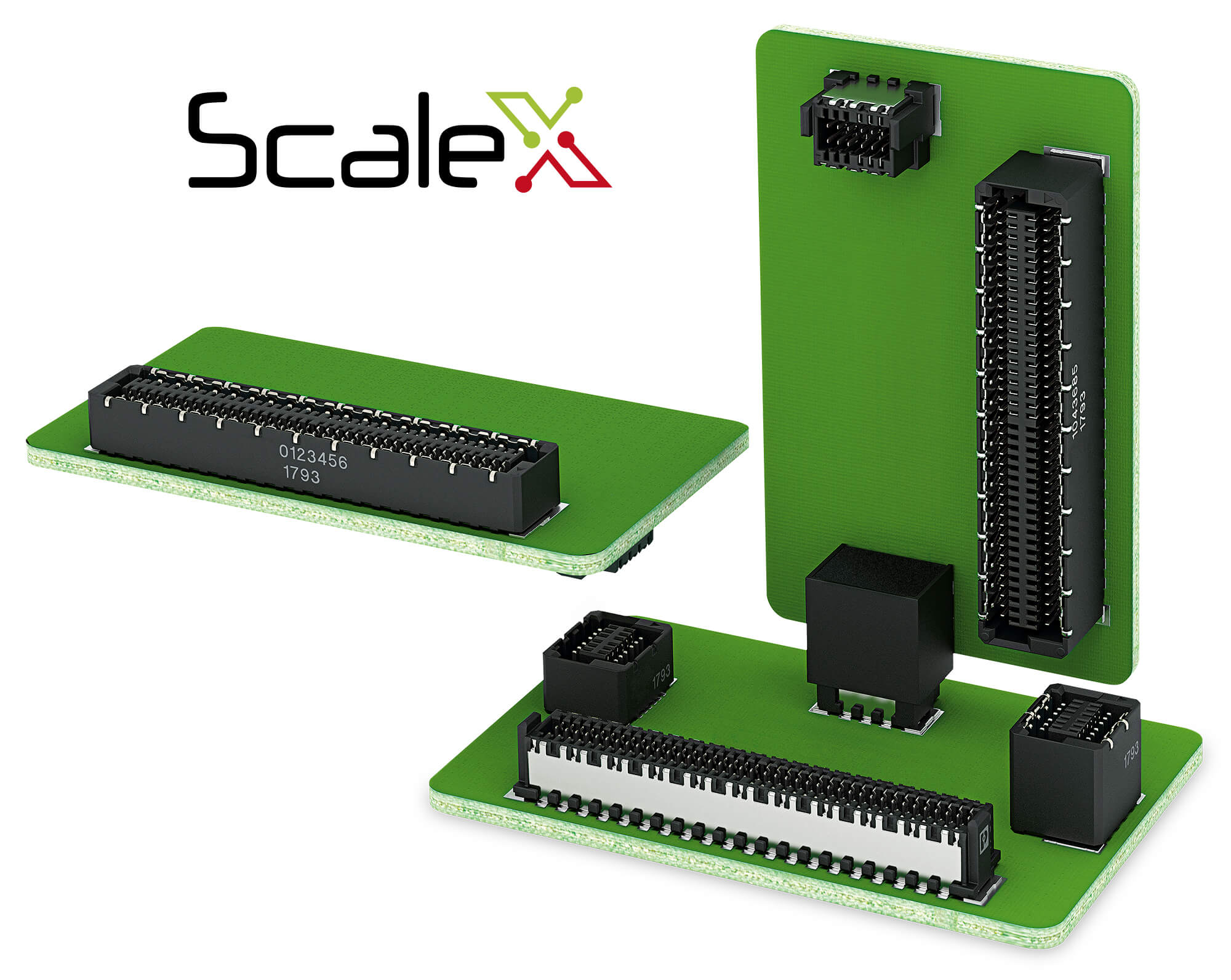

ScaleX – овај бренд представља робусну контактну технологију у флексибилно скалабилном систему конектора. Посебно је развијен да комбинује високу механичку чврстоћу са изузетним високим фреквенцијским перформансама. Ова комбинација је јединствена у свету конектора за штампане плоче.
Два контактна места по пину
Сваки пар контаката састоји се од два сечиваста контакта и два опружна контакта. Ова редундантност не само да обезбеђује максималну поузданост контаката, нарочито у захтевним условима као што су они изложени ударима и вибрацијама, већ пружа и изузетну издржљивост и поузданост у вашој примени. Штавише, сви контакти су смештени на глаткој страни контактних површина, а не на грубој перфорираној ивици, као што је случај са многим другим минијатурним конекторима.
Отпоран на ударце и вибрације
Редундантност свих контаката, у комбинацији са контактом искључиво на глатким, ваљаним површинама, резултује изузетно високом отпорношћу на ударце и вибрације. Конектори Zero8 су прошли темељно тестирање и квалификацију у складу са стандардом IEC 60512. Са задовољством ћемо вам доставити наше детаљне извештаје о тестирању.
Висок ниво безбедности од случајне активације
Сваки упарен контактни пар на приклучку и утичници има опсег прекомерног убацивања од најмање 0,8 мм; то одговара удаљености од контактне тачке до контактног врха – односно тачке у којој контакт више не би био успостављен. Овај опсег прекомерног убацивања од најмање 0,8 мм обезбеђује одговарајући висок степен компензације толеранције и тиме максималну поузданост у свакој примени. Када се прикључак убаци у пријемницу до краја, опсег прекомерног убацивања повећава се на до 2,3 мм по пару контаката.
Оцењено за најмање 500 циклуса спајања
Контакти Zero8 су дизајнирани да обезбеде поуздан контакт чак и након 500 циклуса спајања, чак и када су изложени температурним циклусима и корозивним гасовима. Чак и ако контакти нису спајани 500 пута, циклуси спајања пружају одговарајућу меру у којој конектори остају функционални када су изложени поновљеним температурним циклусима или вибрацијама ("фретинг корозија").
Ово ће вам се такође свидети – серија конектора Zero8 импресивна је својом иновативном ScaleX технологијом. Чврст и двостран, издржава сурове услове индустријске примене и обезбеђује поуздан контакт. Чак и у екстремним условима окружења и при механичком оптерећењу као што су ударци и вибрације.
Бела књига о чврстоћи »
Затражите бесплатну кутију узорка »
Више информација можете пронаћи овде.
Бела књига о чврстоћи »
Затражите бесплатну кутију узорка »
Више информација можете пронаћи овде.
Супермоћ: ЗАШТИТА СИГНАЛА
Новоразвијени концепт EMC оклопа

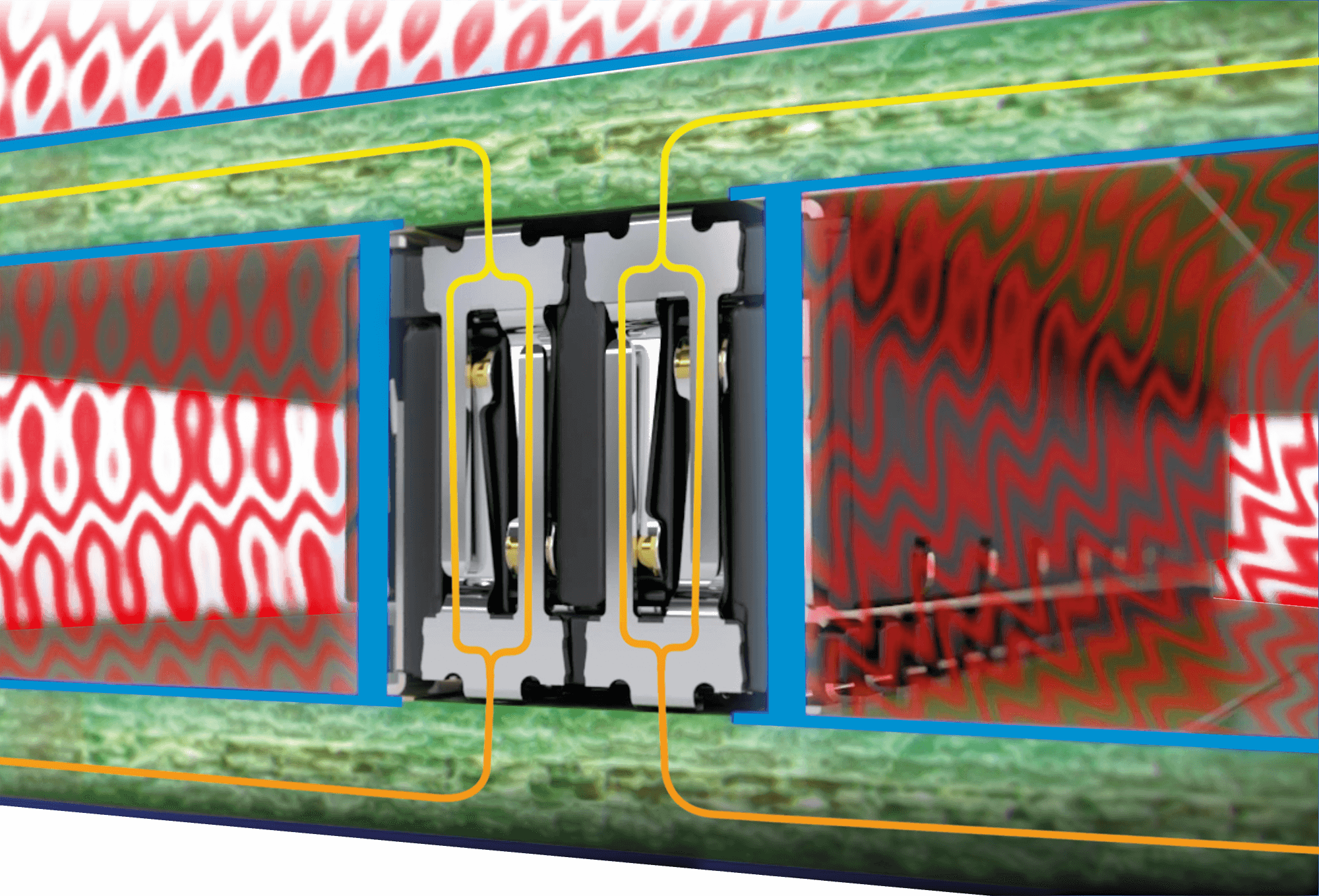

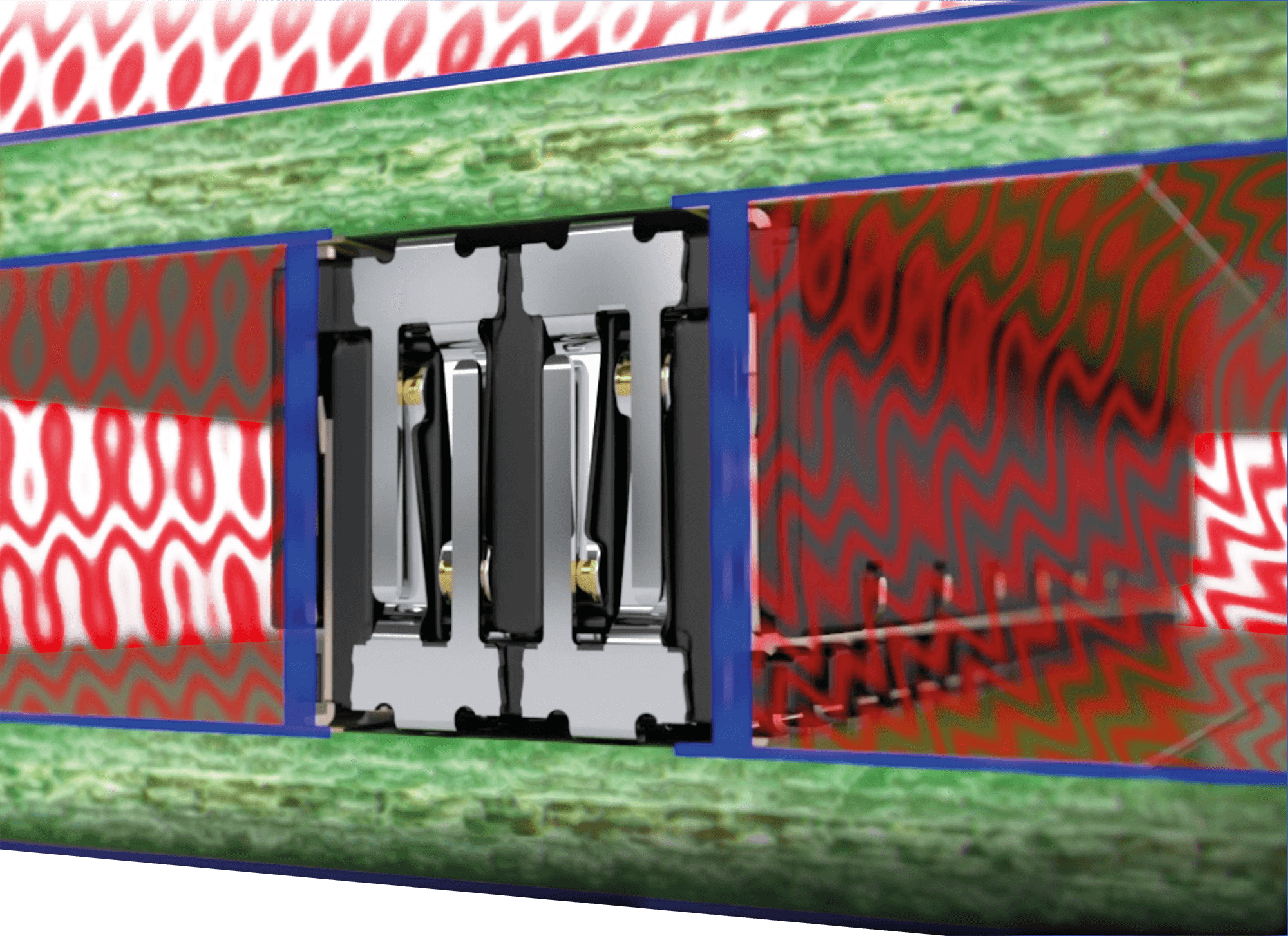

Током развоја Zero8 посебна пажња посвећена је двостраној зашитни. То обезбеђује пренос података без сметњи, како је захтевано у многим применама, као што су Индустрија 4.0 или Интернет ствари. Коришћени заштитни материјал посебно је дизајниран да испуни високе захтеве за електромагнетском компатибилношћу.
Оптимална дисипација интерферентних струја
Заштитне плоче су велике површине и имају мало празнина, обезбеђујући максималну заштиту. Поред тога, велики број контактних тачака између заштитне плоче и штампане плоче омогућава оптимално расипање струја сметњи. На пример, код 20-пинског конектора, заштитна плоча дужине 8 мм има укупно 5 лемних тачака на штампаној плочи.
Индуктивност купљења до 10 пикохериса
У детаљним тестовима које је спровела специјализована лабораторија, ефекти јачине електричног и магнетног поља су прво симулирани, а затим потврђени експерименталним испитивањима. Добијени резултати су изузетно добри и могу се доставити на захтев. Један од кључних резултата мерења био је да су Zero8 конектори постигли максималну индуктансу спајања од 10 pH.
Алтернативно, без оклопа
Имате избор и када је у питању заклона! Да ли желите да су обе стране пара конектора заклоњене или незаклоњене? Или можда само једна страна? Одлука је ваша – сви Zero8 конектори су у потпуности међусобно компатибилни и могу се слободно комбиновати, без обзира да ли су оклоњени или неоклоњени. У оклоњеним верзијама лемне копнене ноге контаката налазе се испод конектора, док су у неоклоњеним верзијама са бочних страна како би се омогућила AOI инспекција током производње.
Новоразвијени двострани концепт екранисања конектора Zero8 гарантује безметану брзу пренос података у индустријским условима. Коришћени заштитни материјал је посебно погодан за компоненте са високим захтевима за електромагнетском компатибилношћу и гарантује купљивну индуктансу не већу од 10 пикохерија за конектор.
Бесплатан технички преглед о брзој преноси телеподата и ЕМЦ »
Затражите бесплатну пробну кутију »
Више информација можете пронаћи овде.
Бесплатан технички преглед о брзој преноси телеподата и ЕМЦ »
Затражите бесплатну пробну кутију »
Више информација можете пронаћи овде.
Супермоћ: БРЗИНА
Погодно за PCIe 4.0 и Индустријски Етернет
Zero8 конектори испуњавају захтеве спецификација PCI Express Gen. 4 и Industrial Ethernet, како је предвиђено у многим апликацијама, као што су Industry 4.0 или IoT. Поред губитка убацивања, Zero8 показује одличне перформансе у погледу губитка повратног таласа и међунапона.
Пренос RF сигнала 16 Гбит/с +
Zero8 конектори су идеално погодни за примене са брзинама преноса података до 16 Gbit/s. Захваљујући одличним карактеристикама губитка при уметању, Zero8 се може користити чак и за примене до 25 Gbit/s. Ова изузетна применљивост комбинује се са изузетно робустним и отпорним контактним системом за захтевна окружења са ударцима, вибрацијама или корозивним гасовима. Ова комбинација је јединствена.
Додатна заштита сигнала кроз заземљивање
Двострани дизајн оклопа обезбеђује брзу пренос података без сметњи у индустријским условима. Он поуздано усмерава струје сметњи кроз више контактних тачака на обе штампане плоче. Дизајн оклопа штити конектор од електромагнетних сметњи (делујући као сидро за сметње), а такође штити и оближње компоненте уколико сам конектор постане извор сметњи.
Доступни SI модели
Zero8 је прво био подвргнут детаљној симулацији ради процене својих радиофреквентних карактеристика, а затим је тестиран у лабораторијским испитивањима. Комплетни извештаји о тестирању и SI модели за употребу у вашој апликацији су доступни.
HighSpeed је магична формула иза породице производа Zero8 компаније ept. Симулације коришћењем Zero8 система конектора при брзини од 16 Gbit/s показују одличну интегритет сигнала, што га чини идеално прикладним за PCIe 4.0 и Industrial Ethernet. Са задовољством ћемо вам доставити S-параметре за симулације ваше апликације.
Бесплатан технички преглед о високој брзини и ЕМЦ »
Затражите бесплатну пробну кутију »
Додатне информације можете пронаћи овде.
Бесплатан технички преглед о високој брзини и ЕМЦ »
Затражите бесплатну пробну кутију »
Додатне информације можете пронаћи овде.
Супермоћ: ИЗДРЖЉИВОСТ
Заштита за све контакте
Zero8 је дизајниран тако да контакти не буду оштећени чак и ако се користи неправилно. Контакти су скривени унутар изолационог кућишта и стога су оптимално заштићени од потенцијалних механичких удара, као што је случајни контакт. Ово обезбеђује највиши могући ниво безбедности за вашу примену.
Заштита од закрућивања при прикључивању
Поларизација уграђена у изолационо тело спречава неправилно спајање услед закрућивања конектора. То значи да се прикључак и прикључна розета могу спојити само ако су поравнати у одређеном правцу. Поред тога, посебни водилни елементи у изолационом телу обезбеђују сигурно спајање.
Механичко ослобађање обезбеђено два закључавања плоча
На штампаној плочи су за сваки конектор припојена два закључавања, обезбеђујући механичко олакшање напрезања сигналних контаката. Ово спречава да сигнални контактови буду откинути из лемне споје у тренутку када су прикључак и пријемник раздвојени.
Компензација за неусклађеност до 0,7 мм током инсталације

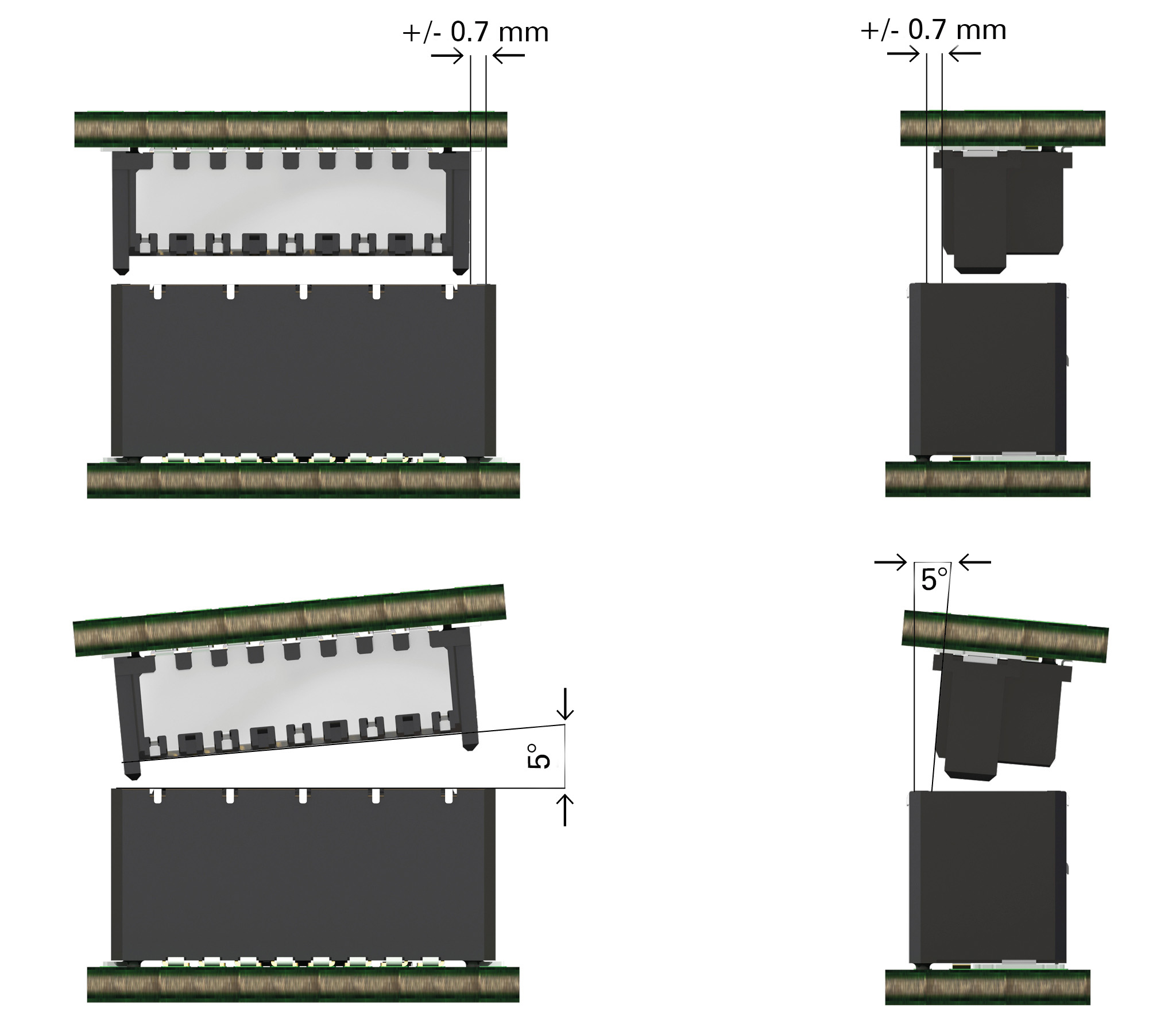

Сужене ивице са бочних страна изолационих тела омогућавају приклучку и пријемнику да компензују неусклађеност до 0,7 мм током спајања. Током спајања, сечивасти и контактни контакти са опругом усмеравају се један у односу на други тако да се обезбеди сигурно спајање и спречи претерано убацивање контаката.
Компензација високе толеранције током рада
Када су спојени, конекторско кућиште и витак могу поднети релативно померање до 0,4 мм. Ово омогућава знатну флексибилност у погледу толеранција у вашим апликацијама. Такође омогућава постављање више пара конектора на штампану плочу без угрожавања поузданости контакта.
Када су све врхунске карактеристике употпуњене изузетном чврстоћом, резултат је Zero8 од ept. Било да је реч о паметном механизму против увијања приликом повезивања или компензацији неусклађености до 0,7 мм током инсталације, Zero8 испуњава своја обећања.
Бесплатан технички преглед о чврстоћи »
Затражите бесплатан пробни пакет »
Више информација можете пронаћи овде.
Бесплатан технички преглед о чврстоћи »
Затражите бесплатан пробни пакет »
Више информација можете пронаћи овде.
