Float27 – наше решење у области пплутајући
Кључне карактеристике
- 1,27 мм растер
- 26,1 мм до 30,7 мм растојање између плоча
- ± 0,8 мм компензација толеранција у правцима

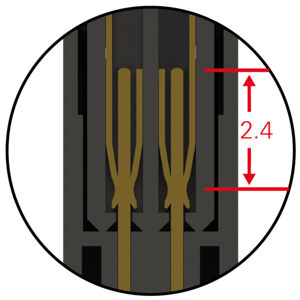

- X и Y До 2,4 мм дужина захвата контаката у правцу Z
Предности
- Висока отпорност
- на вибрације и ударце Ослобађање од напона у зони везе и на месту заваривања (лемни спој) Ниске
- силе
- померања
Float27: Преглед

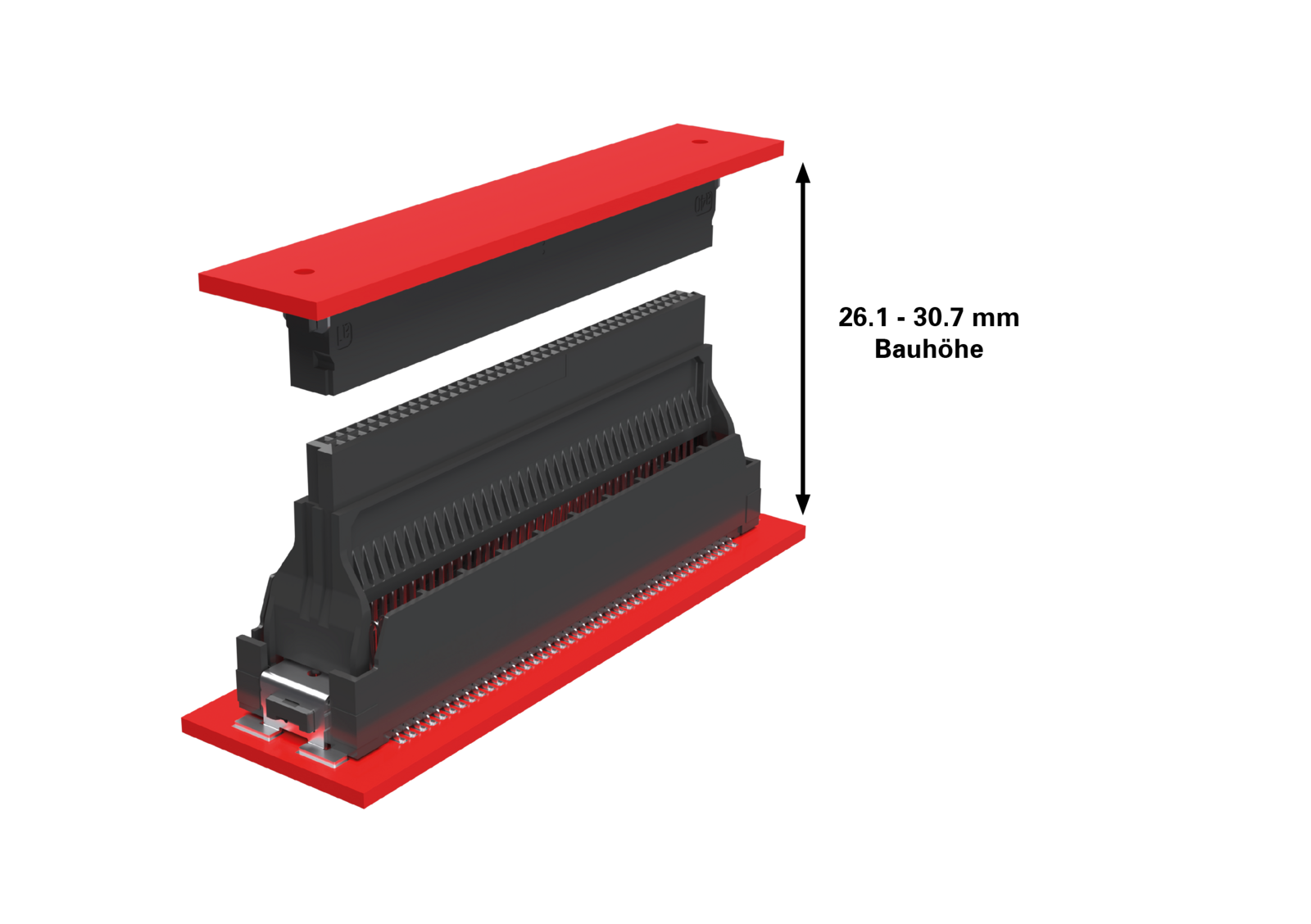

Правоугаони кабл женски конектор
Messerleiste gerade
Права мушки конектор
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?

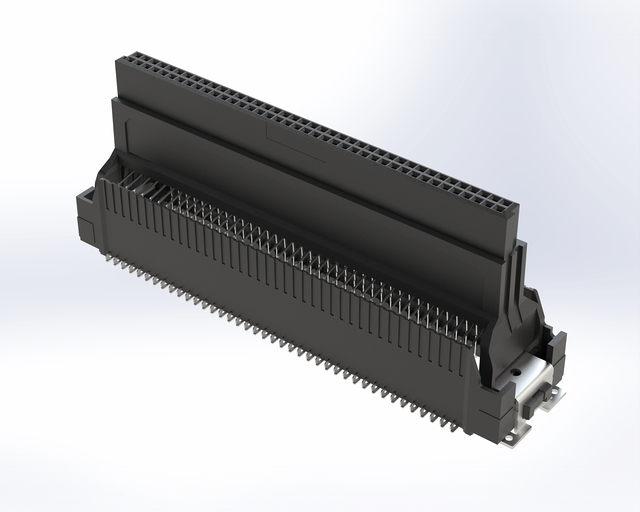

Истакнуте карактеристике Float27 SMT плутајућег конектора

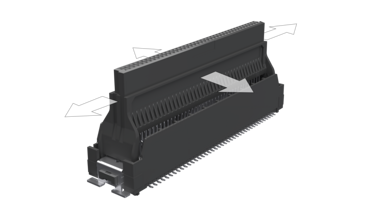

- ± 0,8 мм компензација толеранција
- у правцима
- X и Y током процеса спајања
- и док су спојени
Техничке карактеристике Float27 конектора
Подаци на први поглед
за исправно повезивање блед-коннектора и пружинских женски конектор
за компензацију померања центра и угаоног померања (угаони помак) при спајању
сигурна веза са штампаном плочом
оптимална обрада захваљујући прецизном позиционирању
поуздано лемљење током обраде
Висока стабилност и носивост прикључних тачака (лемни спој)
Подаци на први поглед
за сигурне и поуздане везе
поуздан контакт кроз затварање контакта на ваљаној, глаткој површини
Висока поузданост кроз висок компензација толеранција
да се постигне висока компензација толеранције
Float27 конектор за штампану плочу
Наши Float27 SMT-конектор за штампану плочу-ови са 1,27 мм растер-ом и плутајући-ом функцијом сада пружају управо то и још много више: захваљујући њиховом високом компензација толеранција-у до ±0,8 мм, идеално су погодни за широк спектар примена које су изложене изузетно високим ударним и вибрационим оптерећењима, захтевају премошћавање великих размака између ПЦБ-ова и такође се аутоматски обрађују. Комбиновањем Float27 женски конектор са различитим дизајнима One27 Messerleisten, као и широким распоном преклапања, могуће је покрити практично сваки растојање између плоча од 26,1 до 30,7 мм. Гарантујемо оптималну обрадивост SMT конектор за штампану плочу-а захваљујући толеранцији копланарности од свега 0,1 мм. Поред тога, максималну чврстоћу обезбеђује двоножни женски контакт.
Зашто
не бисте сами испробали Float27 конектор и одмах наручили своје бесплатне узорак! Доминик Дотцер, менаџер производа, ept GmbH
FAQ: Питања и одговори о Float27 SMT конекторима за штампане плоче
Како се могу обрадити SMT-коннектори за штампане плоче Float27 конектор?
Систем конектора Float27 обрађује се технологијом површинског монтирања (SMT) и стога се директно леми на штампане плоче. позициони клин на доњој страни Float27 конектора обезбеђују прецизно позиционирање на штампаној плочи. ept такође гарантује максималну копланарност од 0,1 мм између контаката како би се обезбедило поуздано лемљење током обраде.
На које начине се штампане плоче могу међусобно повезати коришћењем Float27 SMT конеktora?
Комбиновањем истих са разним пин-коннекторима из породице One27 фамилија конектора, могуће је остварити везе између штампаних плоча и у паралелној и у правоугаоној конфигурацији.
Које размакну између ПЦБ-ова могуће је постићи са Float27 конекторима?
Користећи Float27 конекторе за штампане плоче, може се постићи минимални размак између плоча од 26,1 мм и максимални размак од 30,70 мм. То је омогућено, с једне стране, великим прекомерним размаком (растојање између плоча) од 2,4 мм. Ножни и опружни конектори (женски конектор) могу се тако раздвојити за највише 1,5 мм, а да и даље обезбеђују оптималан и поуздан контакт.
Зашто је контакт између оштрице и опружног конектора (женски конектор) посебно поуздан у Float27 конекторима?
У Float27 конекторима контакт се остварује преко дволопастног опружног контакта (женски контакт) који обухвата контактни шиљак (контактни пин) ножевите траке (мушки конектор). Поред тога, контакт се остварује преко глатке, ваљане површине опружног контакта. То спречава хабање контактне површине и настанак струготине при убацивању Float27 конектора.
За које примене се користе Float27 конектор за штампану плочу-ови?
Float27 конектори су погодни за све примене изложене великим ударним и вибрационим оптерећењима. компензација толеранција путем меандера ослобађа напетост на подручју лемљења, смањује напетост на лемни спој и обезбеђује мале силе померања. Float27 конектори су такође погодни за аутоматизоване процесе монтаже или када се неколико конектора мора залемити на штампану плочу. Толеранције у производњи компензују се функцијом "плутајући" до ± 0,8 мм.
Које толеранције компензују Float27 конектор за штампану плочу-ови?
конектор Float27 омогућавају висок степен компензација толеранција. То значи да при повезивању леме и женски конектор, као и док су повезани, дозвољена је толеранција померања од ± 0,8 мм и у уздужној и у попречној оси. Поред тога, дужина захвата контаката до 2,4 мм обезбеђује овај висок компензација толеранција чак и у Z-смеру.
Да ли се лемне спојеве Float27 SMT конектор-ова на штампаној плочи могу инспектовати аутоматском оптичком инспекцијом (AOI)?
Да, дизајн контаката Float27 конектора је осмишљен за аутоматску оптичку инспекцију након лемљења. Контакти на Float27 конектор за штампану плочу су распоређени у помереном шаблону, тако да се аутоматска оптичка инспекција може извршити са једне стране.
Да ли су ept ПЦБ конектори у складу са RoHS директивом?
RoHS (Ограничење употребе одређених опасних супстанци) је директива која ограничава употребу одређених опасних супстанци у електричној и електронској опреми.
Потврђујемо да Float27 конектор-ови компаније ept одговарају директиви RoHS 2011/65/EU, у складу са RoHS сертификатом. Додатне информације могу се наћи у одељку RoHS & REACH.
