Сваке године производимо неколико милијарди високопрецизних штампаних контаката за аутомобилску индустрију – у потпуности и искључиво у ЕУ. Захваљујући изузетно робустним својствима, наши преса-фит конектори су идеални за примене високог нивоа безбедности и тамо где је потребна максимална механичка чврстоћа.
Пресс-фит технологија: Како функционише
Пресс-фит технологија
У техници преса-фит електричног контакта између конектора и штампане плоче остварује се убацивањем пина конектора у месингнурупу пробушену кроз плочу.

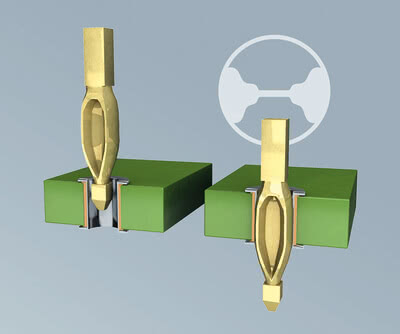

Техника преса-фит заснива се на једноставном принципу: попречни пресек зоне преса-фита контактне игле има већу дијагоналну димензију од метализоване рупе на ПЦБ. Деформација изазвана током процеса преса-фитања ублажава се флексибилном зоном на контактној игли. Стога се рукав ПЦБ деформише само у веома малој мери. Током утискивања настаје хладни заваривачки спој између контактне иглице и месингане рупе на ПХБ: гасонепропусна, отпорна на корозију, нискоотпорна и електрично проводљива механичка веза. Она остаје поуздана и стабилна чак и под веома високим механичким и термичким оптерећењима, као што су вибрације, савијање и екстремне флуктуације температуре.
Препоручујемо праћење процеса током пресоване монтаже: праћење силе и померања и видео надзор омогућавају процену тачке везе.
Поред проверене технологије пресоване монтаже са нашом Tcom press® зоном за пресову монтажу, ept такође нуди и многе друге опције технологије повезивања. Без обзира да ли је у питању лемљење кроз рупу (THR) или површинско монтирање (SMT) – имамо право решење за сваку примену.
Пресс-фит технологија: једноставна за употребу
Кружне стазе – пресс-фит технологија
Уколико се поштују спецификације, техника пресс-фит конектора је једноставна за употребу. Четири параметра овде играју кључну улогу: пречник бушилице и пречник метализоване пресс-фит рупе, дебљина бакарне навлаке унутар пресс-фит рупе и површинаштампане плоче.
Ако се на штампаној плочи морају монтирати и SMD компоненте и пресс-фит конектори, мора се поштовати одређени редослед: компоненте са лемним терминалима морају бити монтиране прве. Када се све компоненте залеме на ПХБ одговарајућом методом, могу се уградити пресоване везе. Овај редослед је важан: обртање редоследа процеса би поставило велики топлотни оптерећење на пресоване везе. То би довело до накнадног (неконтролисаног) лемљења зоне пресоване везе, што значи да више не би била загарантована неоштећена гасонепропусна зона.

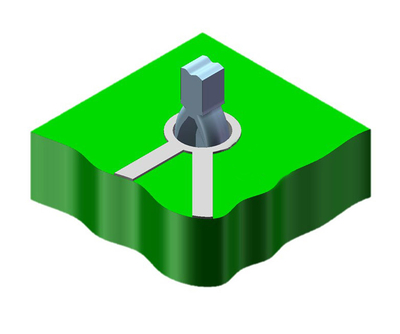

Поред тога, мора се поштовати исправно растојање од ивице штампане плоче и од осетљивих електронских компоненти (нпр. керамичких), као и од прикључака на проводним стазама. Оdržavanje минималног растојања спречава оштећење материјала штампане плоче или електронских компоненти силом коју делује зона за притично убацивање и спречава уништавање слојева штампане плоче.
Пресс-фит технологија: Предности
Најробуснија и најпоузданија технологија
спајања Дуготрајна издржљивост
Гасно-непропусно спајање
Високе силе
држања Без дефеката заваривања, остатака флукса или сличног
Не захтева
додатно чишћење Може
се рециклирати једноставним истискивањем Ефикаснији и исплативији процес

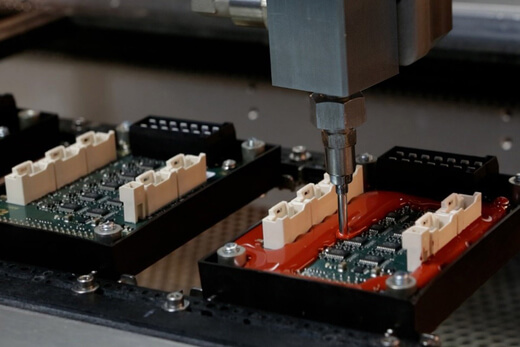

монтаже Идеално за премазивање ПЦБ / инкапсулацију целог склопа
Пресс-фит технологија: ept-ов асортиман за аутомобилску индустрију
Ми производимо неколико милијарди контаката годишње, искључиво у ЕУ, за различите секторе и примене у аутомобилској индустрији. Наше зоне за пресовање доступне су у дебљинама траке од 0,2 до 1,2 мм за пречнике рупа од 0,56 до 2,0 мм, или потпуно прилагођене вашим захтевима.
Бела књига о основама пресс-фит технологије
Да ли тражите детаљну експертизу о технологији преса-фит? За свеобухватан преглед основа технологије преса-фит, преузмите овде наш бесплатни бели папир.
