Захтеви за робусне конекторе за штампане плоче конектор
конектор за ПХБ морају бити робусни, поуздано преносити сигнале и не смеју отказати. Робусни конектор за ПХБ морају издржати механичке, термичке и хемијске напоре као што су: • удар, • вибрација, • осцилација, • гасови, • влажност, • високе температуре, • влага и • прашина, без отказа. Чврсти конектор-ови за Leiterplatten су посебно потребни у ваздухопловном сектору, индустријској аутоматизацији, аутомобилској индустрији и медицинској технологији (медицинска технологија). Наши конектор за штампану плочу-ови за Leiterplatten су дизајнирани да издрже ова оптерећења
коришћењем различитих метода. Наш одсек за развој континуирано оптимизује наше конектор-ове за Leiterplatten и обезбеђује да су они стално заштићени од додатних утицаја окружења. Константно висок квалитет обезбеђујемо кроз низ процедура тестирања.

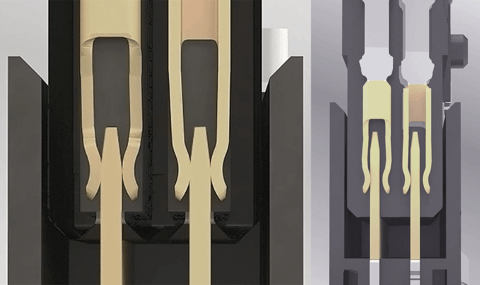

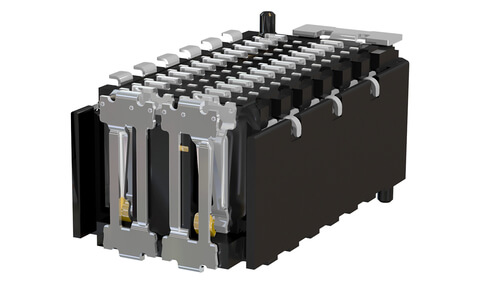

One27 двострани пружински контакт (женски контакт) без (лево) и са ударним утицајем (десно)
Наши робусни ПЦБ конектори имају двострану женски конектор, што чини конекторе од плоче до плоче сувишним и обезбеђује поуздан контакт. Захваљујући другом опругу, пренос сигнала је у сваком тренутку загарантован преко једног контактног места, чак и када је ПЦБ конектор изложен великим ударним оптерећењима. Ово обезбеђује оптималан дизајн уређаја.
За поређење: конвенционални дводимни конектор за штампану плочу (коннектори за штампане плоче) имају само један мушки контакт и један женски контакт. У случају јаког удара, то може изазвати да се мушки конектор одвоји од женски конектор, чиме се прекида пренос сигнала.
Контактни систем: родно неутралан контактни систем на штампаној плочи конектор
Zero8 родно неутралан контактни систем
конектор за штампану плочу-ови са "родно неутралним" контактним системом су знатно робуснији. Карактеристична особина овог контактног система је да полуке за прикључак и Socket имају идентичну контактну геометрију. Сваки пин је тиме контактиран од стране два пружинска контакта; Plug и Socket су међусобно закључани и не могу се одвојити један од другог. Ово обезбеђује максималну редундантност и чини наше board-to-board конектор изузетно робусним и поузданим у погледу контакта (сл. 5).
Контактни систем: једноделни прикључак за штампане плоче (конектор)
Једноделни флексилинк конектор
Само једноделне штампане конектор за штампану плочу су чак робусније од родно неутралног контактног система који се налази у међуплочастим конекторима.
Једноделни конектори за штампане конектор укидају традиционални дводelni контактни принцип који се састоји од мушки конектор и женски конектор. Они немају рањиво контактно подручје и стога су изузетно отпорни на ударце, вибрације, влагу, прашину и атмосферске услове.
Једноделне конекторе за повезивање плоча такође је могуће користити за заливање и друге процесе намењене заштити компоненти PCB конектор-а. У комбинацији са технологијом технологија утискивања (технологија утискивања), робусни, једноделни PCB конектор обезбеђују најсигурнију механичку и електричну везу између две штампане плоче.
Погодан дизајн контаката за робустан ПХБ конектор конектор

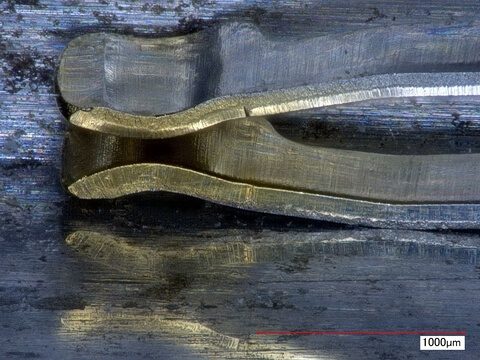

Пролећни лале One27 након процеса перфорирања и савијања
Наши робусни ПХБ конектори остварују контакт са опружном траком – женски конектор, савијеном под углом од 90 степени.
Предност: ПХБ конектор остварује контакт са глатком, ваљаном површином, а не са неравном и оштро ивичном доњом страном перфориране траке насталом у процесу перфорације. Ово спречава повећано хабање површине и смањује контактни отпор (контактна отпорност).
Поред пруге са опругама (женски конектор), пруга са сечивима (мушки конектор) у конектору за штампане плоче (конектор за штампану плочу) такође мора бити чиста и прецизно обрађена како би се осигурало да погрешне геометрије не прекину контакт у случају удара, вибрација или осцилација.
Погодан изолационо тело за робусне конектор за штампане плоче

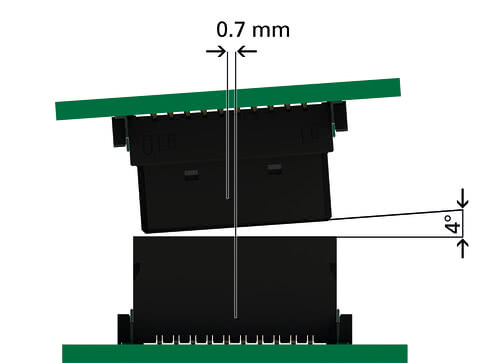

конектор Zero8 омогућава радијални помак од ±0,7 мм и угаони помак од 4
изолационо тело нашег робусног конектор за штампане плоче дизајниран је тако да су осетљиви контакти унутар конектора савршено заштићени од удара, вибрација и осцилација. Конусне површине за убацивање на "изолационо тело" (изолационо тело) конектора за повезивање плоча компензују евентуално несаглашавање штампаних плоча приликом спајања и омогућавају спајање половина конектора без оштећења у случају централног или угаоног несаглашавања.
Опсег толеранције за робустне ПЦБ конекторе конектор
компензација толеранција Zero8 у свим правцима
Опсег толеранције је још један фактор који утиче на чврстоћу конектор за штампану плочу-а. Ако конектор за штампану плочу не може да компензује мале толеранције, механичка микропокретања као што су удари, вибрације и осцилације ће, на средњи рок, довести до хабања или оштећења конектора. Ако робустан ПЦБ конектор има функцију плутајући, може да компензује до ±0,4 мм чак и током рада. Ова функција постаје све важнија, нарочито када је ПЦБ опремљен са неколико различитих конектора.
Минимална корозија и хабање на површини робусних ПЦБ конектора у суровим условима

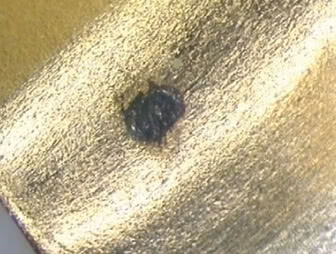

Абразија и корозија контактна површина
Слично као и код Leiterplattenklemmen, конектор са бакарним контактима могу се лако оксидисати када су изложени само кисеонику и влажности у околини. Наша површинска обрада спречава оксидацију контаката конектор наношењем заштитног слоја. Робусни board-to-board конектор за штампану плочу компаније ept смањују хабање површине на минимум. То доводи до мање корозије, мање оксидације и дугог века трајања са многим циклуси спајања.
Како то управљамо упркос микропокретима изазваним ударцем, вибрацијом, осцилацијом, гасом, влажношћу, влагом и прашином?
Висококвалитетно и издржљиво превлака контакта (контактно премазивање) наших робусних конектор-ова за штампане плоче
Глатка површина мушки конектор и женски конектор
Резултат је ниски контактни отпор (контактна отпорност) и, последично, одличан пренос сигнала кроз робустне ПЦБ конекторе у суровим условима. На овај начин спречавамо лоше електричне везе и деградацију сигнала.
Користимо следеће контактне премазе, између осталих:
Злато и даље остаје изузетно популарна контактна површина (контактна површина) за робусне конекторе за штампане плоче (конектор за штампану плочу), упркос растућим ценама, због отпорности на корозију и одличне проводљивости.
Легура никла и фосфора са флеш позлата премазом нуди стабилну алтернативну површину. Када се комбинују у веома специфичним пропорцијама, ова два материјала показују позитивна својства повезана са златом: високу отпорност на корозију, малу хабање и савршену проводљивост.
Гасови, влажност, високе температуре, влага и прашина – робусни конектори за штампане плоче (конектор за штампану плочу) без квара контакта
конектор за штампане плоче који користе технологију технологија утискивања

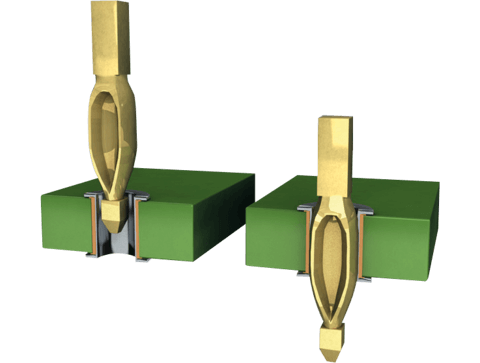

Процес пресовања
Коришћењем технологија утискивања -а постижемо изузетно робустан и отпоран на прљавштину конектор за штампану плочу који подноси вибрације, ударце, гасове, влажност, влагу и прашину. Робусни конектор за штампане плоче на технологија утискивања имају десетостручно побољшање у стопа отказа (FIT стопа) у поређењу са аутоматски лемљеним конектор за штампане плоче. Користе се, на пример, у системима ваздушних јастука, ABS и ESP модулима, јер пренос сигнала у овим апликацијама не сме никако да закаже.
Како? технологија утискивања генерише максималне силе држања између конектор и штампане плоче уз минималну сила утискивања. Током процеса уметања, пин за утискивање са дијагоналом већом од пречника рупе притиска се у метализована рупа на штампаној плочи. У зона утискивања -у је контактни пин флексибилан, тако да штампана плоча није деформисана физичким силама током процеса притискања. Ово ствара хладно заваривање између контактни пин и метализованог отвора на штампаној плочи: гасно-непропусну, отпорну на корозију, нискоотпорну и електрично проводљиву механичку везу која је такође погодна за заливање. Такође је прописано у стандарду DIN EN 60352-5 и одржава поуздан контакт чак и под веома високим механичким и термичким оптерећењима, као што су вибрације, савијање, влага, прашина и температурне флуктуације, а може издржати и убрзања изазвана ударцем до 200 G. G-силе дефинишу напоре који делују на људско тело, свакодневни предмет или возило као резултат промена у величини и/или правцу брзине. За поређење: приликом поновног уласка у Земљину атмосферу, свемирска капсула је изложена G-сили од око 7 G.
конектор за штампане плоче у SMT (технологија површинске монтаже)

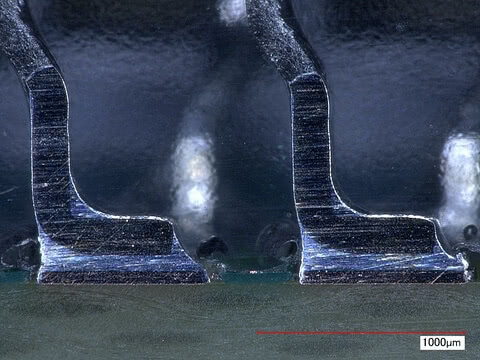

Формирање менискуса око SMT извод-а модула One27
Још једна опција за стабилну и поуздану везу између конеktора и штампаних плоча јесте технологија површинске монтаже (SMT). Оне се често користе у индустријским апликацијама и у индустрији 4.0, нарочито када је потребно попунити штампане плоче са обе стране или када се не може одржати минимално растојање до компоненти у правцу деловања силе. Наши посебно робусни конектори за штампане плоче у SMT-у у складу су са IPC Class 3 за употребу у електоници високих перформанси. У овој класи, пренос сигнала никада не сме да затреба и мора да поднесе веће струје. Према стандарду IPC-A-610, робусна веза између конектора и штампане плоче мора да одржава исправан однос између SMT извод-а, лемна површина-а и паста за лемљење-а.
Тако функционише SMT: користећи паста за лемљење, конектор се леме на дефинисана контактна подручја на штампаној плочи, контактне површине за лемљење. У пећ за лемљење претапањем, лем се растопи и затим се остави да се стврдне. Оптимална лемљени спој (SMT) препознаје се по једноликом облику менискуса. Контакт мора бити потпуно окружен мениск лема како би се постигле најбоље силе приањања на штампаној плочи.

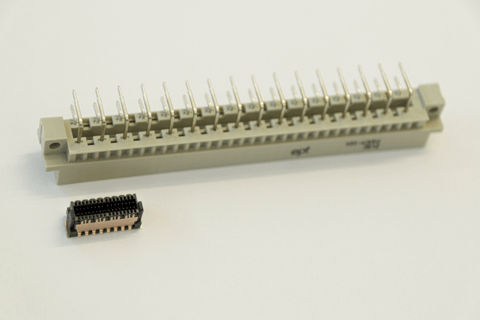

Мали, компактни, а ипак робусни минијатурни конектор за штампане плоче
Опсежна експертиза, стечена кроз редовно оптимизовање и развој, омогућава нам да производимо све мање и робусније ПЦБ конекторе. Као резултат тога, наши конектори за повезивање плоча постају све издржљивији и са већим перформансама, чак и у све мањем простору за уградњу. Мали, робусни минијатурни конектори за штампане плоче (конектор за штампану плочу) компаније ept гарантују брзу, једноставну и поуздану пренос сигнала упркос суровим условима окружења као што су удари, вибрације, осцилације, високе температуре и прашина, истовремено обезбеђујући да је технологија утискивања заштићен од влаге.
Коришћењем SMT или технологије површинског монтажног уградње (SMT), наши мали, компактни конектори за повезивање плоча (конектор) обезбеђују ниску стопу отказа и максималне силе задржавања. Упркос својој минијатурnoj величини, ови мали, али робусни ПЦБ конектор-ови су дизајнирани тако да, на пример, фазе за убацивање на изолационо тело штите контакте у случају радијални помак-а и угаони помак-а. Током инсталације, фазе за убацивање пружају подршку која омогућава безгрешно спајање леме и женски конектор-ова. Ово се постиже геометријом контаката и изолационо тело-а.
Механичко и електрично испитивање конектора за штампане плоче
Постоји широк спектар процедура испитивања за међуплочане конектор, које могу да варирају у зависности од индустријског окружења. Наши робусни конектор за штампане плоче подвргавају се, између осталих, следећим тестовима:
Испитивање на оптерећење за робусне прикључке (конектор)
У тесту оптерећења за робустне конектор, подносиви напон и контактна отпорност, на пример, 500 циклуси спајања се тестирају пре и после теста оптерећења.
Климатско тестирање за робусне прикључке конектор
Током климатских испитивања робусних прикључника (конектор), тест процењује да ли изложеност температурама као што су -55 °C неколико сати, а затим 125 °C, има негативан утицај на прелазни отпор (контактна отпорност) штампаних плоча. Ово обезбеђује отпоран на температуру прикључак за штампане плоче (конектор за штампану плочу).
Тест термичког удара за робусне прикључке конектор
У тесту термичког шока за робустне конектор, конектор се тестира да би се утврдило да ли може да издржи, на пример, 100 циклуса брзог, екстремног промена температуре, сваки трајања 30 минута, излагањем конектор за штампану плочу наизменично топлоти и хладноћи.
циклуси спајања Тест и тест корозивним гасом за робусне конектор
циклуси спајања-тестирање и тест корозивним гасовима за робусне конектор-ове потврђују да ли у пракси радијални помак и угаони помак, као и толерантни опсег, исправно функционишу када је конектор спојен. Комбинација испитивања циклуса спајања и "испитивање корозије мешавином гасова" обезбеђује да перформансе ПХБ конектора у погледу контактног отпора (контактна отпорност) и диелектричне чврстоће (подносиви напон) нису се погоршале и да је обезбеђена оптимална заштита ПХБ конектора од корозивних гасова.конектор за штампану плочу
