PC/104, PC/104-Плус
PC/104 и PC/104-Plus су стандарди за Computer on Module (CoM) системе који се користе у индустријским рачунарима. За разлику од других уобичајених форм-фактора, ови модули су наслагани. То омогућава изградњу сложених рачунарских система. PC/104 и PC/104-Plus нуде потпуну хардверску и софтверску компатибилност у изузетно малом форм-фактору (96 мм x 90 мм) са стандардизованим системским шином (ISA). Захваљујући овој стандардизацији, различите PC/104 картице могу се користити заједно да би се испунио одређени задатак.
Карактеристике
- Проверена пресс-фит технологија компаније ept са Tcom press®
- PC/104-Plus, такође доступна са размаком
- од 22 мм; заштитни поклопци доступни као додаци
- ; могуће
- измене броја контаката и/или механичке носивости; корак 2,54 мм
Примене
- Од плоче до плоче за размак ПЦБ од 15,24 мм и 22 мм
PC/104: Преглед
Филтер
PC/104 конектор
PC/104 конектор Ставка бр. 962-40202-03
Дужина конектора: 3,4 мм, Број стубова: 40, Трећи разред
У исто време
Лемидбарна облога кроз-рупа
PC/104 конектор Ставка бр. 962-40206-03
Дужина конектора: 3,4 мм, Број стубова: 40, Други разред
У исто време
Лемидбарна облога кроз-рупа
PC/104 конектор Ставка бр. 962-40322-03
Дужина конектора: 3,4 мм, Број стубова: 64, Трећи разред
У исто време
Лемидбарна облога кроз-рупа
PC/104 конектор Ставка бр. 962-40326-03
Дужина конектора: 3,4 мм, Број стубова: 64, Други разред
У исто време
Лемидбарна облога кроз-рупа
PC/104 конектор Ставка бр. 962-60202-03
Дужина конектора: 3,4 мм, Број стубова: 40, Трећи разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60202-12
Дужина везе 12,2 мм, Број стубова: 40, Трећи разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60206-03
Дужина конектора: 3,4 мм, Број стубова: 40, Други разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60206-12
Дужина везе 12,2 мм, Број стубова: 40, Други разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60322-03
Дужина конектора: 3,4 мм, Број стубова: 64, Трећи разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60322-12
Дужина везе 12,2 мм, Број стубова: 64, Трећи разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60326-03
Дужина конектора: 3,4 мм, Број стубова: 64, Други разред
У исто време
Пресс-фит технологија
PC/104 конектор Ставка бр. 962-60326-12
Дужина везе 12,2 мм, Број стубова: 64, Други разред
У исто време
Пресс-фит технологија

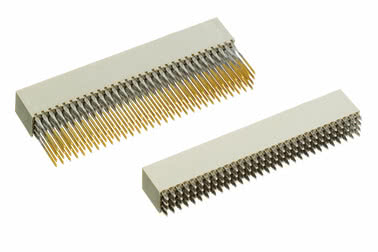

PC/104-Plus пински конектор
PC/104-Plus пински конектор Ставка бр. 272-30000-31
Дужина конектора: 2,8 мм, Број стубова: 60, Трећи разред
У исто време
Пресс-фит технологија
PC/104-Plus конектор
PC/104-Plus конектор Ставка бр. 264-40303-02
Дужина конектора: 2,8 мм, Број полнова: 120, Трећи разред
У исто време
Лемидбарна облога кроз-рупа
PC/104-Plus конектор Ставка бр. 264-60303-02
Дужина конектора: 2,8 мм, Број полнова: 120, Трећи разред
У исто време
Пресс-фит технологија
PC/104-Plus конектор Ставка бр. 264-60303-12
Дужина везе 12 мм, Број полнова: 120, Трећи разред
У исто време
Пресс-фит технологија

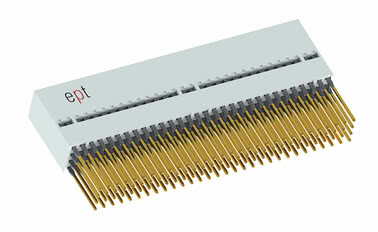

PC/104-Plus конектор, 22 мм
PC/104-Plus конектор, 22 мм Ставка бр. 264-61303-02
Дужина конектора: 2,8 мм, Број полнова: 120, Трећи разред, за размак ПЦБ 22 мм
У исто време
Пресс-фит технологија
PC/104-Plus конектор, 22 мм Ставка бр. 264-61303-12
Дужина везе 12 мм, Број полнова: 120, Трећи разред, за размак ПЦБ 22 мм
У исто време
Пресс-фит технологија

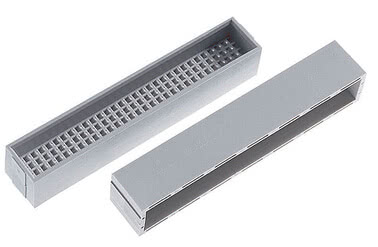

PC/104-Plus додаци
PC/104-Plus размак Ставка бр. 264-16302
Број полнова: 120
PC/104-Plus оклоп Ставка бр. 264-17302
Број полнова: 120
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
Карактеристике
PC/104 и PC/104-Plus конектори поседују ept-ову испробану и проверену Tcom press® технологију за притично спајање. Они омогућавају размак контаката на штампаној плочи од 15,24 мм и 22 мм. Модификације броја контаката и/или капацитета механичког оптерећења омогућавају вам да пронађете потпуно прилагођена решења.
Подаци на први поглед
Подаци на први поглед
Производимо прилагођене, прецизно прилагођене конекторе по мери ваше примене.
се за прилагођене конекторе
сада
- Остале количине пинова
- Друге висине стака
- Алтернативни контактни премази
се за прилагођене конекторе
сада
Стандарди PC/104 и PC/104-Plus
Како су компоненте постајале све моћније, постало је неопходно проширити PC/104 систем бржим системским шином. Стога је PC/104 систем допуњен PCI шином. Ово додатно проширење названо је PC/104-Plus спецификација.
PC/104 и PC/104-Plus конектори
Док PC/104 шина обухвата два конектора са 40, односно 64 пина, који се могу распоредити паралелно и имају размак од 2,54 мм, PC/104-Plus нуди 120 пинова у четири реда са размаком од 2,00 мм.
Коришћењем конектора са зоном преноса (дугачке игле) у press-fit дизајну, више плоча може бити практично наслагано једна на другу (видети илустрацију). Размак који је прописао PC/104 конзорцијум одржава се употребом размакнућа и капа. Додатна
употреба пинова за размакување стога више није неопходна.
PC/104 и PC/104-Plus конектори
Док PC/104 шина обухвата два конектора са 40, односно 64 пина, који се могу распоредити паралелно и имају размак од 2,54 мм, PC/104-Plus нуди 120 пинова у четири реда са размаком од 2,00 мм.
Коришћењем конектора са зоном преноса (дугачке игле) у press-fit дизајну, више плоча може бити практично наслагано једна на другу (видети илустрацију). Размак који је прописао PC/104 конзорцијум одржава се употребом размакнућа и капа. Додатна
употреба пинова за размакување стога више није неопходна.
Перспектива програмера
ept конектори се карактеришу највишим квалитетом штампе, што је нарочито очигледно у чистом рељефном отиску контактних игала. Квалитет израде и доступне опције класа осигуравају велики број циклуса спајања. ept PC/104 и PC/104-Plus конектори испоручују се са Tcom press® зоном убацивања, која је добро позната и проверена на тржишту, чиме се обезбеђује максимална поузданост у свим могућим применама.
Код овог конектора, тракасти каблови се кримпују једноставним алатом за кримповање са равном плочом. Ово елиминише трошкове везане за захтевно ручно лемљење и избегава потребу за прерадом контактних шипки. (лемене мостове, прскања калаја) Приликом кримповања опружних шипки са преносним стубићима, са доње стране се навлачи водилица како би се стабилизовали преносни стубићи. Она такође служи као размакница, обезбеђујући да се постигне размак од 0,6" када се модули споје.
Код овог конектора, тракасти каблови се кримпују једноставним алатом за кримповање са равном плочом. Ово елиминише трошкове везане за захтевно ручно лемљење и избегава потребу за прерадом контактних шипки. (лемене мостове, прскања калаја) Приликом кримповања опружних шипки са преносним стубићима, са доње стране се навлачи водилица како би се стабилизовали преносни стубићи. Она такође служи као размакница, обезбеђујући да се постигне размак од 0,6" када се модули споје.
Често постављана питања: питања и одговори о PC/104 и PC/104-Plus
Да ли су изолациона кућишта PC/104 и PC/104 Plus прикључака са пресованim контактом доступна у различитим бојама? Да ли кућишта за PC/104 и PC/104 Plus press-fit конекторе треба наручити посебно као додатке? Шта чини конекторе PC/104 и PC/104 Plus посебним?
Да ли су изолациона кућишта PC/104 и PC/104 Plus прикључака са пресованim контактом доступна у различитим бојама?
PC/104 и PC/104 Plus притискајући конектори су доступни у ept-у у сивој и црној боји.
Да ли кућишта за PC/104 и PC/104 Plus press-fit конекторе треба наручити посебно као додатке?
Склоп водилице, који стабилизује прикључни штифт током процеса уметања, део је стандардне опреме за пресс-фит конекторе.
Шта чини конекторе PC/104 и PC/104 Plus посебним?
PC/104 и PC/104-Plus конектори поседују ept-ову испробану и проверену Tcom press® технологију за притично спајање. Поред тога, ови конектори омогућавају размак пинова на штампаној плочи од 15,24 мм и 22 мм.
