Кључне карактеристике Zero8 конектора са ScaleX технологијом
Компензација толеранције ± 0,4 мм при склапању
Превис у правцима
X и Y: 1,5 мм; превис у правцу Z.
Пренос података велике брзине од најмање 16+ Гбит/с
Погодно
за PCIe 4.0 и Industrial Ethernet. Додатна заштита сигнала обезбеђена је оклопом.
Које су предности нове технологије ScaleX?
Како функционише двострани контакт? Које брзине преноса података можете постићи са Zero8 конекторима? Које су предности затвореног оклопног дизајна? Колико флексибилан може бити дизајн вашег уређаја са Zero8 конекторима?
Одговоре на ваша питања пронаћи ћете у овом кратком анимираном филму. Погледајте овде (или на YouTube-у)!

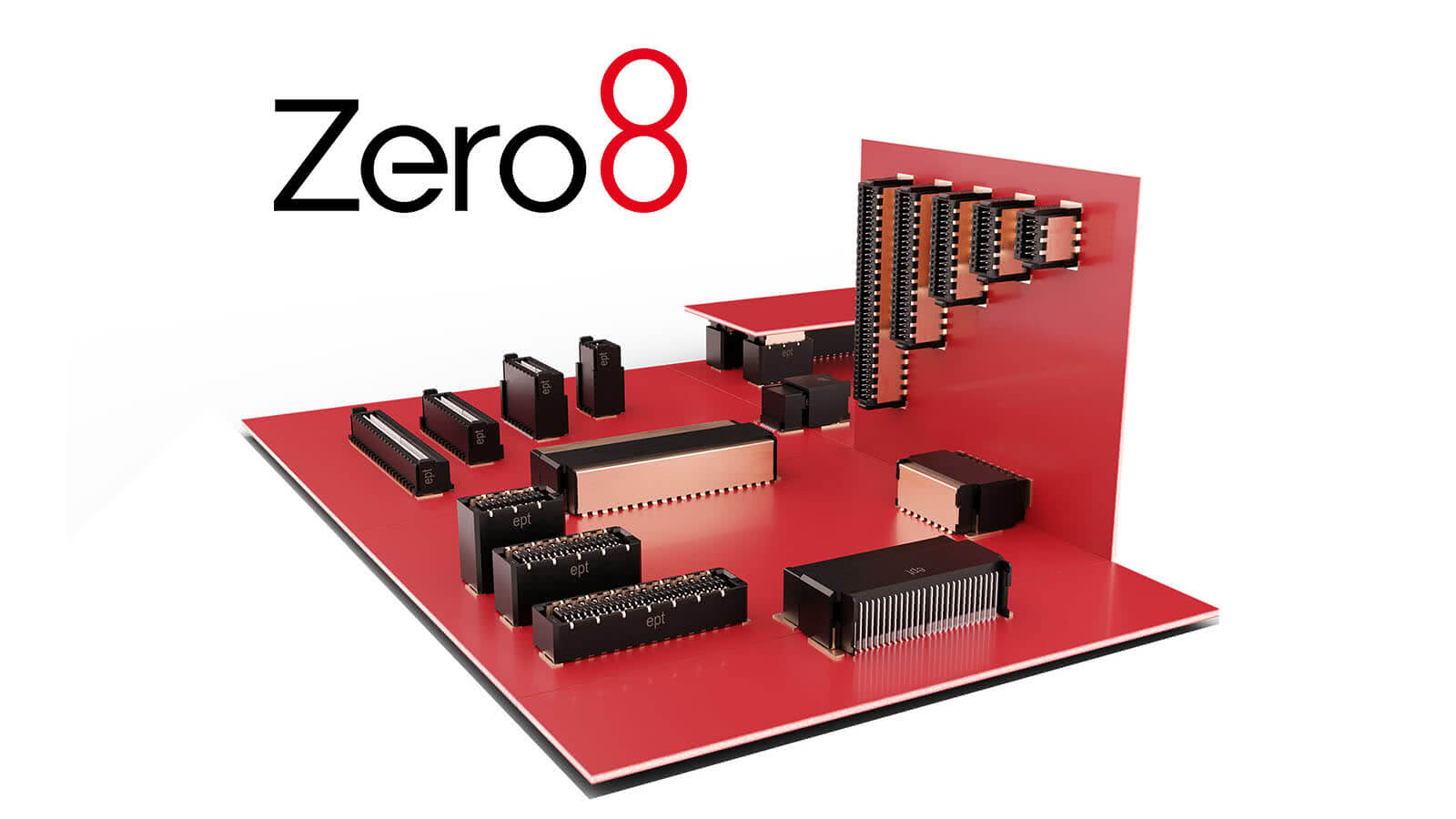

Карактеристике 0,8 мм SMT конектора са ScaleX технологијом

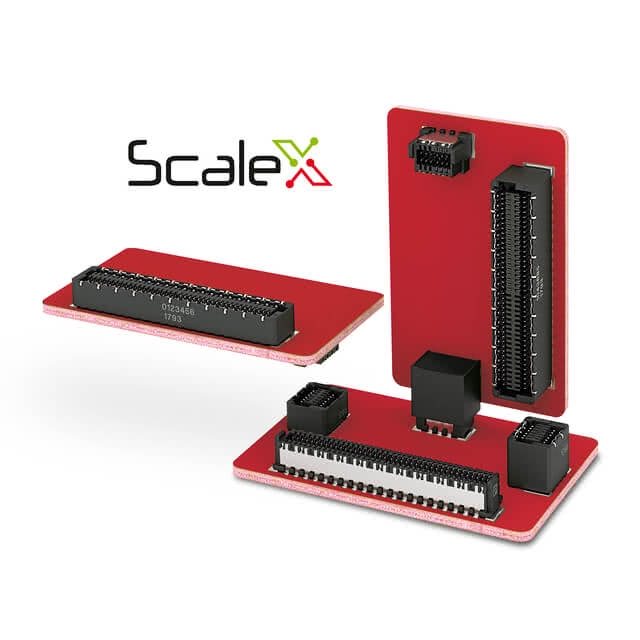

ScaleX – овај бренд представља робусну двострану контактну технологију у флексибилно скалабилном систему конектора.
Наши Zero8 серијски контакти са опругом захваљујући ScaleX-у пружају изузетно поуздан контакт. То их чини идеалним за примену у захтевним индустријским секторима. Чак ни континуирани напони, као што су они изазвани вибрацијама и ударима, не представљају проблем за ове висококвалитетне немачке конекторе. Истовремено, уживате у потпуној флексибилности захваљујући скалабилности конектора од плоче до плоче.
Нулта SMT сокета
Подаци на први поглед
Уређај против увијања
да се осигура да су прикључак и утична розета правилно повезани

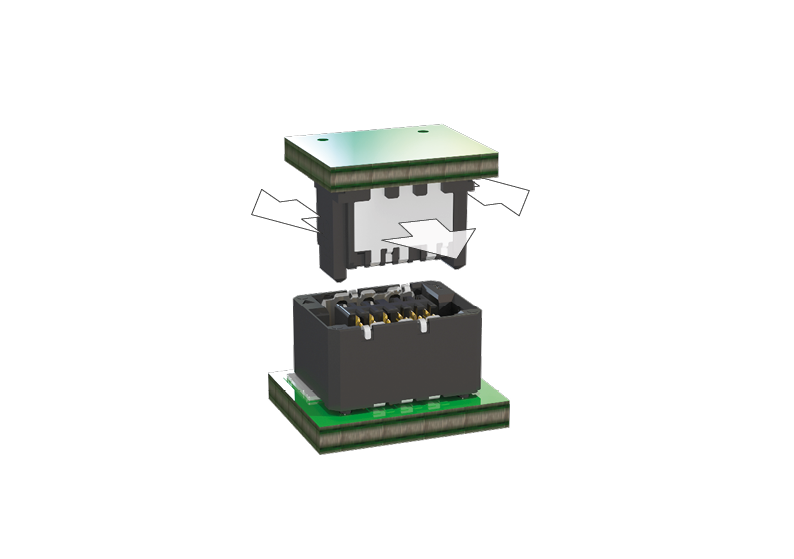

Уводни косине
да се надокнади центрично и угаоно неусклађивање током монтаже
Бордлок
за сигурну везу са штампаном плочом
код за пин
да се осигура да је конектор правилно позициониран на штампаној плочи
Копланарност
за поуздано лемљење током обраде
Формирање менискуса
за високу стабилност и чврстоћу лемног споја

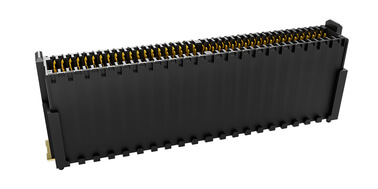

Нула СМТ утикач
Подаци на први поглед
Двострани контактни систем
за поуздане електричне везе у индустријским условима (ударац, вибрација, термичко циклирање, корозивни гасови)
Глатка контактна површина
Контакт на хомогеној ваљаној страни са висококвалитетним површинама омогућава 500 циклуса спајања.
Заштићени контакти
Оптимизована геометрија контаката и кућишта смањује оштећења контаката.
Проток података
Контактна геометрија оптимизована за HF обезбеђује брзине преноса података од 16 Гбит/с.
ЕМЦ оклопљење
Двострана заштита обезбеђује високу електромагнетну компатибилност за оптималан интегритет сигнала у индустријским условима
толеранција компензација
Висока поузданост захваљујући компензацији високе толеранције

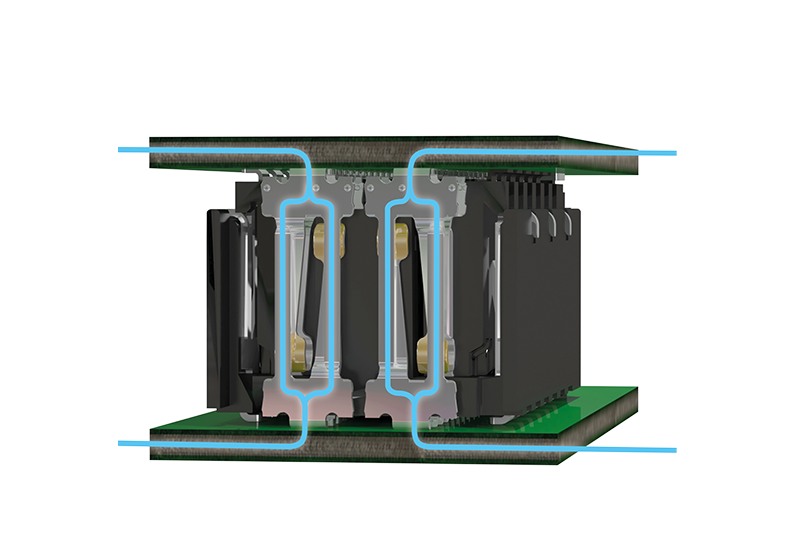

Полне неутрални контактни систем: двострани контакт за максималну поузданост контакта у SMT конекторима
За разлику од конвенционалних SMD конеktора, који успостављају контакт преко ножастог контакта и опружног контакта, наш оклопљени Zero8 конектор за везу између плоча има и ножасти контакт и опружни контакт на сваком пару конеktора (прикључак или пријемник). Са овом поузданом технологијом повезивања, овај конектор са размаком од 0,8 мм обезбеђује двоструки контакт на једном пину, пружајући високу редундантност и тиме максималну поузданост контакта. Као резултат тога, родно неутралан контактни систем обезбеђује сигурну, робусну и гасно-непропусну везу упркос спољашњим утицајима као што су удари, вибрације, термичко циклирање и корозивни гасови. Компензација веома високе толеранције од 0,4 мм при спајању, омогућена родно неутралним контактним системом конектора Zero8, такође чини овај конектор нарочито скалабилним.
Геометрија изолационог кућишта такође је дизајнирана тако да су контакти смештени унутар изолационог тела, чиме су заштићени до те мере да је оштећење контаката практично немогуће. Поред тога, геометрија поуздано спречава погрешно убацивање контаката.
Размак флексибилних штампаних плоча: праве конекторе за сваки захтев
Наши ПЦБ конектори су робусни и пружају одличну компензацију толеранције. Било да су у фази инсталације или када су прикључени, SMT конектори се прилагођавају вашим специфичним захтевима. Конектори чак толеришу неправилно руковање. Шта год да имате на уму, можете се ослонити на Zero8 конекторе.
Вишепински конектори компаније ept не морају бити у потпуности убачени до заустављача. Захваљујући опсегу уметања од 2,3 мм, ept конектори савршено пристају вашим апликацијама. Вилка и прикључак могу се флексибилно убацити у опсегу од 1,5 мм без утицаја на пренос података. У зависности од захтева, може се постићи размак између контаката на штампаној плочи од 6,00 до 21,00 мм.
Убацивање конектора до краја омогућава минимално могуће растојање између плоча штампаних кола. За максимално могуће растојање, убаците конектор и пријемник само 0,8 мм један у други. Ова контактна површина је довољна да обезбеди брзо и сигурно повезивање.
Zero8 ПЦБ конектори специфицирани у складу са PICMG Modblox7
ModBlox7 дефинише основну спецификацију за модуларни бокс-ПК, која обухвата различите функционалне модуле као што су процесор, напајање и улазно-излазни интерфејси. Овај нови, неутрални у односу на произвођача стандард омогућава корисницима да реализују широк спектар комбинација уређаја у модуларном дизајну кроз интероперабилне функционалне јединице. PICMG® је такође имао за циљ смањење трошкова и промоцију одрживости. Нова спецификација PICMG® обухвата механички дизајн, модуларне функционалне јединице и електричне везе преко конеktора са унапред дефинисаним распоредом пинова.
Бокс ПЦ се састоји од шасије, једне или две јединице за напајање и једног или два процесора, од којих сваки има до четири PCI Express и до осам USB I/O интерфејса. Сваки модул, пак, може да обухвата до три наслојене штампане плоче, у зависности од сложености јединице. Димензије бокс ПЦ-а су наведене у погледу висине и дубине. Међутим, предња ширина варира у зависности од броја јединица. Оне, заузврат, могу да се састоје од једног или више такозваних 1,4-инчних слотова. На тај начин се у реду може распоредити дванаест слотова до максималне ширине од 16,8 инча. У стандардној
конфигурацији модуларног уређаја, посебна пажња се природно посвећује електричном и механичком повезивању појединачних модула преко конеktora. У складу са условима рада бокс ПЦ-а, Zero8 је SMT конектор способан за велике брзине који се карактерише не само изузетном чврстоћом приликом инсталације, већ и високим толеранцијама током рада и изванредном отпорношћу на неповољне услове окружења. Пошто неке примене захтевају додатни конектор да би се обезбедила поузданост кроз резервност, такође мора бити могуће користити више конектора истовремено на штампаној плочи. Ово захтева висок степен компензације неусклађености при спајању, као и оперативне толеранције. Конектор Zero8 за штампане плоче поседује све ове карактеристике.

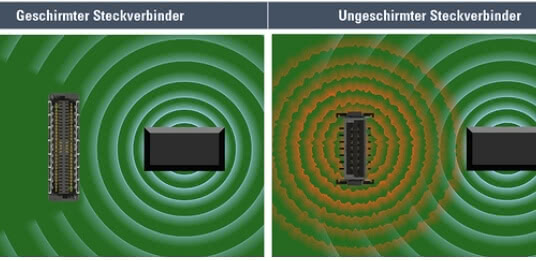

PCB конектори: EMC оклоп за најквалитетније PCB везе
Како се повећава густина инсталације, тако се повећава и ризик од међусобних електромагнетних сметњи. Да би се то спречило, користе се оклопљени конектори, јер пружају бољу електромагнетну компатибилност (EMC). EMC је кључна за несметано функционисање електричних компоненти и апликација.
Наши Zero8 конектори од плоче до плоче имају двострану заштиту, обезбеђујући оптималне EMC перформансе. Ово гарантује пренос података без сметњи у практично сваком окружењу. Коришћени заштитни материјал је посебно прилагођен компонентама са високим захтевима за електромагнетском компатибилношћу. Ово гарантује максималну индуктивност купљења од 10 пикохерија. То чини PCB конекторе у породици Zero8 идеалним избором за примене у индустрији 4.0 и Интернету ствари.

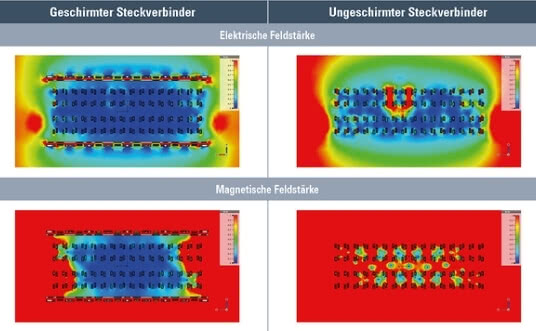

Концепт оклопа великог подручја поуздано усмерава струје сметњи ка уземљењу преко више контаката на обе штампане плоче. Утицај јачине електричног и магнетног поља на ПЦБ конекторе може се јасно симулирати коришћењем индуктансе купловања. С друге стране, када конектор може да делује као извор сметњи, суседне компоненте и делови су ефикасно заштићени.
Производимо прилагођене, прецизно пристајуће конекторе по мери ваше примене.
Да ли тражите оклопљени SMT конектор који је робустан и обезбеђује поуздан контакт? Идеално, такав који се може прилагодити вашим специфичним захтевима?
Наш асортиман Zero8 ПЦБ конектора са размаком од 0,8 мм развијен је за захтевне индустријске примене и нуди максималну скалабилност. Слободно
можете прилагодити тип кућишта, број пинова и висину стека SMT конектора вашим специфичним захтевима. Наши ПЦБ конектори гарантују брзину преноса података од 16 Gbit/s. Повезивање на ПЦБ може бити реализовано у паралелној, угаоној или хоризонталној конфигурацији. Нудимо прикључне лежишне и прикључне конекторе у нископрофилним, средњепрофилним и високопрофилним верзијама, као и у угаоним изведбама; прикључни конектор је такође доступан у x-високопрофилној верзији.
Захваљујући различитим висинама монтаже, Zero8 конектори за плочу-до-плоче омогућавају постизање размака између плоча од 6,00 до 21,00 мм. ept конектори су доступни у верзијама од 12 до 80 пинова. Али то није све: имате избор и када је у питању заземљивање! Обе стране конектора са или без оклопа? Или само једна страна са оклопом? Избор је ваш. Сви Zero8 конектори су у потпуности међусобно компатибилни и могу се слободно комбиновати, без обзира да ли се одлучите за неоклопљене или оклопљене конекторе.
Често постављана питања: питања и одговори о Zero8 SMT ПЦБ конекторима
Како се могу склопити Zero8 SMT ПЦБ конектори?На које начине се штампане плоче могу међусобно повезати коришћењем Zero8 SMT конеktora?Које типове струја може да пренесе коришћењем Zero8 конектора?Које су кључне карактеристике новог концепта повезивања?За шта стоји технологија ScaleX?За које брзине преноса података су погодни Zero8 SMT конектори?За које апликације је погодна оклопљена верзија?Да ли дизајн везе Zero8 компензује толеранције у мојој примени?
Како се могу склопити Zero8 SMT ПЦБ конектори?
Систем конектора Zero8 производи се коришћењем технологије површинског монтирања (SMT) и стога се леми директно на штампане плоче. Конектори се обично испоручују у паковању на траци и ролни, што омогућава потпуно аутоматизовано узимање и постављање. Позиционирање пинова на доњој страни Zero8 конектора обезбеђује прецизно позиционирање на штампаној плочи. ept такође гарантује максималну копланарност контаката од 0,1 мм како би се обезбедило поуздано лемљење током обраде.
На које начине се штампане плоче могу међусобно повезати коришћењем Zero8 SMT конеktora?
Разни дизајни у породици конектора Zero8 омогућавају повезивање штампаних плоча у паралелним конфигурацијама са висинама стека од 6 до 21 мм, као и у хоризонталним или правоугаоним конфигурацијама.
Које типове струја може да пренесе коришћењем Zero8 конектора?
Захваљујући висококвалитетном бакарном легуру са одличnom проводљивошћу, 50-пински конектор може да поднесе струје до 1,7 A на амбијенталној температури од 20 °C. Ове вредности се обично постижу код конектора са размаком пинова од најмање 1,27 мм.
Које су кључне карактеристике новог концепта повезивања?
Сваки пар конектора (вишка или пријемника) садржи и лемилни контакт и опружни контакт. Овај дизајн са двоструким контактима обезбеђује сигурну и гасонепропусну везу у индустријским условима и отпоран је на спољне утицаје као што су ударци, вибрације, термичко циклирање, корозивни гасови итд. Контакт на хомогено ваљаној површини са висококвалитетном завршном обрадом гарантује најмање 500 циклуса спајања и смањује абразију површине изазвану микропокретима.
За шта стоји технологија ScaleX?
Бренд технологије ScaleX описује скалабилност система конеktора у практичним применама и предности контактне технологије:
Поуздане механичке и електричне везе захваљујући двостраном контактном систему
Флексибилан дизајн уређаја: различит број пинова, форм-фактори и висине наслагања са високом заштитом од погрешног убацивања
Свестраност: Коннектори од плоче до плоче у заштићеним и незаштићеним верзијама
Чврстоћа: технологија повезивања за компензацију високе толеранције и заштиту контаката
Брзине преноса података до 16 Gbit/s: опционо са затвореним концептом заземљења за високу EMC заштиту
За које брзине преноса података су погодни Zero8 SMT конектори?
Симулације коришћењем Zero8 конекторског система при брзини од 16 Гбит/с показују одличан интегритет сигнала. S-параметри могу бити обезбеђени за ваше симулације апликација; слободно нас контактирајте на sales@ept.de
За које апликације је погодна оклопљена верзија?
Концепт заземљења обезбеђује оптималну електромагнетну компатибилност (ЕМК) у индустријским апликацијама и погодан је за све уређаје са унутрашњим брзим преносом података који се класификују као извори или пријемници сметњи: фреквентни претварачи, напајања, УПС системи, електрични погони, разводни уређаји, управљачки системи, улазно-излазни системи, медицински уређаји, мерна технологија, комуникациони системи, мрежна технологија, сензори, опрема за видео пренос.
Да ли дизајн везе Zero8 компензује толеранције у мојој примени?

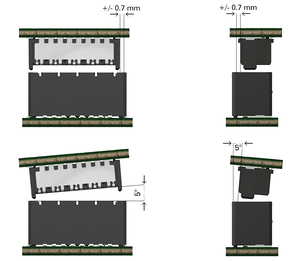

Новоразвијени дизајн споја обезбеђује висок степен компензације толеранција током инсталације (угаона неусклађеност до 5°, централна неусклађеност ± 0,7 мм), а такође компензује толеранције на страни уређаја од ± 0,4 мм у правцима x и y и 1,5 мм у z правцу када су компоненте повезане.
