флексилинк ПЦБ конектори
flexilinkjumper је свестран, неспојни конектор за штампане плоче који импресионира својим дизајном који штеди простор, а истовремено нуди висок струјни опсег (current- струјна оптеретивост e) од 11 ампера по контакту.
Као и flexilinkjumper, flexilinkb-t-b обезбеђује поуздан контакт под механичким оптерећењима као што су ударци и вибрације захваљујући "технологија утискивања" (техника убацивања).
Филтер
плоча-до-плоче

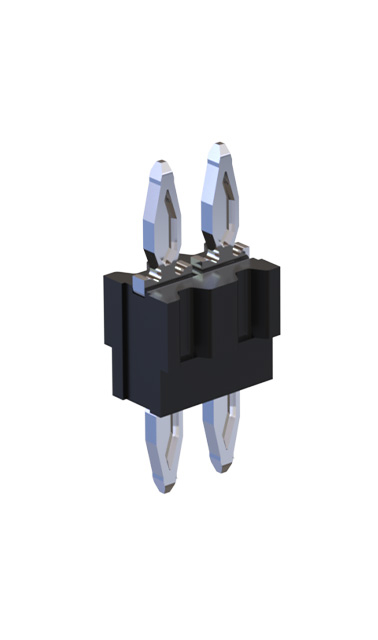

флексилинк б-т-б, висина 5 мм Ставка бр. 990-52XNN050-110
5 мм висине, за двостепени процес пресања, 1–3 реда контаката, Штеди простор и трошкове, замењује размакнуће, Шифра броја делова: X = број редова, NN = број шипки по реду, Молимо вас да контактирате наш продајни тим ако имате било каквих упита.
У исто време
Пресс-фит технологија
Моћ
Издржљив

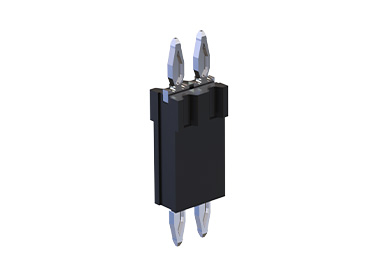

флексилинк б-т-б, висина 10 мм Ставка бр. 990-52XNN100-110
10 мм висина, за двостепени процес пресања, 1–3 реда контаката, Штеди простор и трошкове, замењује размакнуће, Шифра броја делова: X = број редова, NN = број шипки по реду, Молимо вас да контактирате наш продајни тим ако имате било каквих упита.
У исто време
Пресс-фит технологија
Моћ
Издржљив

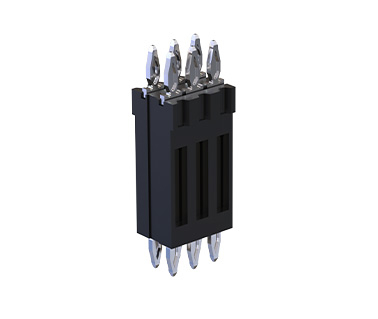

флексилинк б-т-б, висина 15 мм Ставка бр. 990-52XNN150-110
15 мм висина, за двостепени процес пресања, 1–3 реда контаката, Штеди простор и трошкове, замењује размакнуће, Шифра броја делова: X = број редова, NN = број шипки по реду, Молимо вас да контактирате наш продајни тим ако имате било каквих упита.
У исто време
Пресс-фит технологија
Моћ
Издржљив
флексилинк б-т-б, висина 20 мм Ставка бр. 990-52XNN200-110
20 мм висина, за двостепени процес пресања, 1–3 реда контаката, Штеди простор и трошкове, замењује размакнуће, Шифра броја делова: X = број редова, NN = број шипки по реду, Молимо вас да контактирате наш продајни тим ако имате било каквих упита.
У исто време
Пресс-фит технологија
Моћ
Издржљив

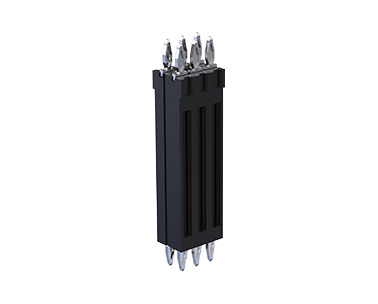

флексилинк б-т-б, висина 25 мм Ставка бр. 990-52XNN250-110
25 мм висина, за двостепени процес пресања, 1–3 реда контаката, Штеди простор и трошкове, замењује размакнуће, Шифра броја делова: X = број редова, NN = број шипки по реду, Молимо вас да контактирате наш продајни тим ако имате било каквих упита.
У исто време
Пресс-фит технологија
Моћ
Издржљив
џемпер

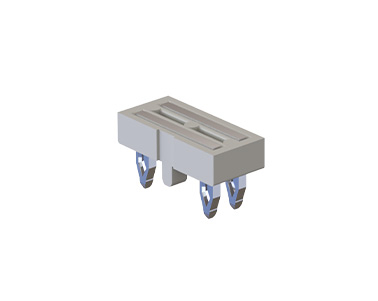

флексилинк џампер, 2-пин Ставка бр. 991-500200-11
2 контакта, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

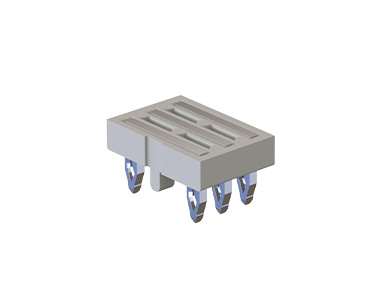

флексилинк џампер, 3-пин Ставка бр. 991-500300-11
3 контакта, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

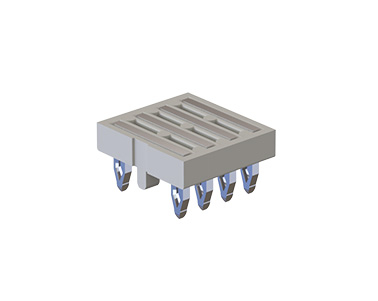

флексилинк џампер, 4-пин Ставка бр. 991-500400-11
4 контакта, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

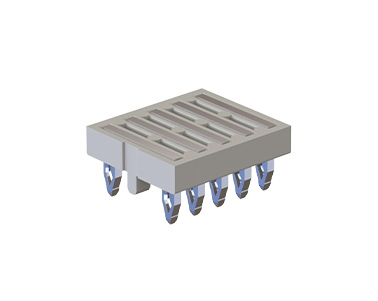

флексилинк џампер, 5-пин Ставка бр. 991-500500-11
5 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

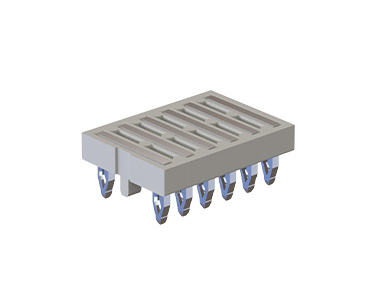

флексилинк џампер, 6-пин Ставка бр. 991-500600-11
6 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

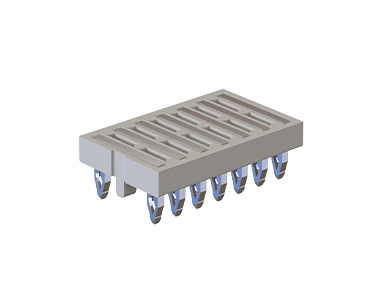

флексилинк џампер, 7-пин Ставка бр. 991-500700-11
7 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

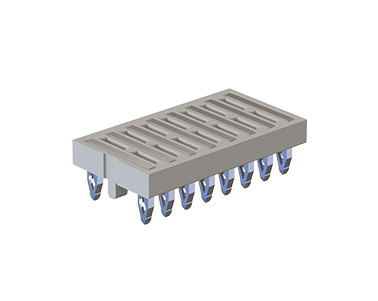

флексилинк џампер, 8-пин Ставка бр. 991-500800-11
8 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

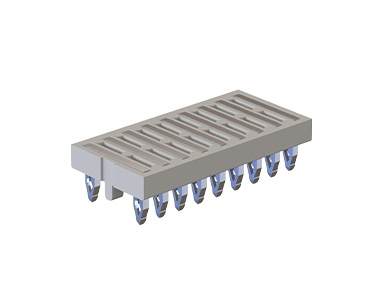

флексилинк џампер, 9-пин Ставка бр. 991-500900-11
9 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

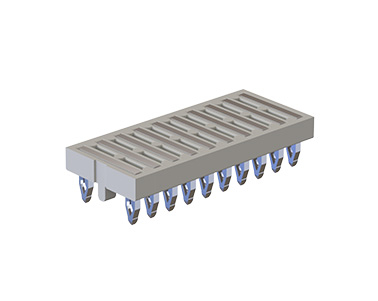

флексилинк џампер, 10-пин Ставка бр. 991-501000-11
10 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

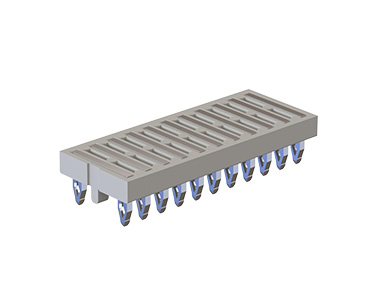

флексилинк џампер, 11-пин Ставка бр. 991-501100-11
11 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

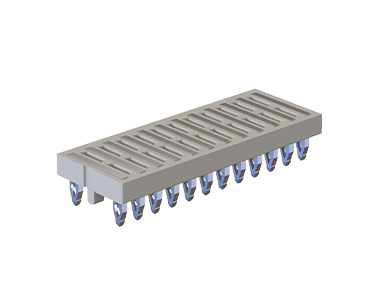

флексилинк џампер, 12-пин Ставка бр. 991-501200-11
12 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

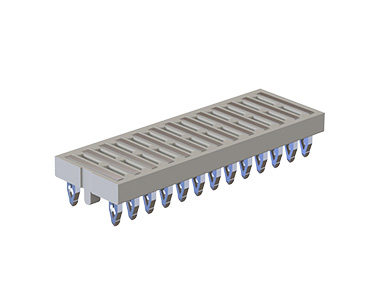

флексилинк џампер, 13-пин Ставка бр. 991-501300-11
13 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

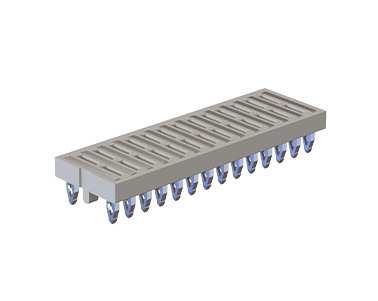

флексилинк џампер, 14-пин Ставка бр. 991-501400-11
14 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ

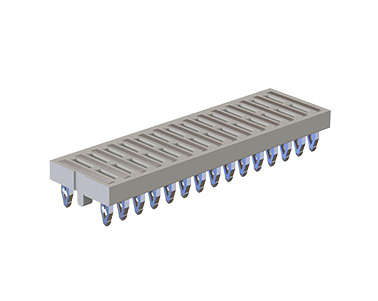

флексилинк џампер, 15-пин Ставка бр. 991-501500-11
15 контаката, 11 Капацитет ношења струје, компактни дизајн, лако за инсталацију без лемљења, Може се конфигурисати у корацима од 2 мм или 4 мм
Хоризонтално
Пресс-фит технологија
Моћ
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
flexilink: Преглед
Конектори за штампане плоче (конектор за штампану плочу) који користе технологију пресоване монтаже
Наш робусни flexilink конектор, произведен процесом "технологија утискивања", идеалан је за чврсту везу у апликацијама са великим струјама прекидања.
Flexilink је доступан у две варијанте
: - flexilinkjumper за хоризонталне везе
на штампаним плочама - flexilinkb-t-b за паралелне везе на штампаним плочама
Flexilink је доступан у две варијанте
: - flexilinkjumper за хоризонталне везе
на штампаним плочама - flexilinkb-t-b за паралелне везе на штампаним плочама
flexilink jumper за хоризонталне везе на штампаним плочама:
импресиван је својим дизајном који штеди простор, а истовремено нуди високу струјну струјна оптеретивост. растојање између плоча од 1 милиметра и утисак од свега 3,8 милиметара на штампаној плочи омогућавају максимално искоришћавање простора и широк спектар примена конектора, на пример за даиси-чејнинг LED штампаних плоча. Висина конектора на штампаној плочи износи само 2 милиметра.
импресиван је својим дизајном који штеди простор, а истовремено нуди високу струјну струјна оптеретивост. растојање између плоча од 1 милиметра и утисак од свега 3,8 милиметара на штампаној плочи омогућавају максимално искоришћавање простора и широк спектар примена конектора, на пример за даиси-чејнинг LED штампаних плоча. Висина конектора на штампаној плочи износи само 2 милиметра.

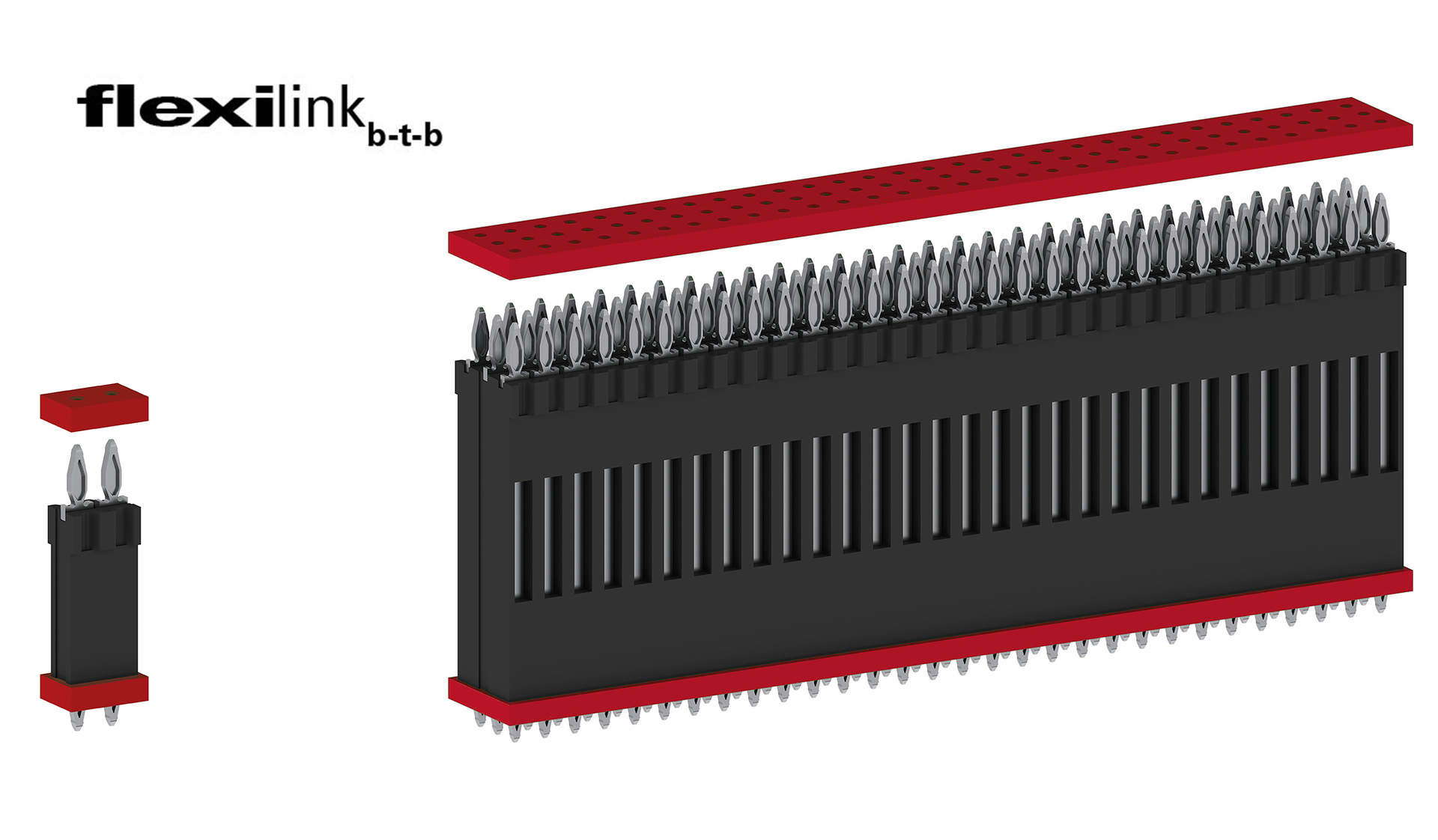

flexilinkb-t-b за паралелне везе штампаних плоча:
flexilinkb-t-b конектор са 2,54 мм растер-ом гарантује висококвалитетну везу штампане плоче коришћењем методе "технологија утискивања". Двострани конектор је РЕШЕЊЕ за високе струје прекидања, јер ниједан контактни интерфејс не ограничава струјна оптеретивост.
Јасна предност: један компонент успоставља и механичку и електричну везу. Размакници (дистанцер) нису потребни – тако да не само да штедите простор на штампаној плочи, већ и смањујете трошкове.
flexilinkb-t-b се прилагођава вашим захтевима: можете одабрати flexilinkb-t-b за размаке између штампаних плоча од 5 до 25 милиметара и комбиновати различите редове и број пинова.
flexilinkb-t-b конектор са 2,54 мм растер-ом гарантује висококвалитетну везу штампане плоче коришћењем методе "технологија утискивања". Двострани конектор је РЕШЕЊЕ за високе струје прекидања, јер ниједан контактни интерфејс не ограничава струјна оптеретивост.
Јасна предност: један компонент успоставља и механичку и електричну везу. Размакници (дистанцер) нису потребни – тако да не само да штедите простор на штампаној плочи, већ и смањујете трошкове.
flexilinkb-t-b се прилагођава вашим захтевима: можете одабрати flexilinkb-t-b за размаке између штампаних плоча од 5 до 25 милиметара и комбиновати различите редове и број пинова.
Производимо ваше прилагођене, по мери израђене конектор за вашу примену.
се
сада за прилагођене конектор
- Остале количине пинова
- Остале висине стакла
- Алтернативни контактни премази
се
сада за прилагођене конектор
Карактеристике Flexilink Jumper ПЦБ конектора
Flexilinkjumper је свестран, неспојиви конектор за штампане плоче који импресионира својим дизајном који штеди простор, а истовремено нуди висок струјни опсег (current- струјна оптеретивост e) од 11 ампера по контакту. Има променљив размак између контаката ( растер ) од 2 или 4 милиметра и нуди од 2 до 15 контактних мостова. Ово омогућава да се размак између штампаних плоча у потпуности прилагоди вашим захтевима. То га чини нарочито погодним за примене као што су LED траке у грађевинској, аутоматској и аутомобилској електроници. Изузетно добро подноси велике механичке напоре као што су удари и вибрације. Није потребан сложен процес лемљења – flexilinkjumper омогућава једноставно повезивање између две или више штампаних плоча путем технологија утискивања.

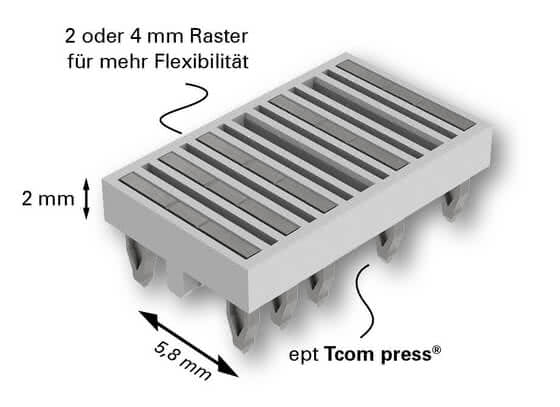

Карактеристике флексилинк џампера
- Променљиви растер од 2 до 4 мм
- 2 до 15 контактних мостова
- До 11 A струјна оптеретивост по контакту
- Штедња простора и трошкова; замењује дистанцер –
- само једна компонента за повезивање
- Издржљивост при високим механичким оптерећењима, ударима и вибрацијама
- Елиминација процеса лемљења убацивањем
- ; могућ
- појединачни растојање између плоча зона утискивања Tcom press®
Примене
- LED диоде у грађевинским услугама, аутоматизацији и аутомобилском
- инжењерству; погонска технологија;
- сензорска технологија

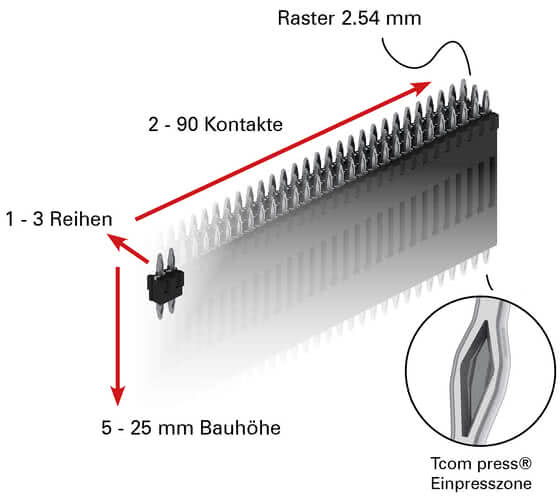

Карактеристике Flexilink B-to-B ПЦБ конектора
струјна оптеретивост Као и flexilinkjumper, flexilinkb-t-b обезбеђује поуздан контакт под механичким оптерећењима као што су удар и вибрације захваљујући технологија утискивања. Flexilinkb-t-b се може флексибилно прилагодити вашој примени: конфигуришите свој flexilinkb-t-b на уградна висина и број редова, бирајући број редова контаката, број пинова и размак између штампаних плоча. Могуће је од једног до три реда контаката, од два до деведесет пинова и размак између ПЦБ плоча од 5 до 25 милиметара. Сваки пин има струјну носивост до 11 ампера. То чини flexilinkb-t-b нарочито погодним за примене са великим струјама и омогућава му да пружи најбоље перформансе у стандардним апликацијама са ПЦБ плочама са дебелим слојем бакра.
Карактеристике б-т-б
- до 11 A струјне носивостиструјна оптеретивост по пину
- 2 до 90 контаката
- 5 до 25 милиметарауградна висина
- 1 до 3 реда
- уштеда простора и трошкова, замењује дистанцер потребна
- само једна компонента за повезивање висок механички напон при удару и вибрацијама
- није потребан процес лемљења – технологија утискивања зона утискивања Tcom
- press®
Примене
Машински алати
Пољопривредна технологија
Аутомобилска технологија
Интралогистика
Технологија дизања и дизалица
Технологија погона
Пољопривредна технологија
Аутомобилска технологија
Интралогистика
Технологија дизања и дизалица
Технологија погона
Често постављана питања: питања и одговори о Flexilink ПЦБ конекторе
Може ли Flexilink такође бити утиснут у дебљу бакарну основу? Зашто постоји "минимална количина поруџбине" за flexilink?
Може ли Flexilink такође бити утиснут у дебљу бакарну основу?
Да, Флексилинк је идеалан за пресовање у дебеле бакарне штампане плоче.
Зашто постоји "минимална количина поруџбине" за flexilink?
Минималне количине наруџбине су последица значајног обима консултантских услуга, сложене технологије машина и високих трошкова подешавања пресе.
