Високобрзински SMT конектори за ПХБ за примене које захтевају пренос брзине од 25+ Гбит/с

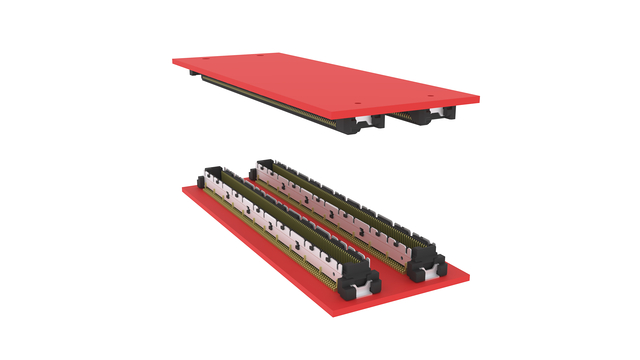

Colibri® је оклопљени SMT конекторски систем са два реда и размаком од 0,5 мм.
Карактеристике
- У складу са захтевима PICMG COM Express®
- и SFF-SIG CoreExpress®
- Компатибилно са стандардним конекторима
- за апликације са 10+, 16+ или 25+ Gbit/s
- Интегрисано место за монтажу
- Паковано на траци и ролни
Примене
- COM Express®
- CoreExpress®

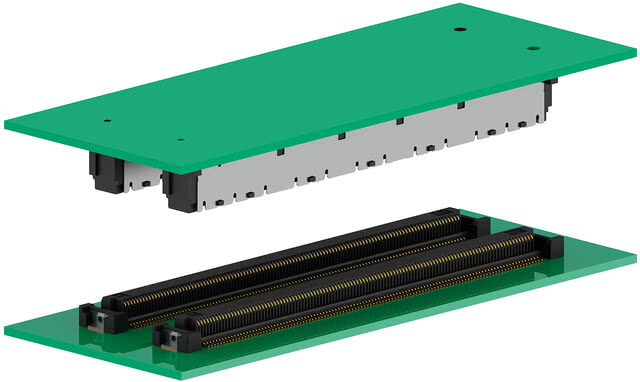

- мезанинска плоча-до-плоче
- VITA59
Колибри: Преглед
Филтер
Утицач 10+
Колибри Плуг 220, 5 мм Ставка бр. 401-51101-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 440, 5 мм Ставка бр. 401-51501-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 220, 8 мм Ставка бр. 401-55101-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 440, 8 мм Ставка бр. 401-55501-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 120, 8 мм Ставка бр. 401-55401-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број полнова: 120, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 120, 5 мм Ставка бр. 401-51401-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број полнова: 120, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 40, 5 мм Ставка бр. 401-51701-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 40, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 40, 8 мм Ставка бр. 401-55701-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 40, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 160, 5 мм Ставка бр. 401-51301-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 160, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 80, 5 мм Ставка бр. 401-51601-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 80, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 160, 8 мм Ставка бр. 401-55301-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 160, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 80, 8 мм Ставка бр. 401-55601-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 80, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података: 10+ Гбит/с
У исто време
СМТ
Висока густина
Висока брзина
Утицач 16+

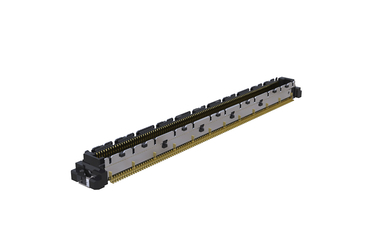

Колибри Плуг 16+ 220, 5 мм Ставка бр. 401-51103-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

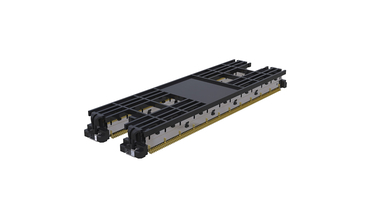

Колибри Плуг 16+ 440, 5 мм Ставка бр. 401-51503-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

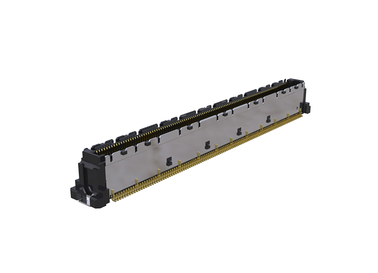

Колибри Плуг 16+ 220, 8 мм Ставка бр. 401-55103-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 16+ 440, 8 мм Ставка бр. 401-55503-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 16+ 160, 5 мм Ставка бр. 401-51303-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 160, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

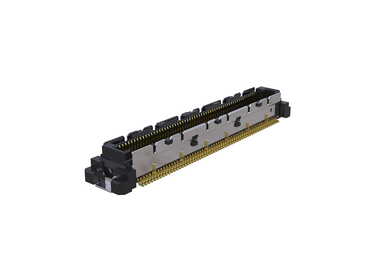

Колибри Плуг 16+ 120, 5 мм Ставка бр. 401-51403-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број полнова: 120, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

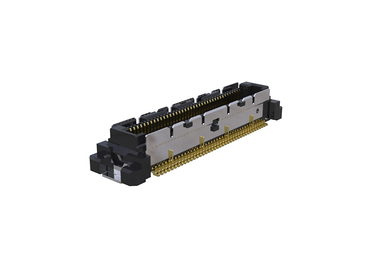

Колибри Плуг 16+ 80, 5 мм Ставка бр. 401-51603-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 80, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

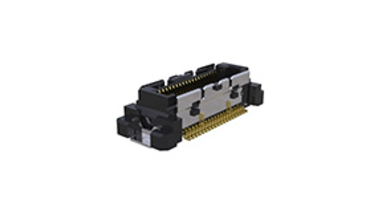

Колибри Плуг 16+ 40, 5 мм Ставка бр. 401-51703-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 40, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 16+ 160, 8 мм Ставка бр. 401-55303-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 160, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

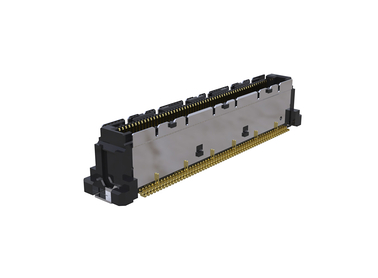

Колибри Плуг 16+ 120, 8 мм Ставка бр. 401-55403-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број полнова: 120, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

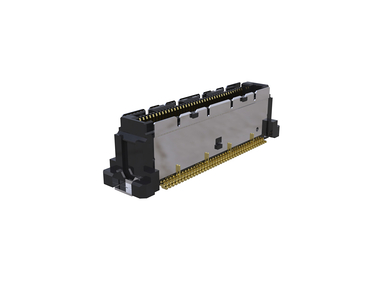

Колибри Плуг 16+ 80, 8 мм Ставка бр. 401-55603-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 80, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

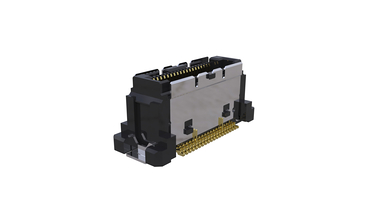

Колибри Плуг 16+ 40, 8 мм Ставка бр. 401-55703-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 40, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података од 16+ Gbit/s за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Утицач 25+
Колибри Плуг 25+ 220, 5 мм Ставка бр. 401-51104-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података од 25+ Гбит/с за PCIe Gen4, 25 Гбит Ethernet и USB4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 25+ 440, 5 мм Ставка бр. 401-51504-51
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података од 25+ Гбит/с за PCIe Gen4, 25 Гбит Ethernet и USB4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 25+ 220, 8 мм Ставка бр. 401-55104-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података од 25+ Гбит/с за PCIe Gen4, 25 Гбит Ethernet и USB4
У исто време
СМТ
Висока густина
Висока брзина
Колибри Плуг 25+ 440, 8 мм Ставка бр. 401-55504-51
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података од 25+ Гбит/с за PCIe Gen4, 25 Гбит Ethernet и USB4
У исто време
СМТ
Висока густина
Висока брзина
Пријемник

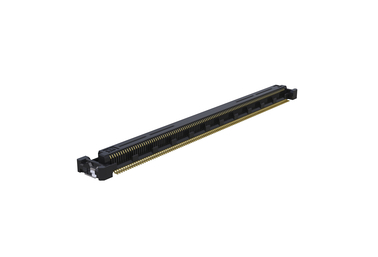

Колибри утичница 220 Ставка бр. 402-51101-51
за све величине пичa ПЦБ, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с, за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

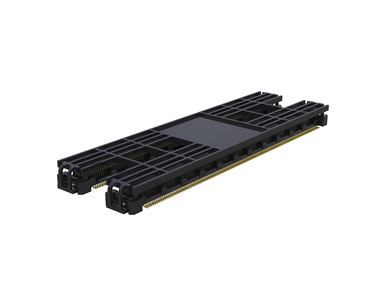

Колибри пријемник 440 Ставка бр. 402-51501-51
за све величине пичa ПЦБ, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с , за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Колибри пријемник 120 Ставка бр. 402-51401-51
за све величине пичa ПЦБ, Број полнова: 120, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с, за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

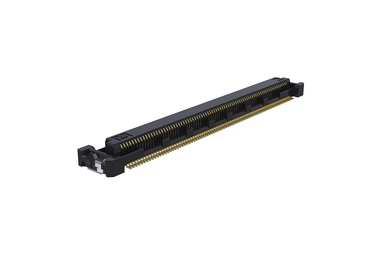

Колибри пријемник 160 Ставка бр. 402-51301-51
за све величине пичa ПЦБ, Број стубова: 160, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с, за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

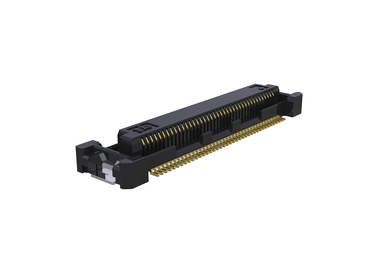

Колибри пријемник 80 Ставка бр. 402-51601-51
за све величине пичa ПЦБ, Број стубова: 80, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с, за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина

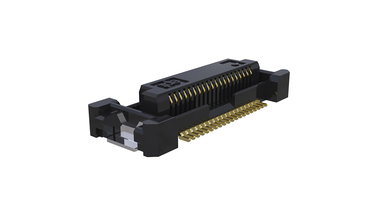

Колибри пријемник 40 Ставка бр. 402-51701-51
за све величине пичa ПЦБ, Број стубова: 40, SMT технологија повезивања, Решетка 0,5 мм, Брзина преноса података до 25+ Гбит/с, за PCIe Gen4
У исто време
СМТ
Висока густина
Висока брзина
Убаците тешку ау
Колибри Хеви Ау Плуг 10+ 220, 5 мм Ставка бр. 401-51101-52
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, 220 рупа на решетки од 0,5 мм, SMT технологија повезивања, Брзина преноса података: 10+ Гбит/с, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Колибри Хеви Ау Плуг 10+ 440, 5 мм Ставка бр. 401-51501-52
за размак ПЦБ од 5 мм, Толеранција преклапања до +0,6 мм, 440 рупа на мрежи од 0,5 мм, SMT технологија повезивања, Брзина преноса података: 10+ Гбит/с, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Колибри Хеви Ау Плуг 10+ 220, 8 мм Ставка бр. 401-55101-52
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, 220 рупа на решетки од 0,5 мм, SMT технологија повезивања, Брзина преноса података: 10+ Гбит/с, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Колибри Хеви Ау Плуг 10+ 440, 8 мм Ставка бр. 401-55501-52
за размак ПЦБ од 8 мм, Толеранција преклапања до +0,6 мм, 440 рупа на мрежи од 0,5 мм, SMT технологија повезивања, Брзина преноса података: 10+ Гбит/с, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Снажна утичница
Колибри Хеви Ау Пријемник 220 Ставка бр. 402-51101-52
за све величине пичa ПЦБ, Број полнова: 220, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података до 25+ Gbit/s
s-а за PCIe Gen4, 0,76 µm Au
s-а за PCIe Gen4, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Колибри Хеви Ау Пријемник 440 Ставка бр. 402-51501-52
за све величине пичa ПЦБ, Број стубова: 440, SMT технологија повезивања, Решетка 0,5 мм, Брзине преноса података до 25+ Гбит/с за PCIe Gen4, 0,76 µm Au
У исто време
СМТ
Висока густина
Висока брзина
Издржљив
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
Кључне карактеристике Colibri HighSpeed SMT конектора
Шта могу да ураде популарни EPT Colibri HighSpeed конектори? Које размаке пинова на штампаној плочи могу да подрже? Да ли постоје модели са различитим бројем пинова? Које брзине преноса података у Gbit/s су могуће?
Наш анимирани филм одговара на ова и многа друга питања. Погледајте
сада! (или на YouTube-у)!
Наш анимирани филм одговара на ова и многа друга питања. Погледајте
сада! (или на YouTube-у)!
Карактеристике PICMG конектора
Colibri® је оклопљени дворедни SMT конекторски систем са размаком од 0,5 мм. Он испуњава све захтеве спецификација конектора за PICMG COM Express®, SFF-SIG CoreExpress® и nano-ETXexpress. Colibri® производи су компатибилни са стандардним конекторима доступним на тржишту и опсежно су тестирани.
Преглед детаља
COM модула
Детаљи
картице за носач на први поглед
Производимо прилагођене, прецизно прилагођене конекторе по мери ваше примене.
се за прилагођене конекторе
сада
- Остале количине пинова
- Друге висине стака
- Алтернативни контактни премази
се за прилагођене конекторе
сада
COM Express стандард за конекторе
Спецификација COM Express® конектора развијена је од стране PICMG за рачунаре на модулима (COM). Између осталог, она дефинише димензије које модул мора да има и положај монтажних рупа и распоред контаката у односу на носач.
COM Express® модули интегришу основне функционалности покретања рачунара, као што су процесор (CPU), графички процесор, RAM и стандардни интерфејси.
Укључивање COM модула у носачки модул смањује време и трошкове развоја. Штавише, животни век производа може не само бити продужен, већ и унапређен укључивањем новијих, моћнијих COM Express® модула у носачки модул.
COM Express® модули интегришу основне функционалности покретања рачунара, као што су процесор (CPU), графички процесор, RAM и стандардни интерфејси.
Укључивање COM модула у носачки модул смањује време и трошкове развоја. Штавише, животни век производа може не само бити продужен, већ и унапређен укључивањем новијих, моћнијих COM Express® модула у носачки модул.
Величине COM Express® модула за конекторе према PICMG
Типичне примене Colibri HighSpeed конектора
- Киоски за индустријску
- аутоматизацију и ПОС системи
- Медицинска технологија
- Технологија мерења
- Игре
- Транспорт
- Сервери
PICMG Colibri конектори за COM Express
Изнова и изнова смо од програмера хардвера чули да су захтеви за високобрзинским конекторима порасли и да им стога требају SMT конектори способни да подрже пренос бржим од 8 Gbit/s. Већ неко време, 10 Gbit/s верзија наших Colibri SMT конектора импресионира кориснике својом изузетном интегритетом сигнала. Са Colibri верзијама од 16+ и 25+ Gbit/s омогућавамо пренос података без сметњи за USB 3.1 Gen2 и PCI Express 4.0 сигнале.
Наши Colibri SMT конектори за COM Express апликације имају оптимизовани дизајн контаката, што олакшава имплементацију апликација конектора велике брзине на 10, 16 или 25+ Gbit/s и више. Наше симулације показују одличан интегритет сигнала – чак и при високим брзинама преноса података. Апсолутно сам уверен у могућности високог пропусног опсега наших Colibri COM Express конектора. Погледајте карактеристике сами и наручите барем један узорак!
Такође можете затражити S-параметре од нас за симулирање сопствених дизајна.
Флоријан Гуглхор, менаџер производа у ept
Наши Colibri SMT конектори за COM Express апликације имају оптимизовани дизајн контаката, што олакшава имплементацију апликација конектора велике брзине на 10, 16 или 25+ Gbit/s и више. Наше симулације показују одличан интегритет сигнала – чак и при високим брзинама преноса података. Апсолутно сам уверен у могућности високог пропусног опсега наших Colibri COM Express конектора. Погледајте карактеристике сами и наручите барем један узорак!
Такође можете затражити S-параметре од нас за симулирање сопствених дизајна.
Флоријан Гуглхор, менаџер производа у ept
Често постављана питања: питања и одговори о Colibri SMT конектору
За које брзине преноса података су погодни Colibri SMT конектори?У којим високобрзинским апликацијама се користе Колибри конектори?Где се већ успешно користе Colibri конектори у складу са PICMG?Да ли је потребан алат за монтажу за обраду Colibri High Speed конектора?Да ли се PICMG Colibri конектори такође испоручују у паковању на траци и ролни?Да ли су Colibri COM Express конектори компоненте признате од стране UL?Да ли су EPT PCB конектори у складу са RoHS директивом?
За које брзине преноса података су погодни Colibri SMT конектори?
Симулације коришћењем Colibri® COM Express® система конектора при брзинама од 8 и 10 Gbit/s показују одличну интегритет сигнала. Захваљујући даљем развоју и унапређењима у дизајну контаката, брзинске могућности Colibri прикључака проширене су на преко 25 Gbit/s. То чини COM Express систем прикључака првим избором за вашу примену при високим брзинама преноса података од 25 Gbit/s и више.
У којим високобрзинским апликацијама се користе Колибри конектори?
Колибри високобрзински конектори су идеални за високе брзине преноса података и стога су погодни за све врсте високобрзинских апликација. То укључује, на пример, COM Express и Mezzanine board-to-board системе са брзинама преноса података за 10 Gigabit Ethernet и PCI Express Gen3.
Где се већ успешно користе Colibri конектори у складу са PICMG?
Између осталог, Колибри COM Express конектори се већ користе у индустријској аутоматизацији, киосцима и ПОС системима, медицинској технологији, технологији мерења, играма, транспортном сектору и грађевинским услугама.
Да ли је потребан алат за монтажу за обраду Colibri High Speed конектора?
Дизајн пријемника Colibri обезбеђује довољну површину усисавања за аспирациону пипету и стога не захтева додатну помоћ при утовару. Чоперић
Colibri такође се може поуздано утоварити помоћу уске аспирационе пипете без потребе за додатном помоћи при утовару.
Да ли се PICMG Colibri конектори такође испоручују у паковању на траци и ролни?
Да, Colibri SMT конектори се обично испоручују у паковању на траци и ролни, што омогућава потпуно аутоматизовано руковање узимањем и постављањем. На захтев, могу се испоручити и у паковању у тацни.
Да ли су Colibri COM Express конектори компоненте признате од стране UL?
Да, Колибри конектори компаније ept су компоненте признате од стране UL у САД и Канади.
Да ли су EPT PCB конектори у складу са RoHS директивом?
RoHS (Ограничење употребе одређених опасних супстанци) је директива која ограничава употребу одређених опасних супстанци у електричној и електронској опреми.
Потврђујемо да Colibri конектори компаније ept одговарају директиви RoHS 2011/65/EU, у складу са RoHS сертификатом. Додатне информације могу се наћи у одељку RoHS & REACH.
Сведочанства
Поштујемо жељу наших клијената за дискрецијом и стога у наставку не наводимо ниједан извор. Међутим, у
потпуности гарантујемо аутентичност ових изјава.
потпуности гарантујемо аутентичност ових изјава.
У апликацијама које укључују веома високе брзине преноса података, Colibri 10 Gbit/s би повремено достизао своје границе; међутим, уз нови Plug 16+ преноси USB 3.1 Gen2 сигнала сада раде без икаквих проблема.
За нас је пресудан фактор био што су COM Express конектори компаније ept испоручили најбоље перформансе у диаграмима ока (џитер, висина ока и ширина ока).
Коришћењем тракастог паковања за Colibri конекторе, успели смо да продужимо време аутономног рада на машини за постављање и тиме смањимо трошкове производње.
Одобрили смо само Колибри конекторе за нашу апликацију од 10 Gbps.
Само откако смо почели да користимо Colibri High Speed конекторе, нисмо имали више проблема са влажењем током рефлоу лемљења.
Паковање Colibri SMT ПЦБ конектора на траци и котуру значајно је повећало продуктивност у нашем производног погону.
Подршка коју је ept пружио током увођења Colibri конектора у наш производни процес била је изврсна. Осећали смо се као да смо у добрим рукама.
У ept-у је обезбеђена доступност Colibri конектора. То нам је било изузетно важно.
