Високобрзинске директне прикључне везе до 28 Gbit/s
Карактеристике
- Коннектори за директно
- прикључивање, 20 до 200 контаката, брзина
- преноса података 28
- Gbit/s, носивост струје
- 3,2 A, 500 циклуса
- спајања, упаковано на траци и колу (tape & reel) или у палети (tray), дебљина
- кћеркасте картице 1,60 mm
Примене
- Уграђена
- индустријска аутоматизација
- , подаци и комуникације
EC.8: Преглед
EC.8 - равно
EC.8, само 20 пенса Ставка бр. 408-52020-000-11
EC.8 тачно 40п Ставка бр. 408-52040-000-11
EC.8 право 60п Ставка бр. 408-52060-000-11
EC.8 право 60п Ставка бр. 408-52060-100-11
EC.8 тачно 80п Ставка бр. 408-52080-100-11
EC.8 тачно 100п Ставка бр. 408-52100-100-11
EC.8 директно 120p Ставка бр. 408-52120-100-11
EC.8, 140 страница Ставка бр. 408-52140-100-11
EC.8 право 160p Ставка бр. 408-52160-100-12
EC.8 право 180p Ставка бр. 408-52180-100-12
EC.8, само 200п Ставка бр. 408-52200-100-12
EC.8, само 200п Ставка бр. 408-52200-103-12
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
EC.8: Систем за директно повезивање велике брзине
За разлику од конвенционалних конеktора, директ-плуг конеktори минимизују низ препрека као што су промене правца, рефлексије и промене попречног пресека, обезбеђујући јасан пренос сигнала.
Детаљан извештај о карактеристикама високог брзинског преноса, као и S-параметри за симулацију вашег сопственог дизајна, доступни су на захтев: sales@ept.de
Подаци на први поглед
да се надокнади центрично и угаоно неусклађивање током монтаже
да обезбеди правилан контакт са картицом за додавање
поуздано лемљење током обраде
Заштита од завртања и компензација толеранције за убачену картицу
Спречава да се чеп увија на плочи
- Остали број пинова
- Остале висине стака
- Алтернативни контактни премази
Упишите се за прилагођене конекторе сада
Директно прикључивање против пара конеktора

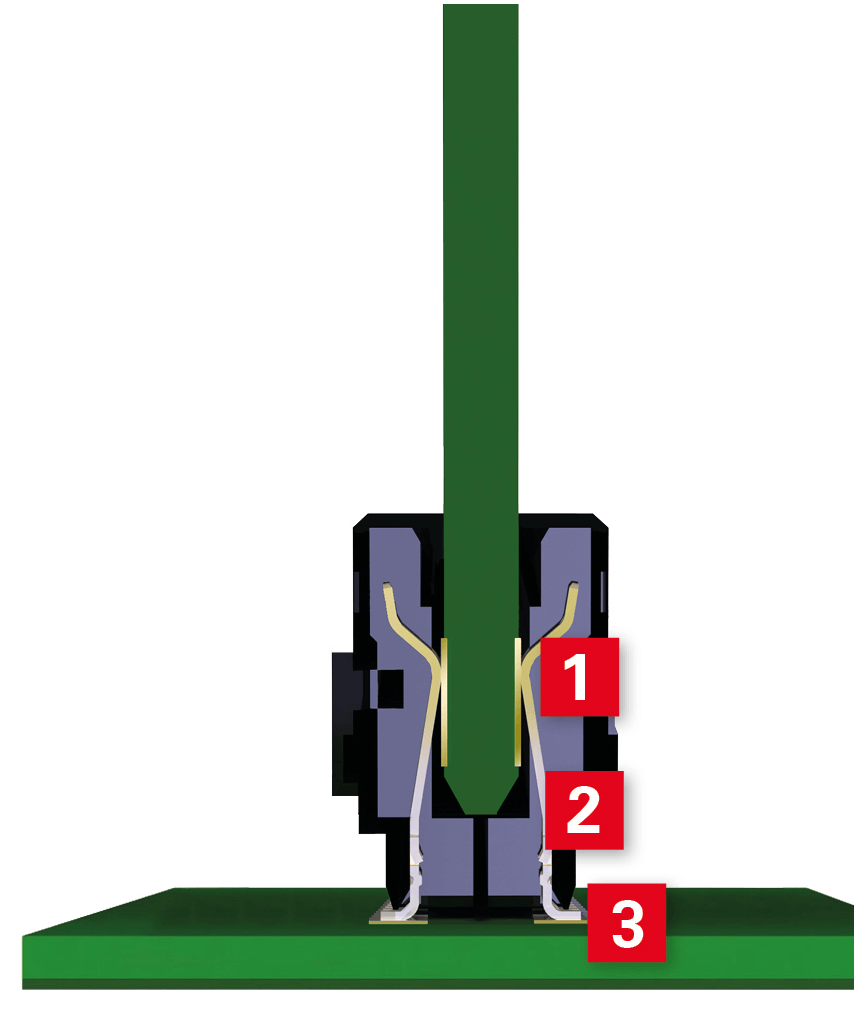

[1] R контактни интерфејс
[2] R контакт
[3] R контактна површина

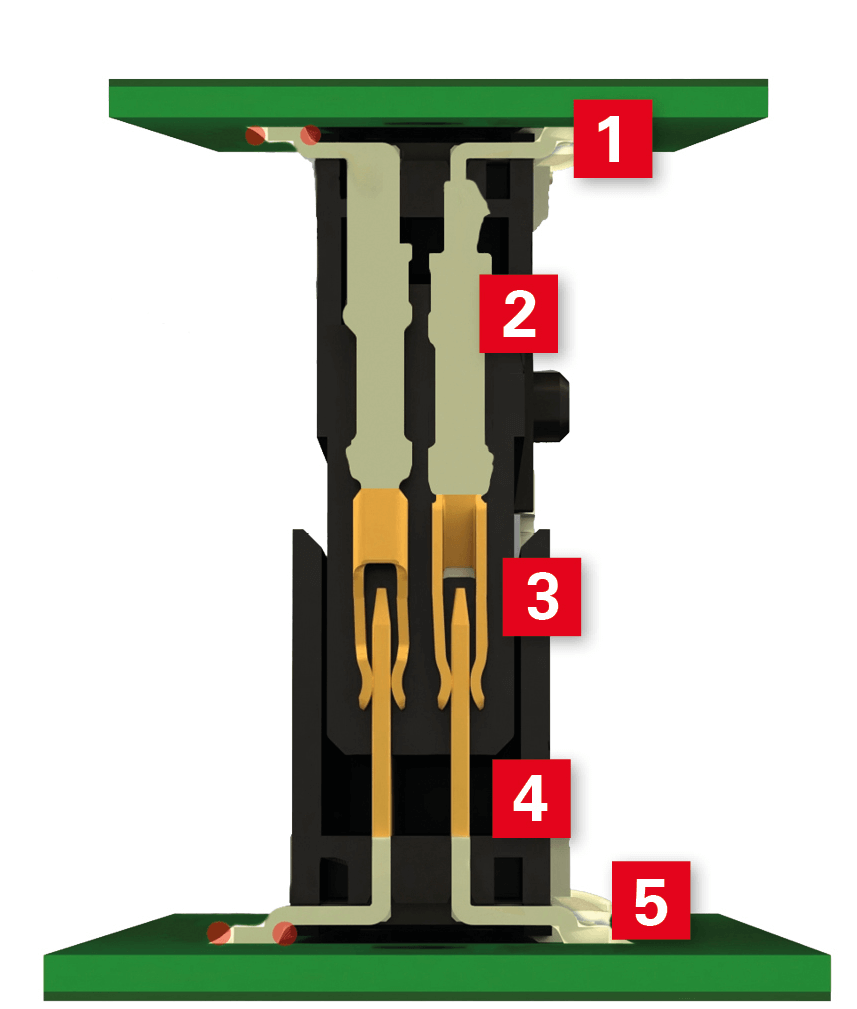

[1] R терминалско подручје
[2] R контакт
[3] R спој
контаката [4] R контакт
[5] R терминалско подручје
Допуштења
. Допуштене толеранције

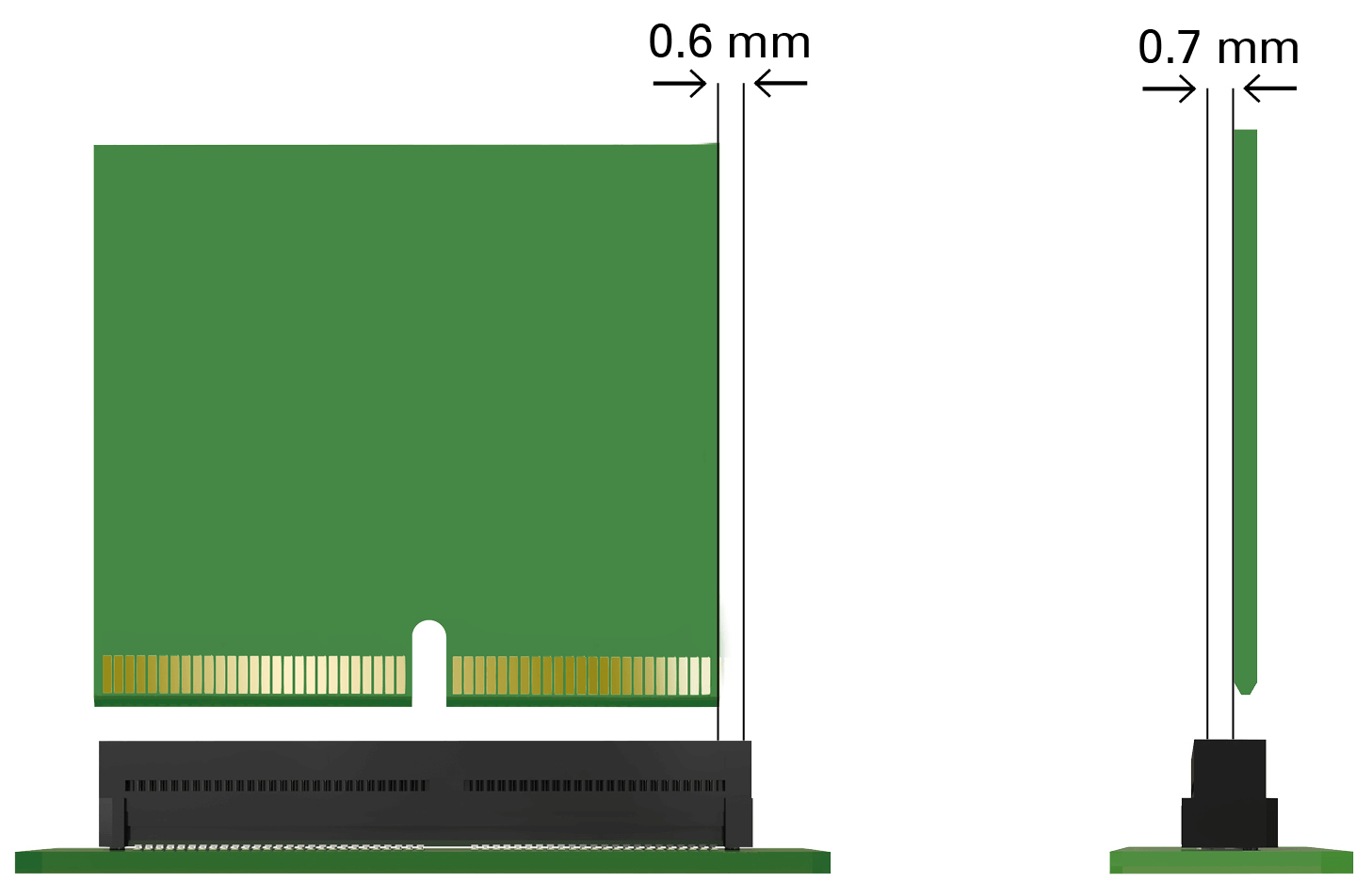

неподударности центара. EC.8 директни конеktори подносе неподударност од 0,6 мм дуж уздужне осе и 0,7 мм дуж попречне осе када су спојени.
Допуштене толеранције угаоне неусклађености

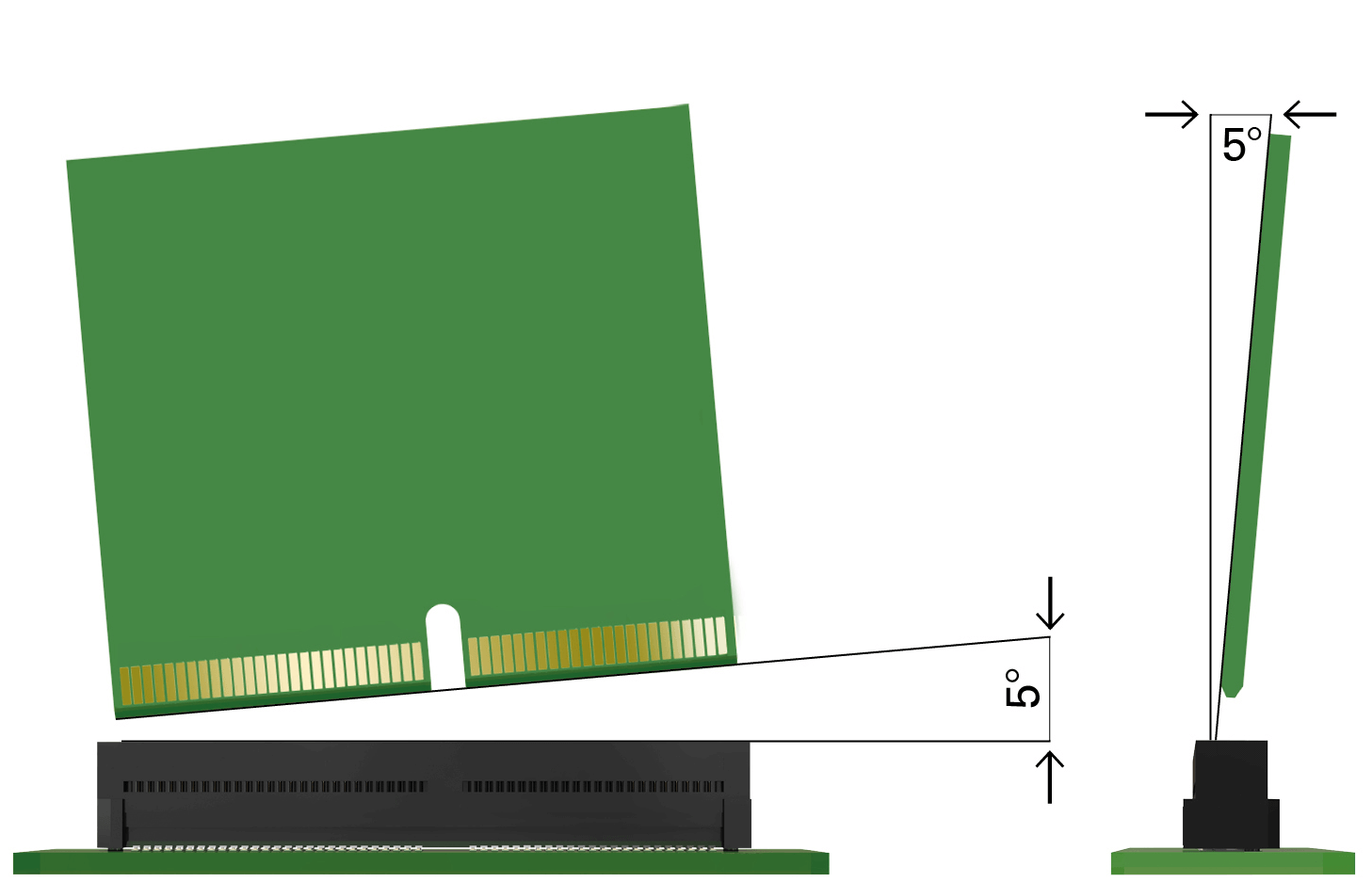

Код EC.8 директних конеktора, пријемна плоча се може убацити у EC.8 конектор под углом до 5° и дуж уздужне и дуж попречне осе.
EC.8 SMT површински монтажни конектори са размаком од 0,8 мм
свом дизајну, наш EC.8 је прави стручњак за високе брзине, нудећи брзине преноса података до 28 Gbit/s. Савршен је за савремене апликације Индустрије 4.0 и сродна поља као што су Интернет ствари, облачно рачунање и ивично рачунање.
Поред високе брзине преноса података, овај директни конектор нуди следеће предности: директан
контакт са штампаном плочом штеди простор и ресурсе, јер су трошкови материјала и напор при склапању који су повезани са пин-хедером у потпуности елиминисани. Техничка предност произилази из смањења отпора и сметњи које могу утицати на сигнал.
Да бисмо обезбедили прави директан конектор за сваку примену, наш EC.8 је доступан са у индустрији провереним размаком од 0,8 мм и опсегом од 20 до 200 сигналних пинова, који се могу бирати у корацима од 20.
Породица EC.8 прошла је обимну програмску проверу, при чему је показала исправну функцију након, између осталог, климатског складиштења, изложености удару и вибрацијама, па чак и након 500 циклуса спајања. Зanima вас? Затражите сада извештај EC.8 HighSpeed и S-параметарe и уверите се сами уз чињенице и бројеве.
Често постављана питања: питања и одговори о EC.8 SMT ПЦБ конекторе
Како се могу склопити EC.8 директ-плуг конектори?
Коннектори са пролазним отворима се производе коришћењем технологије површинског монтирања (SMT). Заваривање се врши директно на штампаној плочи. За број пинова од 20
до 140, производи се испоручују у стандардном паковању на траци и ролни; ово омогућава потпуно аутоматизовану обраду путем pick-and-place.
Коннектори са бројем пинова од 160 до 200 стандардно се пакују у тацне; паковање на траци и касети је такође доступно на захтев. Међутим, оно користи ширу траку, која је ређе у употреби.
По којим спецификацијама или распореду мора да буде произведена картица за проширење?
Молимо погледајте цртеж испод за фазу и димензије штампане плоче. Препоручујемо чврсто злато за златне контакте. За више детаља погледајте цртеж производа.
Зашто користити систем директно-спојних конеktора?
Системи директног повезивања омогућавају постизање високих брзина преноса података. У поређењу са дводелним конекторским системима, негативни ефекти другог конектора на сигнал су елиминисани. Ово је углавном због смањеног броја контактних тачака, мање промена у попречном пресеку проводника и пратећег смањења промена у правцу сигнала.
То значи да се високе перформансе могу постићи чак и уз мали заузети простор. Поред тога, контактни отпор је смањен у односу на дводелне конекторске системе, што доводи до повећане струјне носивости.
Да ли је систем конектора EC.8 компатибилан са стандардним спецификацијама кћерних плоча?
Систем конектора EC.8 подржава приступне картице дебљине 1,60 мм. За конекторе са 80 или више контаката интегрисана је и водилица како би се спречило неправилно убацивање. У 60-пинској верзији водилица може бити изостављена по жељи.
Систем конектора EC.8 у складу је са актуелним тржишним стандардима и компатибилан је са широко коришћеним плочама.
За које примене се користе директни конектори EC.8?
Захваљујући својој свестраности, EC.8 директно-спојни конектори се користе у широком спектру примена у бројним индустријама. У областима аутоматске технологије и IoT уређаја, на пример, они нуде предности финог корака и високих брзина преноса података.
Који степен неусклађености могу директни EC.8 конектори поднети када се убаци ћерка картица?
Угаона неусклађеност до 5° је дозвољена и у уздужном и у попречном правцу.
Неусклађеност од 0,7 мм нормално на уздужну осу конектора и 0,6 мм паралелно са уздужном осом конектора је дозвољена.
Које брзине преноса података могу да се преносе?
Брзина преноса података износи 28 Gbit/s. Следећи дијаграм приказује губитак убацивања у односу на фреквенцију.
Које врсте снаге могу бити пренете?
140-пински конектор може да пренесе до 3,2 А при амбијенталној температури од 20 °C. За више детаља, молимо контактирајте нас на sales@ept.de
Да ли су EC.8 конектори компоненте признате од стране UL?
Да, EPT-ови EC.8 конектори су компоненте признате по UL стандарду у САД и Канади.
Да ли су EC.8 конектори у складу са RoHS директивом?
RoHS (Ограничење употребе одређених опасних супстанци) је директива која ограничава употребу одређених опасних супстанци у електричној и електронској опреми.
Потврђујемо да су EPT EC.8 конектори у складу са RoHS директивом 2011/65/EU, према RoHS сертификату. Више информација можете пронаћи у одељку RoHS & REACH.
