DIN 41612 конектор за штампану плочу
DIN 41612: Преглед
Производи DIN 41612DIN 41612 конектори за штампане плоче (конектор за штампану плочу) – обећање квалитета EPTНаши ПЦБ конектори: ✓ поуздани, ✓ робусни, ✓ доступни у многим варијантамаКарактеристике DIN 41612 конектора за примена од плоче до плочетехнологија утискивања Tcom пресаДизајниПерспектива програмераЧесто постављана питањаСведочанства
Карактеристике
- Доступне
- су различите технике повезивања; предњи и задњи контакти на захтев
- ; предцентрирање
- ; различите дужине
- повезивања; до 160 контаката по конектор; доступни
- конектори са два до пет редова; конектори са растер од 2,54 мм или растер од 5,08 мм;
- широк избор додатне опреме као што су заштитни поклопци, Board-Lock, кодирање
- -прекидачи за даиси-чеининг
- међународно су одобрени, нпр. у складу са UL
- Пренос сигнала до 1,5 A
- Пренос струје до 5,6 A или 15 A
- Заштитни клипови и кодирање пружају програмерима и корисницима додатну сигурност и широк спектар могућности примене.
Примене
- задња плоча ћерка-картица, 19-инчна техника (VME)
- , board-to-board, паралелно или наслојено
- , висока струја; користе
- се као периферни конектор-ови за спољне интерфејсе са стране ожичења
- на дужим удаљеностима преко пљоснати кабл-ова
Филтер
Правоугаони кабл женски конектор
Права мушки конектор
90° женски конектор
90° мушки конектор
конектор са прекидачким контактима
VME 64x
DIN 41612 VME 64x конектор Ставка бр. 306-61067-12
Дужина везе 4,6 мм, Број стубова: 160, Пресс-фит технологија, Разред 1, без фланца
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
DIN 41612 VME 64x конектор Ставка бр. 306-62067-12
Дужина везе 4,6 мм, Број стубова: 160, Пресс-фит технологија, Разред 1, АНСИ фланец
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
DIN 41612 VME 64x конектор Ставка бр. 306-67069-14
Дужина везе 17 мм, са зоном садње 1, Број стубова: 160, Пресс-фит технологија, Разред 1, АНСИ фланец
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
DIN 41612 VME 64x конектор Ставка бр. 306-60067-12
Дужина везе 4,6 мм, Број стубова: 160, Пресс-фит технологија, Разред 1, DIN фланец
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
DIN 41612 VME 64x конектор Ставка бр. 306-65069-14
Дужина везе 17 мм, са зоном садње 1, Број стубова: 160, Пресс-фит технологија, Разред 1, DIN фланец
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
DIN 41612 VME 64x конектор Ставка бр. 306-66069-14
Дужина везе 17 мм, са зоном садње 1, Број стубова: 160, Пресс-фит технологија, Разред 1, без фланца
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Издржљив
Додаци
Кодирање по DIN 41612, типови B и C Ставка бр. 104-19003
за типове Б и Ц, спречава неправилно убацивање модула, Један комад је једнак четири клина.
DIN 41612 поклопац C/R Ставка бр. 115-15302
за дебљину ПЦБ 3,2 мм, за дужину поста 17 мм, К/Р
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац C/R Ставка бр. 115-15401
за дебљину ПЦБ 2,4 мм, за дужину шипке 13 мм, К/Р
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац C/R Ставка бр. 115-15301
за дебљину ПЦБ 2,4 мм, за дужину поста 17 мм, К/Р
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац C/R Ставка бр. 115-15402
за дебљину ПЦБ 3,2 мм, за дужину шипке 13 мм, К/Р
ПЕРПЕНДИКУЛАРАН
Кришка DIN 41612 је крута. Ставка бр. 115-15405
за дебљину ПЦБ 3,2 мм, за дужину шипке 13 мм, C/R је крут
ПЕРПЕНДИКУЛАРАН
Дин 41612 поклопац, крути извођач, без фланца Ставка бр. 115-15408
за дебљину ПЦБ 3,2 мм, за дужину шипке 13 мм, Ц/Р крут, без фланца
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац C/R са навртком Ставка бр. 115-15701
за дебљину ПЦБ 3,2 мм, за дужину шипке 13 мм, C/R са матицом
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац C/R са навртком Ставка бр. 115-15702
за дебљину ПЦБ 3,2 мм, за дужину поста 17 мм, C/R са матицом
ПЕРПЕНДИКУЛАРАН

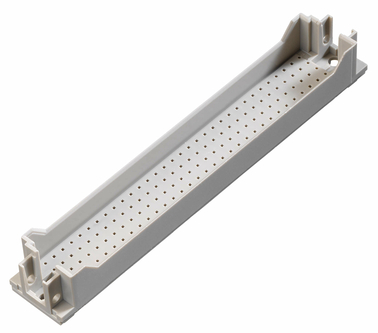

DIN 41612 поклопац VME Ставка бр. 315-15401
за дебљину ПЦБ 3,4 мм, Дужина постова 17 мм, x = 6 мм
ПЕРПЕНДИКУЛАРАН
DIN 41612 поклопац VME Ставка бр. 315-15402
за дебљину ПЦБ 4,6 мм, Дужина постова 17 мм, x = 4,8 мм
ПЕРПЕНДИКУЛАРАН
Кодирање по DIN 41612 за типове H11 и H15 Ставка бр. 114-30000
Пластична ушца за кодирање
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
DIN 41612 конектори за штампане плоче (конектор за штампану плочу) – обећање квалитета EPT
Личне и индивидуалне
кратке линије комуникације, брзи рокови одговора и исти искусни контакти из године у годину гарантују вам висококвалитетне информације, као и уштеду времена и трошкова.
Наравно, ми у ept-у ћемо вам такође бити захвални што нас посетите у једној од наших фабрика у било које време!
кратке линије комуникације, брзи рокови одговора и исти искусни контакти из године у годину гарантују вам висококвалитетне информације, као и уштеду времена и трошкова.
Наравно, ми у ept-у ћемо вам такође бити захвални што нас посетите у једној од наших фабрика у било које време!
Поуздана и брза
компанија ept комбинује дугогодишњу поузданост и стабилност са високим степеном флексибилности, захваљујући великој независности од добављача и сопственом одељењу за израду алата (алатница). За вас то значи краће време изласка на тржиште, брзе и јасне одговоре на ваша питања и могућност да утичете на приоритете и самостално их управљате.
компанија ept комбинује дугогодишњу поузданост и стабилност са високим степеном флексибилности, захваљујући великој независности од добављача и сопственом одељењу за израду алата (алатница). За вас то значи краће време изласка на тржиште, брзе и јасне одговоре на ваша питања и могућност да утичете на приоритете и самостално их управљате.
Изузетна укупна квалитета
, најнижа стопа отказа у терену доступна на тржишту и висока 'поштовање рокова испоруке' гарантују низак ризик од отказа и помажу у избегавању скупих застоја производне линије. Ову тврдњу поткрепљује ефикасан систем управљања квалитетом и животном средином, сертификован по стандардима ISO 9001, ISO 14001 и TS 16949.
Власна производња уз употребу сопствених алата, заједно са интерним електрогалванска обрада, обезбеђује висок квалитет производа и континуирано, поуздано тестирање.
, најнижа стопа отказа у терену доступна на тржишту и висока 'поштовање рокова испоруке' гарантују низак ризик од отказа и помажу у избегавању скупих застоја производне линије. Ову тврдњу поткрепљује ефикасан систем управљања квалитетом и животном средином, сертификован по стандардима ISO 9001, ISO 14001 и TS 16949.
Власна производња уз употребу сопствених алата, заједно са интерним електрогалванска обрада, обезбеђује висок квалитет производа и континуирано, поуздано тестирање.
Наши ПЦБ конектори: ✓ поуздани, ✓ робусни, ✓ доступни у многим варијантама
DIN 41612 конектори за штампане плоче (конектор за штампану плочу) су висококвалитетни индустријски конектори који су испробани и тестирани хиљадама пута и у употреби су више од 50 година.
Чврсти
DIN41612 ПХБ конектори могу да издрже чак и сурове услове окружења, као што су ударци, вибрације, корозивни гасови и још много тога. Захваљујући нашим специјализованим технологијама контакта, они обезбеђују чврсту конструкцију и високе толеранције током формирања контакта и спајања. Можете да изаберете између технологија утискивања, изведба за лемљење, ручног лемљења, WireWrap, Faston, терминала за пљоснати кабл (пресецаних по мери) или THRT за монтажу.
DIN41612 ПХБ конектори могу да издрже чак и сурове услове окружења, као што су ударци, вибрације, корозивни гасови и још много тога. Захваљујући нашим специјализованим технологијама контакта, они обезбеђују чврсту конструкцију и високе толеранције током формирања контакта и спајања. Можете да изаберете између технологија утискивања, изведба за лемљење, ручног лемљења, WireWrap, Faston, терминала за пљоснати кабл (пресецаних по мери) или THRT за монтажу.
Поуздано
: Наши конектори за штампане плоче са Tcom press® технологијом компаније технологија утискивања имају најнижу стопу отказа у терену на тржишту. У комбинацији са високим нивоом поштовање рокова испоруке (поузданости испоруке), гарантујемо вам низак ризик од отказа и избегавање скупих застоја у производном процесу. За заједничке датуме испоруке пошиљки директно од нас договорићемо се са вама. Уколико дође до кашњења у испоруци због спољних околности, обавестићемо вас што је пре могуће и договорити алтернативни датум испоруке. За поруџбине које сте упутили нашим партнерима, молимо вас да директно контактирате партнера.
: Наши конектори за штампане плоче са Tcom press® технологијом компаније технологија утискивања имају најнижу стопу отказа у терену на тржишту. У комбинацији са високим нивоом поштовање рокова испоруке (поузданости испоруке), гарантујемо вам низак ризик од отказа и избегавање скупих застоја у производном процесу. За заједничке датуме испоруке пошиљки директно од нас договорићемо се са вама. Уколико дође до кашњења у испоруци због спољних околности, обавестићемо вас што је пре могуће и договорити алтернативни датум испоруке. За поруџбине које сте упутили нашим партнерима, молимо вас да директно контактирате партнера.
Широк спектар варијанти Са 12 основних дизајна и 25 варијанти,
нудимо практично цео асортиман DIN 41612 индустријских конеktora. Било да су то конектори са опругом (женски конектор), ножни конектори (мушки конектор), прекидачки конектори (конектор са прекидачким контактима), VME64x или конектори за изолационо померање; наши DIN 41612 конектори за штампане плоче и конектори за плоче су изузетно свестрани и изузетно поуздани. Уколико вам буду потребни други DIN 41612 ПЦБ конектори, можемо вам на захтев у кратком року испоручити додатне варијанте.
нудимо практично цео асортиман DIN 41612 индустријских конеktora. Било да су то конектори са опругом (женски конектор), ножни конектори (мушки конектор), прекидачки конектори (конектор са прекидачким контактима), VME64x или конектори за изолационо померање; наши DIN 41612 конектори за штампане плоче и конектори за плоче су изузетно свестрани и изузетно поуздани. Уколико вам буду потребни други DIN 41612 ПЦБ конектори, можемо вам на захтев у кратком року испоручити додатне варијанте.
Доступност
: Углавном смо независни од добављача. Наш интерни одсек за израду алата (алатница) омогућава нам да понудимо дугорочну поузданост и стабилност у комбинацији са високим степеном флексибилности. На тај начин остварујете корист од бржег изласка на тржиште. Наш тим за корисничку подршку брзо и поуздано одговара на ваша питања.
: Углавном смо независни од добављача. Наш интерни одсек за израду алата (алатница) омогућава нам да понудимо дугорочну поузданост и стабилност у комбинацији са високим степеном флексибилности. На тај начин остварујете корист од бржег изласка на тржиште. Наш тим за корисничку подршку брзо и поуздано одговара на ваша питања.
Производња у ЕУ
у сопственим погонима уз употребу сопствених алата, заједно са сопственом електрогалванска обрада, обезбеђује висок квалитет производа и континуирано, поуздано тестирање. Наши индустријски конектори по стандарду DIN 41612 производе се у Немачкој и Чешкој Републици.
у сопственим погонима уз употребу сопствених алата, заједно са сопственом електрогалванска обрада, обезбеђује висок квалитет производа и континуирано, поуздано тестирање. Наши индустријски конектори по стандарду DIN 41612 производе се у Немачкој и Чешкој Републици.
Сертификовани
EPT је сертификован по стандардима ISO 9001, ISO 14001 и TS 16949. Овде можете пронаћи наше сертификате, одобрења и извештаје о испитивању за САД и Канаду, као и нашу документацију о RoHS, REACH, POP и рециклирању и наш упитник о "конфликтни минерали".
EPT је сертификован по стандардима ISO 9001, ISO 14001 и TS 16949. Овде можете пронаћи наше сертификате, одобрења и извештаје о испитивању за САД и Канаду, као и нашу документацију о RoHS, REACH, POP и рециклирању и наш упитник о "конфликтни минерали".
Карактеристике DIN 41612 конектора за примена од плоче до плоче
Конектор DIN 41612 и даље је посебно распрострањен као индустријски конектор. На пример, VME бас, који је на тржишту доступан више од 35 година, заснован је на DIN конекторима. То му је омогућило да обезбеди веома јак положај у сектору индустријских рачунара и и даље се користи у новим развојима. Широка разноликост различитих дизајна и техника повезивања (технологија утискивања, Tauchlöt, Handlöt, техника намотавања, Crimp и THR) доступних за DIN конекторе обухвата широк спектар примена. Поред тога, њихова робусна и поуздана конструкција обезбеђује да ови конектори за штампане плоче остану одрживи у будућности. Данас се DIN 41612 конектори користе у применама које се крећу од преноса сигнала до преноса већих струја. И ово важи за све секторе индустријске електронике: од технологије управљања и управљања моторима до индустријских рачунара.
Додатне информације о DIN 41612 конекторима за штампане плоче:
Додатне информације о DIN 41612 конекторима за штампане плоче:
Производи DIN 41612DIN 41612 конектори за штампане плоче (конектор за штампану плочу) – обећање квалитета EPTНаши ПЦБ конектори: ✓ поуздани, ✓ робусни, ✓ доступни у многим варијантамаКарактеристике DIN 41612 конектора за примена од плоче до плочетехнологија утискивања Tcom пресаДизајниПерспектива програмераЧесто постављана питањаСведочанства
Подаци на први поглед
Подаци на први поглед
технологија утискивања: Tcom преса компаније ept
Узимајући у обзир све већу минијатуризацију склопова и већу густину компоненти на штампаним плочама, све се чешће користи безоловна технологија "технологија утискивања". Пресс-фит везе се стварају убацивањем пина конектора у пролазни отвор на штампаној плочи. метализована рупа омогућава електрично повезивање између супротних слојева штампане плоче. Да би се то постигло, буши се отвор кроз плочу и наноси се бакар као носећи материјал.
Повезивање се врши применом дефинисане и контролисане силе – огромна предност за доследну квалитету и брзу, безпроблемну обраду. Оно што га чини посебним јесте то што пин за утискивање има већу дијагоналну димензију од пречника отвора на штампаној плочи. Флексибилност лежи у зона утискивања.
Алати за пресовање омогућавају да се истовремено упресе неколико конектор. За разлику од лемљења, штампане плоче нису изложене термичком стресу током овог процеса. Формира се гасно-непропусна, трајна веза између притисног шипца (пин за утискивање) и зида отвора, која пружа добру механичку и електричну проводљивост са ниским контактна отпорност-ом.
Повезивање се врши применом дефинисане и контролисане силе – огромна предност за доследну квалитету и брзу, безпроблемну обраду. Оно што га чини посебним јесте то што пин за утискивање има већу дијагоналну димензију од пречника отвора на штампаној плочи. Флексибилност лежи у зона утискивања.
Алати за пресовање омогућавају да се истовремено упресе неколико конектор. За разлику од лемљења, штампане плоче нису изложене термичком стресу током овог процеса. Формира се гасно-непропусна, трајна веза између притисног шипца (пин за утискивање) и зида отвора, која пружа добру механичку и електричну проводљивост са ниским контактна отпорност-ом.
Предности DIN 41612 конектора захваљујући Tcom press® технологија утискивања
- Електрично, механички, гасонепропустљив, отпоран на корозију и са ниским отпором прикључак
- Високе силе држања
- Без дефеката заваривања, остатака флукса или сличног
- Не захтева додатно
- чишћење Без термичког оптерећења на Euro PCB
- Без термичког оптерећења на електронске компоненте Може
- се рециклирати
- једноставним истискивањем Ефикасан и економичан процес монтаже
- Могућа је двострана монтажа PCB-а
заостајући контакт-ови на DIN 41612 конектору
Породица конектора DIN 41612/IEC 60603-2 (фамилија конектора) састоји се од 12 основних дизајна са допунским варијантама. За DIN конектор конекторе типова B, C, R, D и E, контактне игле са размаком од 0,8 мм или 1,0 мм могу се користити у било којој позицији унутар редова a, b, c, d и e. За тип F и G могуће су размаци увођења од 1,3 мм.
Зашто користити контакт за увођење или извођење?
Контакти за увођење и извођење користе се у електротехници да би се спречиле нагле промене напона, а тиме и пренапон. Са овим контактима, веза се прва успоставља или последња прекида.
Да ли вам је потребан конектор са водећим или заостајућим контактима?
Без проблема. Можемо испоручити прилагођене конфигурације за DIN типове B, C, R, D, E, F и G. Водећи контакт може бити уграђен у било којој жељеној позицији.
Контактирајте нас »
Зашто користити контакт за увођење или извођење?
Контакти за увођење и извођење користе се у електротехници да би се спречиле нагле промене напона, а тиме и пренапон. Са овим контактима, веза се прва успоставља или последња прекида.
Да ли вам је потребан конектор са водећим или заостајућим контактима?
Без проблема. Можемо испоручити прилагођене конфигурације за DIN типове B, C, R, D, E, F и G. Водећи контакт може бити уграђен у било којој жељеној позицији.
Контактирајте нас »
DIN 14162 ПЦБ конектори – типови
сигнални конектор у растер 2,54 мм

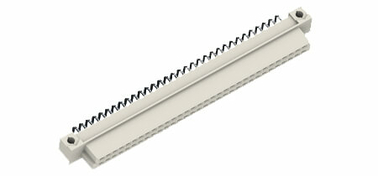

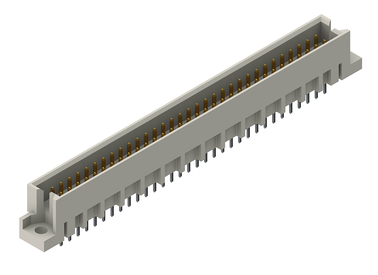

DIN 41612 тип B, Q и DIN 41612 тип C, R
Дворедни тип B и тродредни DIN 41612 Тип C састоје се од косог тракастог контакта и правог опружног/женска летвица контакта. Ако су потребни прави тракасти контакти и коси опружни тракасти контакти, доступни су дворедни тип Q и тродредни тип R.
Све четири серије су доступне у верзијама пола ширине и једне трећине ширине. Опције повезивања укључују пресовање (press-fit), таласну лемљење и ТХТР (THR).

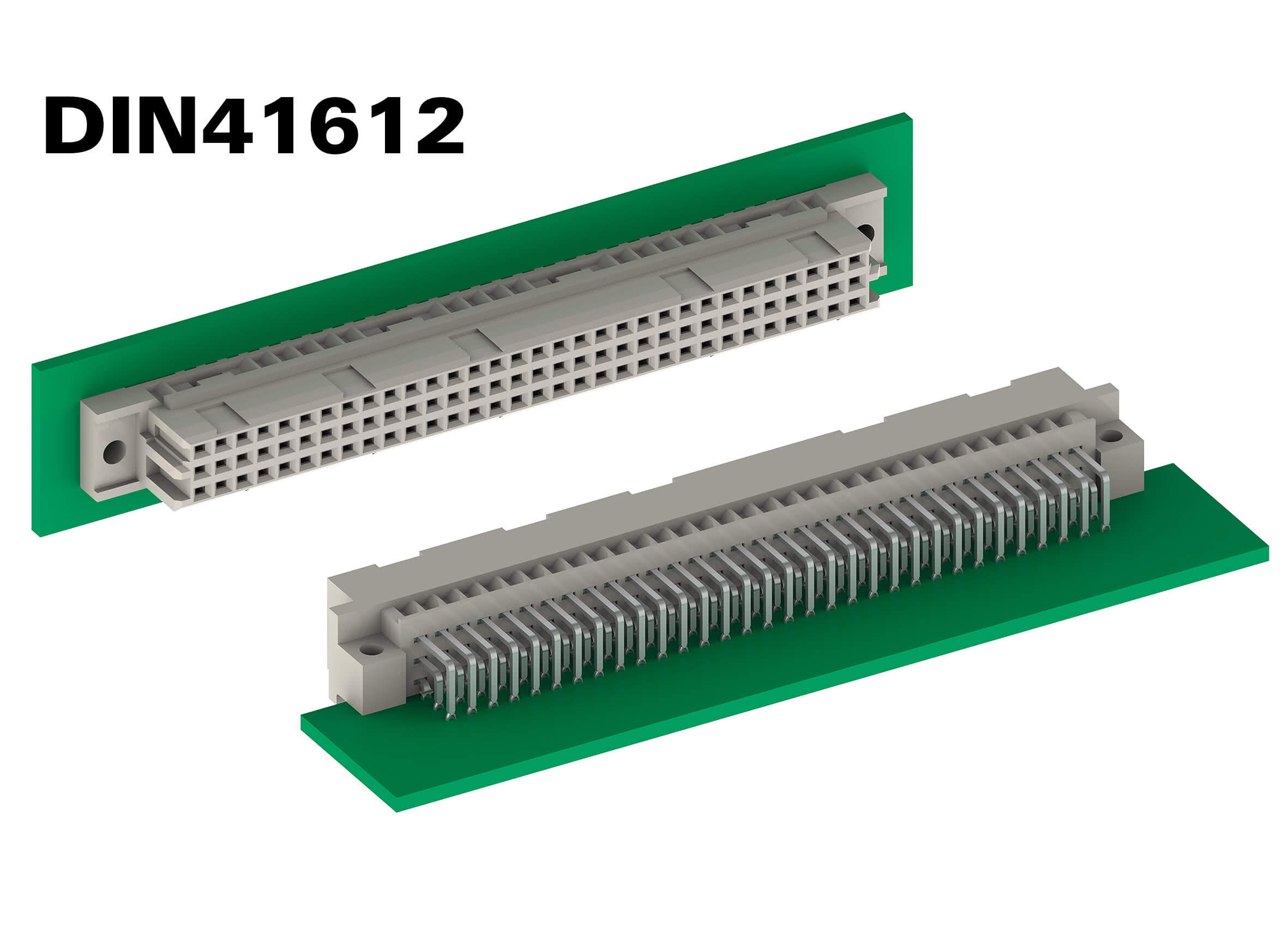

Пошто се варијанте B и Q, као и C и R, могу комбиновати, могуће је повезати штампане плоче под углом од 90°, паралелно или чак хоризонтално.

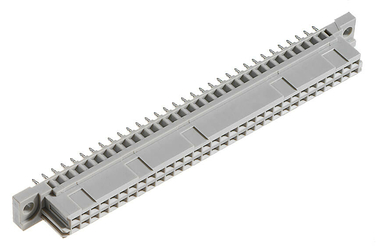

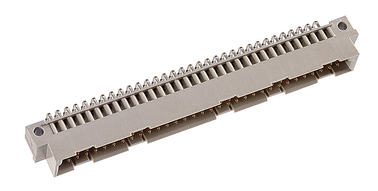

DIN 41612 конектори – типe B + Q:
- тип B: коса мушки конектор, права женски конектор
- тип Q: права мушки конектор, коса женски конектор
- 64
контакта - Дужина: 95 мм, ширина: 8,6 мм

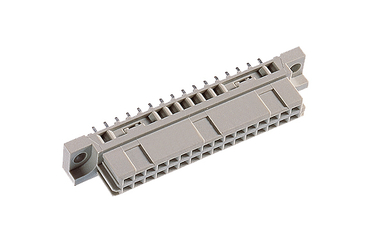

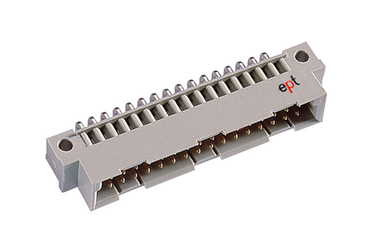

DIN 41612 конектори – тип B/2 + Q/2:
- тип B: коси мушки конектор, прави женски конектор
- тип Q: прави мушки конектор, коси женски конектор
- 32
контакта- Дужина: 55 мм, ширина: 8,6 мм

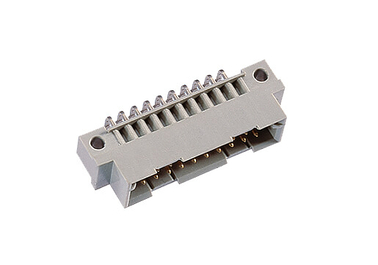

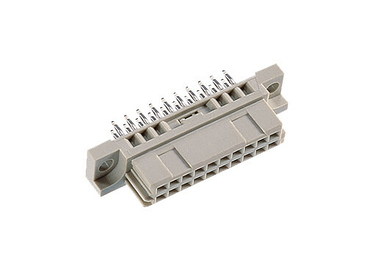

DIN 41612 конектори – тип B/3 + Q/3
:- тип B: коси мушки конектор, прави женски конектор
- тип Q: коси мушки конектор, прави женски конектор
- 20
контаката- Дужина: 39 мм, ширина: 8,6 мм

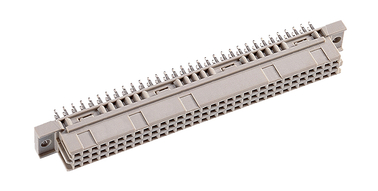

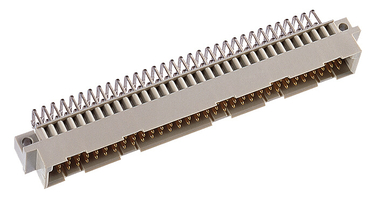

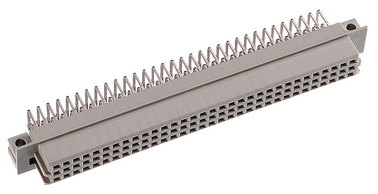

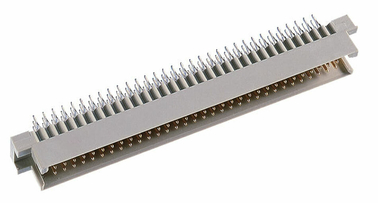

DIN 41612 конектор – тип C + R:
– тип C: коси мушки конектор, прави женски конектор
– тип R: прави мушки конектор, коси женски конектор
– 96
контаката – дужина: 95 мм, ширина: 11 мм

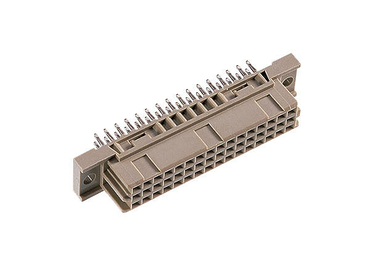

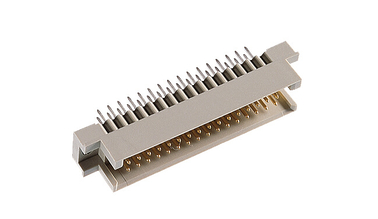

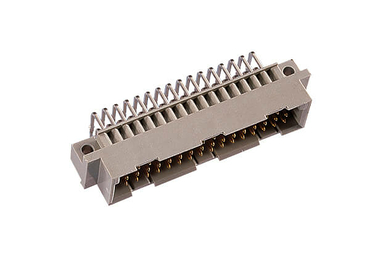

DIN 41612 конектор – тип C/2 + R/2:
- тип C: коси мушки конектор, права женски конектор
- тип R: права мушки конектор, коси женски конектор
- 48 контаката-
Дужина: 55 мм, ширина: 11 мм

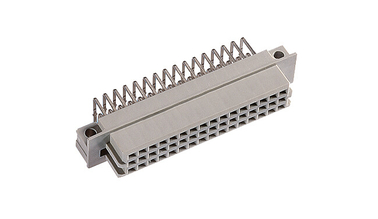

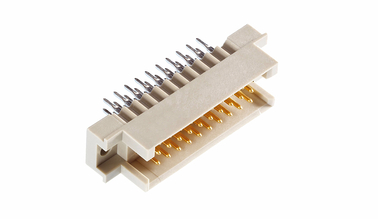

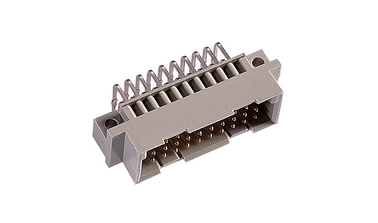

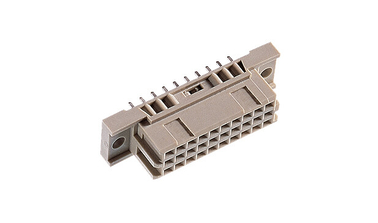

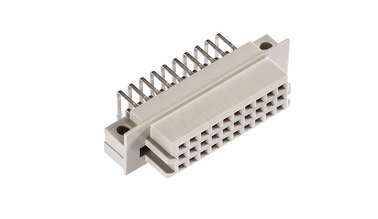

DIN 41612 конектор – тип C/3 + R/3:
- тип C: нагнута 'мушки конектор', права
'женски конектор' – тип R: нагнута 'мушки конектор', права
'женски конектор' – 30
контаката – Дужина: 39 мм, Ширина: 11 мм
Са свим поменутим тип-овима могу се преносити струје рада до 1,6 A при 20 °C.
DIN сигнални конектор се често користе у ИТ сектору за повезивање утична картица-ова са задња плоча-овима.
Све четири серије су доступне у верзијама пола ширине и једне трећине ширине. Опције повезивања укључују пресовање (press-fit), таласну лемљење и ТХТР (THR).
Пошто се варијанте B и Q, као и C и R, могу комбиновати, могуће је повезати штампане плоче под углом од 90°, паралелно или чак хоризонтално.
DIN 41612 конектори – типe B + Q:
- тип B: коса мушки конектор, права женски конектор
- тип Q: права мушки конектор, коса женски конектор
- 64
контакта - Дужина: 95 мм, ширина: 8,6 мм
DIN 41612 конектори – тип B/2 + Q/2:
- тип B: коси мушки конектор, прави женски конектор
- тип Q: прави мушки конектор, коси женски конектор
- 32
контакта- Дужина: 55 мм, ширина: 8,6 мм
DIN 41612 конектори – тип B/3 + Q/3
:- тип B: коси мушки конектор, прави женски конектор
- тип Q: коси мушки конектор, прави женски конектор
- 20
контаката- Дужина: 39 мм, ширина: 8,6 мм
DIN 41612 конектор – тип C + R:
– тип C: коси мушки конектор, прави женски конектор
– тип R: прави мушки конектор, коси женски конектор
– 96
контаката – дужина: 95 мм, ширина: 11 мм
DIN 41612 конектор – тип C/2 + R/2:
- тип C: коси мушки конектор, права женски конектор
- тип R: права мушки конектор, коси женски конектор
- 48 контаката-
Дужина: 55 мм, ширина: 11 мм
DIN 41612 конектор – тип C/3 + R/3:
- тип C: нагнута 'мушки конектор', права
'женски конектор' – тип R: нагнута 'мушки конектор', права
'женски конектор' – 30
контаката – Дужина: 39 мм, Ширина: 11 мм
Са свим поменутим тип-овима могу се преносити струје рада до 1,6 A при 20 °C.
DIN сигнални конектор се често користе у ИТ сектору за повезивање утична картица-ова са задња плоча-овима.

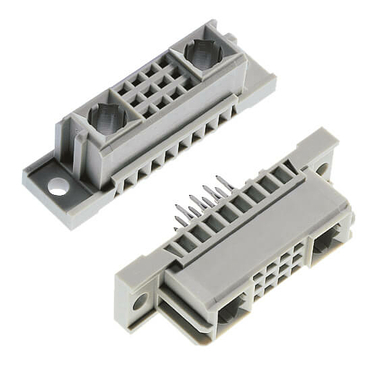

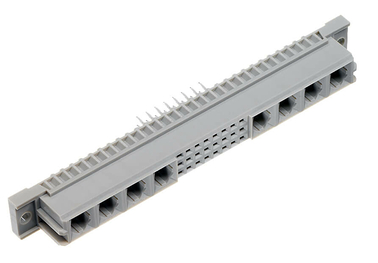

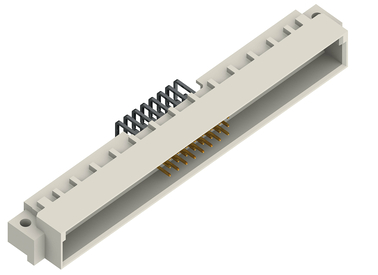

Сингал и напајање (30 A) у DIN 41612 ПХБ
конектору, тип M
Конектор типа M нуди и струјне (висока струја) и сигналне контакте у једном конектору. Равна женски конектор и нагнута мушки конектор могу се по жељи конфигурисати са 6 сигналних и 10 коаксијалних контаката, или 24/8, 42/6, 60/4, 78/2. Поред тога, M серија су доступне и у M/2 – 30/2 и M/3 – 12/2.
Ова варијанта PCB конектор се користи, на пример, у управљачким системима за постројења за пуњење.
Ова варијанта PCB конектор се користи, на пример, у управљачким системима за постројења за пуњење.
растер 5,08 мм – напајање (5,6 A)

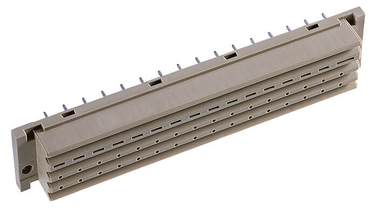

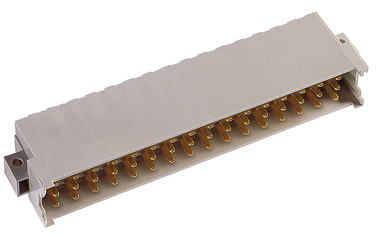

DIN 41612 тип D, E + DIN 41612 тип F, G + DIN 41612 тип F flat, G flat
Они који желе да преносе струје до 5,6 A могу користити дворедне DIN 41612 тип D и тродне DIN 41612 тип E конекторе. Обе варијанте имају размак пинова ( растер ) од 5,08 мм. Стандардно су мушки конектор, угаони и женски конектор праволинијски.
Намењени за исту примену, али са робуснијим дизајном, су DIN 41612 тип F (три реда) и DIN 41612 тип G (четири реда) конектори за плочу. За оба типа конектор за штампану плочу, женска летвица је доступан не само у стандардној висини већ и у нижој профилској верзији. Ово омогућава различите конфигурације размака на ПЦБ.
DIN 41612 тип F и DIN 41612 тип G се углавном користе у железнички сектор.

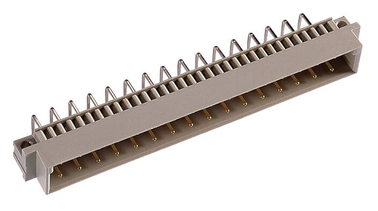

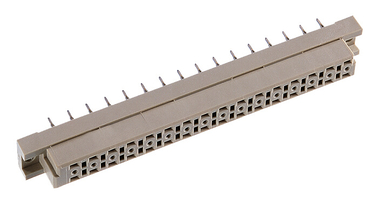

тип D (тип D):
- 32 контакта
- 2 реда

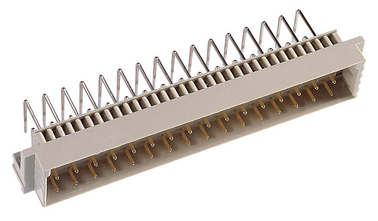

тип E (тип E):
- 48 контаката
- 2 реда

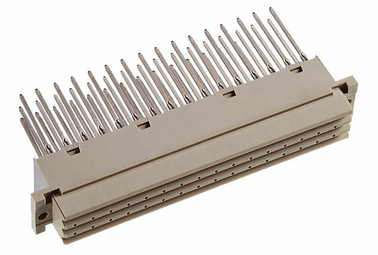

тип F (тип F):
- 48 контаката
- 3 реда

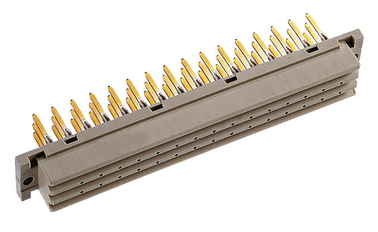

тип F flat:
- 48 контаката
- 3 реда

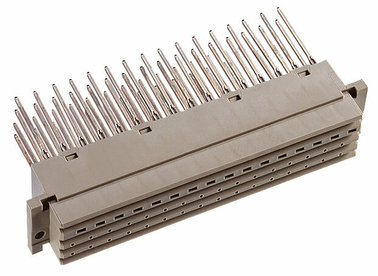

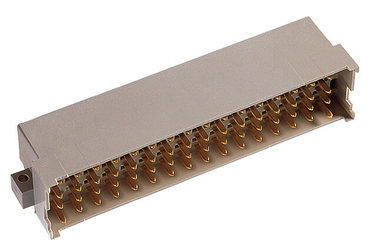

тип G (тип G):
- 64 контакта
- 4 реда
тип G раван:
- 64 контакта
- 4 реда
Намењени за исту примену, али са робуснијим дизајном, су DIN 41612 тип F (три реда) и DIN 41612 тип G (четири реда) конектори за плочу. За оба типа конектор за штампану плочу, женска летвица је доступан не само у стандардној висини већ и у нижој профилској верзији. Ово омогућава различите конфигурације размака на ПЦБ.
DIN 41612 тип F и DIN 41612 тип G се углавном користе у железнички сектор.
тип D (тип D):
- 32 контакта
- 2 реда

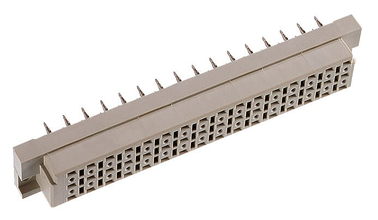

тип E (тип E):
- 48 контаката
- 2 реда
тип F (тип F):
- 48 контаката
- 3 реда
тип F flat:
- 48 контаката
- 3 реда
тип G (тип G):
- 64 контакта
- 4 реда
тип G раван:
- 64 контакта
- 4 реда

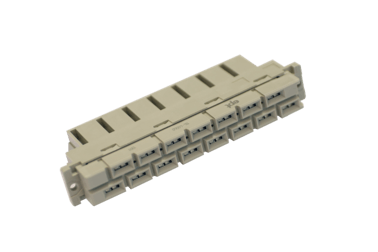

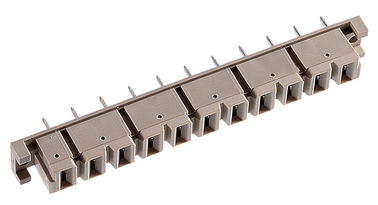

растер 5,08 мм са Faston конектором 15
A, DIN 41612 H11, DIN 41612 H15, мешовите врсте DIN 41612 H7/F24

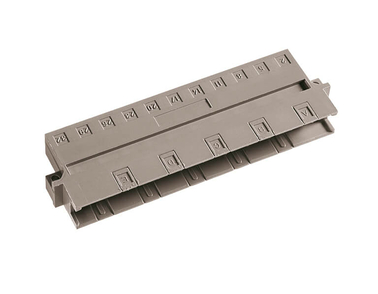

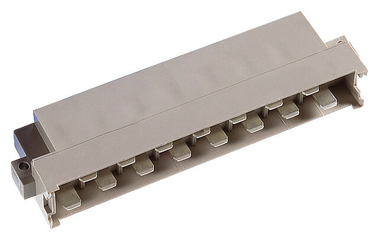

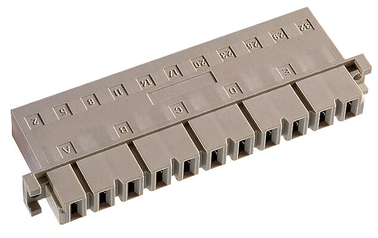

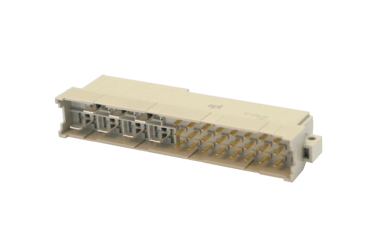

За Faston везу потребни су вам DIN 41612 H11, DIN 41612 H15 или мешовите врсте DIN 41612 H7/F24. Пружински конектор (женски конектор) за H11 и H15 доступан је у две различите висине. H7/F25 је занимљива трака конектора, која има 7 Faston конектора (15 A) и 24 контактна места за напајање (5,6 A).
VME 64x бекплејн конектори
за Vita мулти-јузерске бас системе

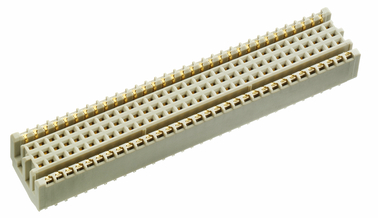

Посебна карактеристика DIN 41612 серија-а је 5-редна VME64x женски конектор. Са 160 контаката, ова женски конектор је доступна у 3 различите варијанте и 2 дужине контаката, користећи технологија утискивања. Тренутна VME64 верзија има ширину шине од 64 бита.
DIN 41612 VME64x "женски конектор" се, између осталог, користи у аерокосмичкој и одбрамбеној индустрији.
DIN 41612 VME64x "женски конектор" се, између осталог, користи у аерокосмичкој и одбрамбеној индустрији.

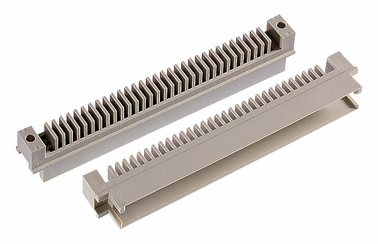

DIN 41612 конектори
за прекидаче за низовно повезивање

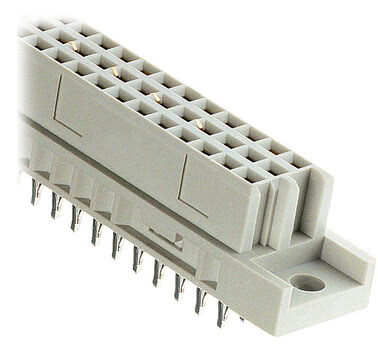

Многи системски аутобуси у технологији аутоматизације оžičени су по принципу "Daisy Chain". Провођење сигналних линија кроз неколико штампаних плоча у серији је уобичајена пракса. Међутим, ако се појединачне штампане плоче уклоне, морају се убацити премошћивачи. Овај проблем се може елегантније решити коришћењем прекидачких конеktora. Када се уклони "ћерка-картица", контакт се аутоматски краткоспоји, тако да нема потребе за мукотрпним убацивањем премошћивача.
Преглед дизајна
DIN 41612 тип B, B/2,
B/3• Стандард (X): 4,9•
предњачење (Y) + 1,0 мм: 5,9•
заостајање (Y) -0,8 мм: 4,1
B/3• Стандард (X): 4,9•
предњачење (Y) + 1,0 мм: 5,9•
заостајање (Y) -0,8 мм: 4,1
DIN 41612 тип C, C/2,
C/3• Стандард (X): 4,9•
предњачење (Y) + 1,0 мм: 5,9•
заостајање (Y) -0,8 мм: 4,1
C/3• Стандард (X): 4,9•
предњачење (Y) + 1,0 мм: 5,9•
заостајање (Y) -0,8 мм: 4,1
DIN 41612 тип R, R/2, R/3
страна спајања
• Стандард (X): 4.9•
предњачење (Y) +0,8 мм: 5,7 | + 1,0 мм: 5,9•
заостајање (Y) -0,4 мм: 4,5 | -0.8 mm: 4.1
прикључна страна
• Стандард (X): 13.0•
предњачење (Y) + 0.8 mm: 13.8•
заостајање (Y) -0.4 mm: 12.6 | -0.8: 12.2
страна спајања
• Стандард (X): 4.9•
предњачење (Y) +0,8 мм: 5,7 | + 1,0 мм: 5,9•
заостајање (Y) -0,4 мм: 4,5 | -0.8 mm: 4.1
прикључна страна
• Стандард (X): 13.0•
предњачење (Y) + 0.8 mm: 13.8•
заостајање (Y) -0.4 mm: 12.6 | -0.8: 12.2
DIN 41612 тип
D• Стандард (X): 4,9•
предњачење (Y) + 0,8 мм: 5,7
D• Стандард (X): 4,9•
предњачење (Y) + 0,8 мм: 5,7
DIN 41612 тип E (растер 2,54 mm)
• Стандард (X): 4,
9• предњачење (Y) + 0,8 мм: 5,7 (серије a, c, e)
DIN 41612 тип E (растер 5,08 мм)
• Стандард (X): 4,
9• предњачење (Y) + 0,8 мм: 5,7 (серија a)
• Стандард (X): 4,
9• предњачење (Y) + 0,8 мм: 5,7 (серије a, c, e)
DIN 41612 тип E (растер 5,08 мм)
• Стандард (X): 4,
9• предњачење (Y) + 0,8 мм: 5,7 (серија a)
DIN 41612 тип
F• Стандард (X): 6.1•
предњачење (Y) + 1.3 мм: 7.4
F• Стандард (X): 6.1•
предњачење (Y) + 1.3 мм: 7.4
DIN 41612 тип
G• Стандард (X): 6.1•
предњачење (Y) + 1.3 мм: 7.4
G• Стандард (X): 6.1•
предњачење (Y) + 1.3 мм: 7.4
ept конектор асортиман производа DIN 41612 / IEC 60603-2
" конектор, који су у складу са важећом нормом IEC 60603-2 (раније DIN 41612), у употреби су више од 50 година. И то с добрим разлогом. Иако се технологија развила и, у доба IoT-а и Индустрије 2.0, апликације постају мање, а ипак садрже више склопова, DIN конектори су и даље подједнако релевантни као и пре пет деценија – захваљујући компатибилности са најновијим дизајнима плоча, олакшаној њиховом широком разноликошћу формата, броја пинова и технологија повезивања.
Поред техника за лемљење и wire-wrap, ept такође нуди могућност добијања " фамилија конектора " у Tcom преси зона утискивања, развијеној од стране ept.
растер Асортиман ept DIN 41612 / IEC 60603-2 обухвата 12 основних типова кућишта, као и додатне верзије са размаком контаката (per- струјна оптеретивост e) од 2,54 мм или 5,08 мм. Асортиман обухвата и сигналне конекторе са струјном густином до 1,5 A и напајачке конекторе са струјном густином до 5,6 A или чак 15 A по контакту. Ова ширина опција омогућава да се фамилија конектора користи у изузетно широком спектру примена. Стандартизација обезбеђује компатибилност конектора различитих произвођача.
Вольфганг Шмид, менаџер производа, ept GmbH
DIN 41612 / IEC 60603-2 конектор за штампану плочу
Поред техника за лемљење и wire-wrap, ept такође нуди могућност добијања " фамилија конектора " у Tcom преси зона утискивања, развијеној од стране ept.
растер Асортиман ept DIN 41612 / IEC 60603-2 обухвата 12 основних типова кућишта, као и додатне верзије са размаком контаката (per- струјна оптеретивост e) од 2,54 мм или 5,08 мм. Асортиман обухвата и сигналне конекторе са струјном густином до 1,5 A и напајачке конекторе са струјном густином до 5,6 A или чак 15 A по контакту. Ова ширина опција омогућава да се фамилија конектора користи у изузетно широком спектру примена. Стандартизација обезбеђује компатибилност конектора различитих произвођача.
Вольфганг Шмид, менаџер производа, ept GmbH
DIN 41612 / IEC 60603-2 конектор за штампану плочу
Често постављана питања: питања и одговори о конектору за штампане плоче DIN 41612
Како се могу обрадити DIN 41612 конектор?Које струје се могу преносити коришћењем конеktора DIN 41612?Да ли су DIN 41612 конектор у складу са RoHS директивом?Које неусклађености DIN 41216 конектор-ови толеришу при спајању?Постоје ли погодни алати за обраду ept-ових DIN 41216 конектора? Који
Како се могу обрадити DIN 41612 конектор?
У зависности од технологије повезивања (техника прикључивања), то обухвата технологију пресовања (press-fit) или лемљења (изведба за лемљење), као и технологију пролазних рупа са рефлоу (through-hole reflow), Faston конекторе (Faston прикључак) или везу путем изолационог померања (IDC) (IDC техника).
Које струје се могу преносити коришћењем конеktора DIN 41612?
Асортиман обухвата и сигналне конекторе са струјном носивошћу (струјна оптеретивост) до 1,5 A и напајачке конекторе са струјном носивошћу до 5,6 A или чак 15 A по контакту.
Да ли су DIN 41612 конектор у складу са RoHS директивом?
Да, сви они.
Које неусклађености DIN 41216 конектор-ови толеришу при спајању?
DIN конектори имају високу толеранцију на неусклађеност. На пример, при спајању лезди (blade) и пролећних женски конектор-ова, дозвољено је померање (радијални помак) од 1 мм и у уздужном и у попречном правцу. Толеранција на угаону неусклађеност износи 4° у уздужном и 2° у попречном правцу.
Постоје ли погодни алати за обраду ept-ових DIN 41216 конектора? Који
Да, нудимо одговарајуће алате прилагођене вашем конектор-у.
Рецензије купаца за DIN ПХБ конекторе
Поштујемо жељу наших клијената за дискрецијом и стога у наставку не наводимо ниједан извор. Међутим, у
потпуности гарантујемо аутентичност ових изјава.
потпуности гарантујемо аутентичност ових изјава.
Наши купци морају бити у могућности да поуздано прилагоде нашу опрему, чак и у суровим условима. Зато се већ годинама ослањамо на високе стандарде квалитета DIN конектор компаније ept.
Био сам импресиониран широким спектром пресс-фит конектора, укључујући и косо постављене верзије.
Коришћењем THR варијанте, процес таласно лемљењеinga може бити изостављен, чинећи га знатно исплативијим.
