Velox високобрзински задња плоча
Velox® је модуларни конекторски систем за прикључке велике брзине (задња плоча). Развијен је посебно за тржишта са захтевима за високе перформансе.
Асортиман производа Velox® испуњава високе стандарде VITA46 система. Доступна су четири различита типа, сваки са опцијом прилагођене конфигурације. Ово програмерима пружа већу флексибилност приликом израде распореда штампаних плоча (PCB).
Златна облога дебљине 1,27 µm такође обезбеђује дуг век трајања система.
Асортиман производа Velox® испуњава високе стандарде VITA46 система. Доступна су четири различита типа, сваки са опцијом прилагођене конфигурације. Ово програмерима пружа већу флексибилност приликом израде распореда штампаних плоча (PCB).
Златна облога дебљине 1,27 µm такође обезбеђује дуг век трајања система.
Карактеристике
- 10 Gbit/s
- Чврст дизајн
- Испитано у складу са VITA46
- Дуг век трајања 200 циклуси спајања "
- Heavy Gold" премаз
- Унутрашњи контакти
- Модуларни систем
- конектор Прилагођена конфигурација контаката
Примене
- Војна
- примена, ваздухопловна и космичка индустрија,
- системи за тешке примене
- , телекомуникације / пренос података
Велокс: Преглед
Филтер

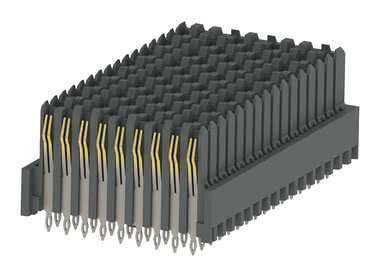

16-лево
Велокс 16-лево Ставка бр. 308-52100-41
Површина зоне за пресовање: SnPb, Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс 16-лево Ставка бр. 308-52100-42
Површина зоне за пресовање: Sn (у складу са RoHS), Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
центар
Велокс центар Ставка бр. 308-50100-41
Површина зоне за пресовање: SnPb, Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50100-42
Површина зоне за пресовање: Sn (у складу са RoHS), Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50101-41
Површина зоне за пресовање: SnPb, Прилагођено (135 контаката), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50101-42
Површина зоне за пресовање: Sn (у складу са RoHS), Прилагођено (135 контаката), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50102-41
Површина зоне за пресовање: SnPb, Прилагођено (71 пин), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50102-42
Површина зоне за пресовање: Sn (у складу са RoHS), Прилагођено (71 пин), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50103-41
Површина зоне за пресовање: SnPb, Прилагођено (80 контаката), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс центар Ставка бр. 308-50103-42
Површина зоне за пресовање: Sn (у складу са RoHS), Прилагођено (80 контаката), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
16-десно
Велокс 16-десно Ставка бр. 308-51100-41
Површина зоне за пресовање: SnPb, Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс 16-десно Ставка бр. 308-51100-42
Површина зоне за пресовање: Sn (у складу са RoHS), Потпуно опремљен (144 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив

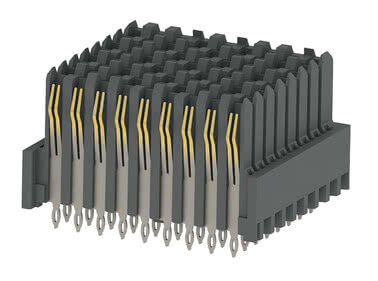

8-лево
Велокс 8-лево Ставка бр. 308-52200-41
Површина зоне за пресовање: SnPb, Потпуно опремљено (72 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Велокс 8-лево Ставка бр. 308-52200-42
Површина зоне за пресовање: Sn (у складу са RoHS), Потпуно опремљено (72 пина), Технологија повезивања: Пресс-фит, Решетка 1,8 мм, Брзина преноса података: 10 Гбит/с
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Висока брзина
Издржљив
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
Карактеристике
Velox® конектори имају робустан дизајн, укључујући позлату дебљине 1,27 μm (50 micro"). Контакти су утопљени, што пружа додатну заштиту. Све ове карактеристике доприносе изузетно дугом веку трајања од најмање 200 циклуси спајања. Velox® је стога посебно погодан за примену у високобрзинским задња плоча системима са пропусношћу података од 10 Gbit/s. Висока отпорност конектор-а већ је доказана тестовима спроведеним у складу са стандардом VITA-46.
Подаци на први поглед
Подаци на први поглед
Спецификација VITA46
Спецификације VITA 46, познате и као VPX, описују нови високобрзински систем конектора (конектор). Између осталог, подржава Gigabit Ethernet, PCI Express, Serial RapidIO и InfiniBand. Подржани су Eurocard форм-фактори 6HE и 3HE, познати из VMEbus, како би се обезбедила максимална компатибилност. Ово такође омогућава хибридне системе. Стандард VITA 46 развила је организација VITA првенствено за рачунарске системе који морају да издрже велике напоре, као што су они који се користе у војним апликацијама.
Четири различита дизајна могу се међусобно комбиновати на модуларан начин. Velox® конектор су веома флексибилни због различитих бројева контаката. Ову карактеристику додатно наглашава опција за појединачну конфигурацију варијанти.
Четири различита дизајна могу се међусобно комбиновати на модуларан начин. Velox® конектор су веома флексибилни због различитих бројева контаката. Ову карактеристику додатно наглашава опција за појединачну конфигурацију варијанти.
Перспектива програмера
"Систем конектора Velox® развила је компанија ept посебно за системе VITA-46, познате и као VPX. Асортиман Velox® обухвата четири различита типа конектора који се могу распоредити у модуларној конфигурацији. Поред тога, купци могу сами да изаберу број контакata. Могу да наруче или потпуно попуњене конекторе са 72 или 144 контакта, или прилагођену конфигурацију контакata. То програмерима пружа велику флексибилност приликом дизајнирања штампаних плоча. Систем је развијен посебно за примене са захтевима за високе перформансе. Захваљујући позлаћеном премазу и контактима смештеним унутар изолатора, изузетно је издржљив."
Често постављана питања: питања и одговори о Velox-у
За које брзине преноса података су Velox® конектор погодни? Да ли су Velox® конектор компаније ept компатибилни са другим конекторима на тржишту? Може ли ept понудити прилагођене контакт конфигурације за Velox® конектор?
За које брзине преноса података су Velox® конектор погодни?
конектор Velox® омогућавају брзине преноса података до 10 Gbit/s.
Да ли су Velox® конектор компаније ept компатибилни са другим конекторима на тржишту?
ept гарантује пуну међусобну компатибилност Velox® конектор са свим VITA-46 системима доступним на тржишту.
Може ли ept понудити прилагођене контакт конфигурације за Velox® конектор?
Сва четири различита типа Velox® конектор доступна су са прилагођеним распоредом компоненти.
