Ригид-метрички конектори (конектор) IEC 61076-4-101, растер: 2 мм
Висока густина контаката: Серија чврстих метричких конектора hm2.0 развијена је у складу са међународним стандардом IEC 61076-4-101. Оклопљени конектор са 2,0 мм растером погодан је за примене које захтевају високу густину контаката и поузданост. Стога је овај конекторски систем веома популаран у сектору задња плоча. Стандардизација обезбеђује компатибилност прикључака (конектор) међу различитим произвођачима.
Карактеристике
- Широк спектар дизајна
- Модуларни конектор-ови са 2 мм
- растер-ом 5 или 8 сигналних редова
- 12 различитих дужина
- пинова Могућ
- прилагођени распоред пинова Доступно
- са или без оклапање-а Могуће
- брзине преноса података до 3,125 Gbit/s Робустан дизајн
- Додаци као што су капачићи и кодирање
Примене
- Телекомуникације
- , мрежни
- системи, CompactPCI
- , медицинска технологија,
- индустријски рачунари (IPC)

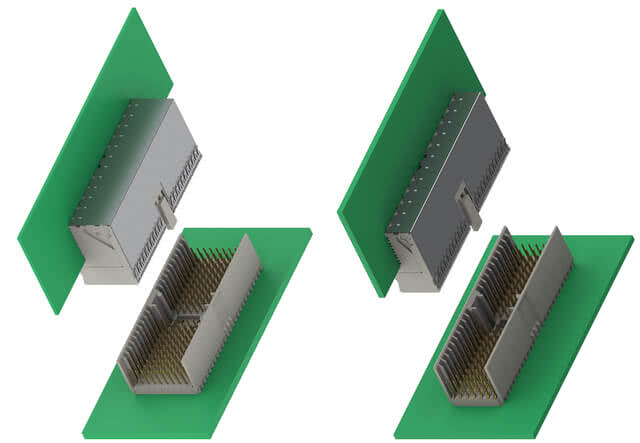

hm2.0: Преглед
Филтер
летвице
hm2.0 конектор са пиновима, тип E Ставка бр. 246-21300-15
Број стубова: 200, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

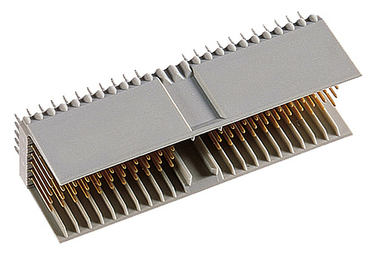

hm2.0 терминална трака, тип А Ставка бр. 244-11000-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип А Ставка бр. 244-11300-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип А Ставка бр. 244-11305-15
Број стубова: 90, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип А Ставка бр. 244-11306-15
Број стубова: 90, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

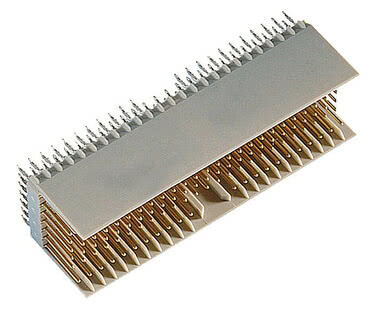

hm2.0 трака конектора типа AB25 Ставка бр. 244-61000-15
Број стубова: 125, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 трака конектора типа AB25 Ставка бр. 244-61300-15
Број стубова: 125, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

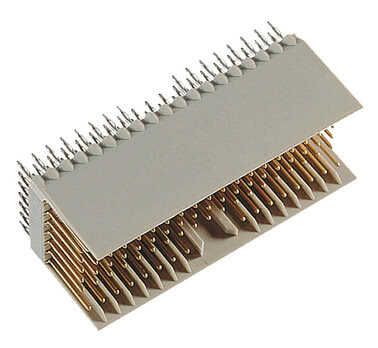

hm2.0 пин конектор, тип AB19 Ставка бр. 244-63000-15
Број стубова: 95, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 пин конектор, тип AB19 Ставка бр. 244-63300-15
Број стубова: 95, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

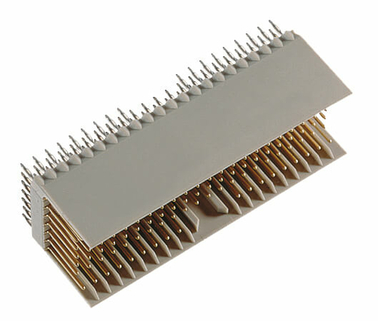

hm2.0 пин конектор, тип AB22 Ставка бр. 244-62000-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 пин конектор, тип AB22 Ставка бр. 244-62300-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

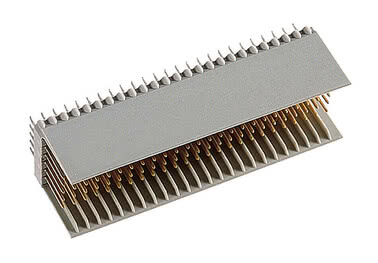

hm2.0 терминална трака, тип B25 Ставка бр. 244-21000-15
Број стубова: 125, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип B25 Ставка бр. 244-21300-15
Број стубова: 125, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

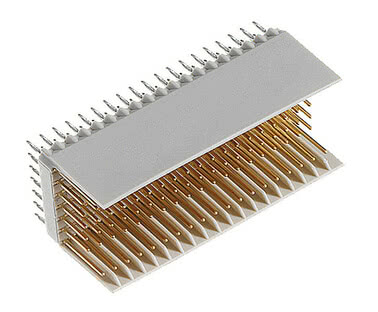

hm2.0 терминална трака, тип B19 Ставка бр. 244-23000-15
Број стубова: 95, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип B19 Ставка бр. 244-23300-15
Број стубова: 95, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

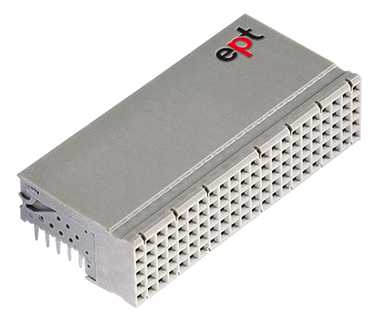

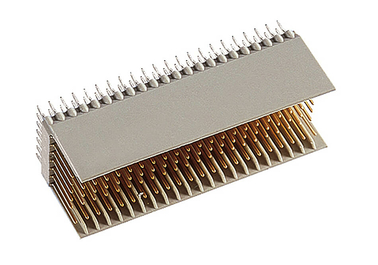

hm2.0 терминална трака, тип B22 Ставка бр. 244-22000-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип B22 Ставка бр. 244-22300-15
Број полнова: 110, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

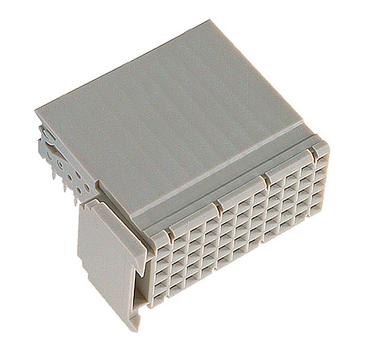

hm2.0 пин конектор, тип C Ставка бр. 244-31000-15
Број стубова: 55, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 пин конектор, тип C Ставка бр. 244-31300-15
Број стубова: 55, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, са оклопом, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

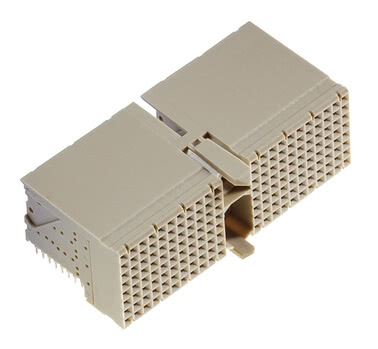

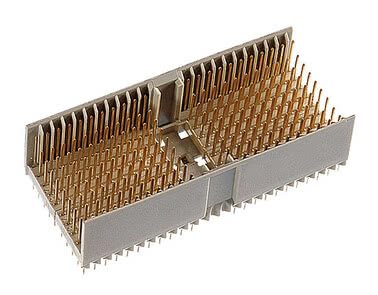

hm2.0 конектор са пиновима, тип D Ставка бр. 246-11000-15
Број стубова: 176, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 конектор са пиновима, тип D Ставка бр. 246-11300-15
Број стубова: 176, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

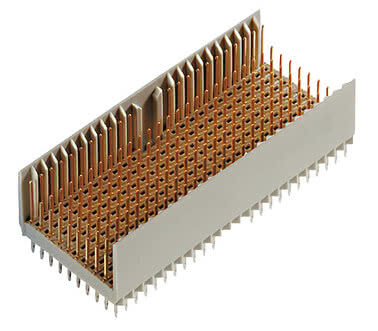

hm2.0 DE-тип терминалне плоче Ставка бр. 246-61000-15
Број стубова: 200, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 DE-тип терминалне плоче Ставка бр. 246-61300-15
Број стубова: 200, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

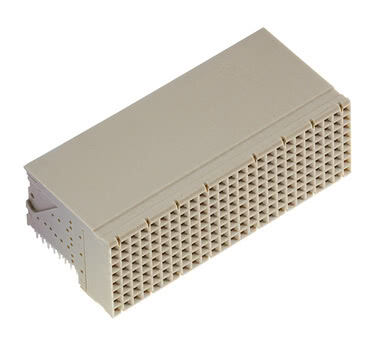

hm2.0 конектор са пиновима, тип E Ставка бр. 246-21000-15
Број стубова: 200, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

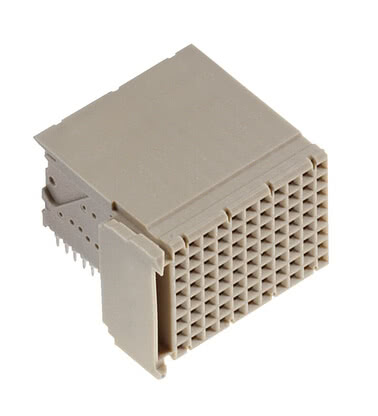

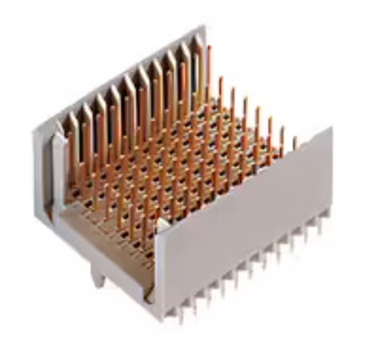

hm2.0 терминална трака, тип F Ставка бр. 246-31000-15
Број стубова: 88, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална трака, тип F Ставка бр. 246-31300-15
Број стубова: 88, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, доступно са или без оклопа, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

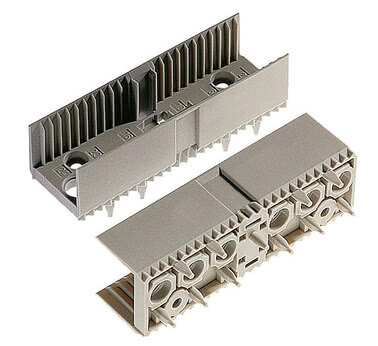

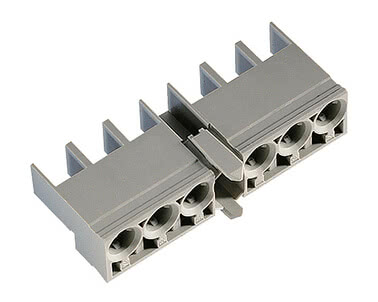

хм2.0 Л-тип терминална плоча Ставка бр. 244-51000
за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ

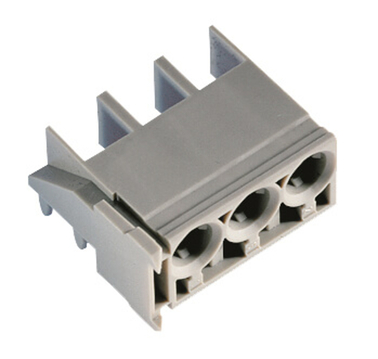

hm2.0 пин конектор, тип N Ставка бр. 244-52000
за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ
hm2.0 терминална трака, тип A15 Ставка бр. 244-13000-15
Број стубова: 60, Дужина везе 2,9 мм, за дебљине ПЦБ од најмање 1,44 мм, незаштићен, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Пасци за ножеве

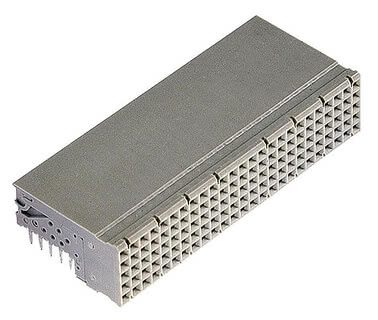

hm2.0 терминална плоча, тип C Ставка бр. 243-31320-15
Број стубова: 77, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

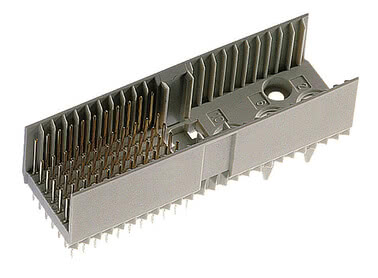

hm2.0 терминална плоча, тип M Ставка бр. 243-41010-15
Број стубова: 55, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ
hm2.0 терминална плоча, тип M Ставка бр. 243-41310-15
Број стубова: 77, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ
hm2.0 терминална плоча, тип А Ставка бр. 243-11010-15
Број полнова: 110, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11310-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11322-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11323-15
Број полнова: 100, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11360-15F
Број стубова: 154, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11709-15F
Број полнова: 100, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11710-15F
Број стубова: 154, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11715-15F
Број стубова: 154, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11734-15F
Број стубова: 154, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB25 Ставка бр. 243-61010-15
Број стубова: 125, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB25 Ставка бр. 243-61310-15
Укупно 169, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB25 Ставка бр. 243-61320-15
Укупно 169, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB25 Ставка бр. 243-61360-15F
Укупно 169, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

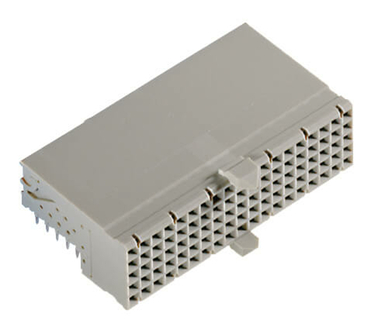

hm2.0 терминална плоча, тип AB19 Ставка бр. 243-63010-15
Број стубова: 95, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB19 Ставка бр. 243-63310-15
Број стубова: 127, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB19 Ставка бр. 243-63320-15
Број стубова: 127, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB19 Ставка бр. 243-63360-15F
Број стубова: 127, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

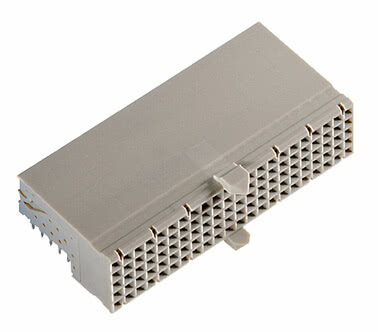

hm2.0 терминална плоча, тип AB22 Ставка бр. 243-62010-15
Број полнова: 110, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB22 Ставка бр. 243-62310-15
Број стубова: 146, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB22 Ставка бр. 243-62320-15
Број стубова: 146, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип AB22 Ставка бр. 243-62360-15F
Број стубова: 146, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B25 Ставка бр. 243-21010-15
Број стубова: 125, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B25 Ставка бр. 243-21020-15
Број стубова: 125, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B25 Ставка бр. 243-21310-15
Број стубова: 175, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B25 Ставка бр. 243-21320-15
Број стубова: 175, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија

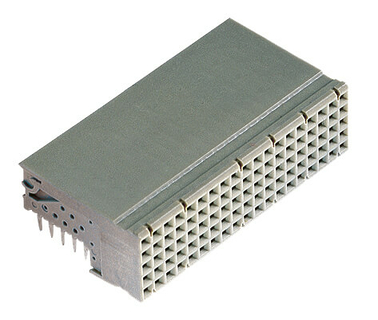

hm2.0 терминална плоча, тип B19 Ставка бр. 243-23310-15
Број стубова: 95, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23320-15
Број стубова: 133, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23360-15F
Број стубова: 133, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23361-15F
Број стубова: 133, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23371-15F
Број стубова: 133, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23700-15F
Број стубова: 133, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B19 Ставка бр. 243-23716-15F
Број стубова: 133, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22310-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22311-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22312-15
Број стубова: 132, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22320-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22351-15F
Број стубова: 132, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22360-15F
Број стубова: 154, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22361-15F
Број стубова: 154, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22371-15F
Број стубова: 154, Дужина везе 16 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип B22 Ставка бр. 243-22734-15F
Број стубова: 154, Дужина везе 14,5 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип C Ставка бр. 243-31010-15
Број стубова: 55, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип C Ставка бр. 243-31020-15
Број стубова: 55, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип C Ставка бр. 243-31310-15
Број стубова: 77, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип D Ставка бр. 245-11010-15
Број стубова: 176, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип D Ставка бр. 245-11310-15
Број полнова: 220, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип DE Ставка бр. 245-61010-15
Број стубова: 200, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип DE Ставка бр. 245-61310-15
Број стубова: 244, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип E Ставка бр. 245-21010-15
Број стубова: 200, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип E Ставка бр. 245-21310-15
Број стубова: 250, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип F Ставка бр. 245-31010-15
Број стубова: 88, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип F Ставка бр. 245-31310-15
Број полнова: 110, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип L Ставка бр. 243-51000
за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ
hm2.0 терминална плоча, тип N Ставка бр. 243-52000
за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Моћ
hm2.0 терминална плоча, тип A15 Ставка бр. 243-13010-15
Број стубова: 60, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип A15 Ставка бр. 243-13020-15
Број стубова: 60, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип A15 Ставка бр. 243-13310-15
Број стубова: 84, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 терминална плоча, тип А Ставка бр. 243-11321-15
Број стубова: 154, Дужина везе 3,7 мм, за дебљину ПЦБ > 2,2 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
Додаци
hm2.0 доња плоча штита, тип D Ставка бр. 246-11600-1
22 контакта, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8011
за HM пролећне траке, Орахово браон RAL 8011
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8012
за HM пролећне траке, Јагодно црвена RAL 3018, Спецификација телефоније
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8013
за HM пролећне траке, Плаво-љубичаста RAL 4005
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8014
за HM пролећне траке, Сјајна плава RAL 5007, 5.0 V cPCI
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8021
за HM пролећне траке, зелена божур RAL 6011
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8031
за HM пролећне траке, Кадмијум жута RAL 1021, 3.3 V cPCI
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8032
за HM пролећне траке, Слет Греј RAL 7015
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8033
за HM пролећне траке, Челично плава RAL 5011
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8034
за HM пролећне траке, Пастелна наранџаста RAL 2003
ПЕРПЕНДИКУЛАРАН
hm2.0 уметак за кодирање женског конектора Ставка бр. 244-8041
за HM пролећне траке, Окер жута RAL 1024
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8011
за траке за мерење ХМ, Орахово браон RAL 8011
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8012
за траке за мерење ХМ, Јагодно црвена RAL 3018, Спецификација телефоније
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8013
за траке за мерење ХМ, Плаво-љубичаста RAL 4005
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8014
за траке за мерење ХМ, Сјајна плава RAL 5007, 5.0 V cPCI
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8021
за траке за мерење ХМ, зелена божур RAL 6011
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8031
за траке за мерење ХМ, Кадмијум жута RAL 1021, 3.3 V cPCI
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8032
за траке за мерење ХМ, Слет Греј RAL 7015
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8033
за траке за мерење ХМ, Челично плава RAL 5011
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8034
за траке за мерење ХМ, Пастелна наранџаста RAL 2003
ПЕРПЕНДИКУЛАРАН
hm2.0 кодирање уметка траке ножева Ставка бр. 243-8041
за траке за мерење ХМ, Окер жута RAL 1024
ПЕРПЕНДИКУЛАРАН
hm2.0 доња плоча штита, тип А Ставка бр. 244-11600-1
22 контакта, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип B25 Ставка бр. 244-21600-1
25 контаката, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип B19 Ставка бр. 244-23600-1
19 контаката, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип B22 Ставка бр. 244-22600-1
22 контакта, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип C Ставка бр. 244-31600-1
11 контаката, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип E Ставка бр. 246-21600-1
25 контаката, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
hm2.0 доња плоча штита, тип F Ставка бр. 246-31600-1
11 контаката, Дужина конектора: 3,4 мм, за дебљине ПЦБ од најмање 1,44 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Пресс-фит технологија
хм2.0 Шрауд А Ставка бр. 243-5525-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд А Ставка бр. 243-5525-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд А Ставка бр. 243-5525-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд А Ставка бр. 243-5525-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд А Ставка бр. 243-5525-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ19 Ставка бр. 243-5719-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ19 Ставка бр. 243-5719-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ19 Ставка бр. 243-5719-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ19 Ставка бр. 243-5719-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ19 Ставка бр. 243-5719-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ22 Ставка бр. 243-5722-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ22 Ставка бр. 243-5722-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ22 Ставка бр. 243-5722-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ22 Ставка бр. 243-5722-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ22 Ставка бр. 243-5722-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ25 Ставка бр. 243-5725-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ25 Ставка бр. 243-5725-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ25 Ставка бр. 243-5725-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ25 Ставка бр. 243-5725-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд АБ25 Ставка бр. 243-5725-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б25 Ставка бр. 243-5625-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б25 Ставка бр. 243-5625-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б25 Ставка бр. 243-5625-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б25 Ставка бр. 243-5625-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б25 Ставка бр. 243-5625-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б19 Ставка бр. 243-5619-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б19 Ставка бр. 243-5619-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б19 Ставка бр. 243-5619-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б19 Ставка бр. 243-5619-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б19 Ставка бр. 243-5619-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б22 Ставка бр. 243-5622-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б22 Ставка бр. 243-5622-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б22 Ставка бр. 243-5622-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б22 Ставка бр. 243-5622-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Б22 Ставка бр. 243-5622-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Ц Ставка бр. 243-5511-1/1
за дебљине ПЦБ од 3,2–4,0 мм, x = 4,5 мм, y = 14,95 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Ц Ставка бр. 243-5511-2/1
за дебљине ПЦБ од 4,0–4,8 мм, x = 3,7 мм, y = 14,15 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Ц Ставка бр. 243-5511-3/1
за дебљину ПЦБ > 4,8 мм, x = 2,9 мм, y = 13,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Ц Ставка бр. 243-5511-4/1
за дебљине ПЦБ од 2,4–3,2 мм, x = 4,9 мм, y = 15,35 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
хм2.0 Шрауд Ц Ставка бр. 243-5511-5/1
за дебљине ПЦБ < 2,4 мм, x = 6,3 мм, y = 16,75 мм, Испитано у складу са IEC 61076-4-101
ПЕРПЕНДИКУЛАРАН
Различити број полoва? Различите висине стака? Алтернативни контактни премази? Вarianте са посебним конфигурацијама? Заостајући контакти?
Карактеристике
hm2.0 конектори (конектор) се, између осталог, користе у CompactPCI. То је PICMG стандард за врхунске системе у 19-инчна техника технологији са пасивном задња плоча. Захваљујући свом робусном дизајну и брзинама преноса података до 3,125 Gbit/s, погодни су за захтевне услове у погледу перформанси, робусности и поузданости. hm2.0 конектор се такође све више користи у индустријским апликацијама, јер има робустан систем спајања и, са 2 мм растер-ом, високу густину контаката. конектор је доступан са 5 или 8 сигналних редова и 12 различитих дужина пинова.
Подаци на први поглед
Подаци на први поглед
Производимо ваше прилагођене, по мери израђене конектор за вашу примену.
се
сада за прилагођене конектор
- Остале количине пинова
- Остале висине стакла
- Алтернативни контактни премази
се
сада за прилагођене конектор
Стандард IEC 61076-4-101
Серија чврсто-метричких конектора ept hm2.0 развијена је и произведена у складу са међународним стандардом IEC 61076-4-101. То осигурава корисницима глобални стандард за повезивање штампаних плоча помоћу вишепинских конектора. Штампане плоче се могу лако заменити из једног система у други. Кључни параметри као што су фиксација, оклапање и кодирање остају компатибилни у различитим апликацијама.
ept hm2.0 конектор су дизајнирани са метричком решетком од 2 мм. Ови конектори (конектор) могу се лако распоредити у низ без прекидања 2 мм растер на интерфејсима. Овај мрежни распоред нуди предности, посебно у дизајну штампане плоче, јер се не троши простор унутар појединачних модула конектора.
Модули A, D, L и M опремљени су вишефункционалним блоком. У њему се смештају уметци за кодирање прописани стандардом. Уграђени водичи обезбеђују правилно поравнање мушког и женског конектора једног према другом, као и заштиту од погрешног убацивања (заштита од окретања) пре успостављања контакта. Кодирајући уметци се закључавају или откључавају помоћу једноставног алата за уметање и вађење.
ept нуди четири различите дужине за "прикључна страна" (страна за повезивање) и три дужине за "страна спајања" (страна за прикључивање) hm2.0 прикључника са сечицама. Различите дужине везе су неопходне како би се осигурало да се при прикључивању или искључивању склопова прво успоставе или прекину одређене сигналне или масене линије. Дуге везе од 11,25 мм пре свега су потребне за редове оклопа z и f.
Да би се олакшало поравнање и спречило увијање конеktора (конектор), изолациона тела (изолационо тело) су фасетирана на крајевима. Ове фасе омогућавају прецизно позиционирање на штампаној плочи и пружају модулима неопходну стабилност један у односу на други.
Да би се спречиле забуне између штампаних плоча, кодирање конектор је од суштинског значаја у савременом басном систему. Опција за кодирање је већ прописана у IEC 61076-4-101. Такозвани уметци за кодирање могу се ручно уклопити у вишенаменски блок конектора типова A, D, L и M. Различити уметци су обојени по бојама и стога се могу брзо препознати на први поглед.
ept hm2.0 конектор су дизајнирани са метричком решетком од 2 мм. Ови конектори (конектор) могу се лако распоредити у низ без прекидања 2 мм растер на интерфејсима. Овај мрежни распоред нуди предности, посебно у дизајну штампане плоче, јер се не троши простор унутар појединачних модула конектора.
Модули A, D, L и M опремљени су вишефункционалним блоком. У њему се смештају уметци за кодирање прописани стандардом. Уграђени водичи обезбеђују правилно поравнање мушког и женског конектора једног према другом, као и заштиту од погрешног убацивања (заштита од окретања) пре успостављања контакта. Кодирајући уметци се закључавају или откључавају помоћу једноставног алата за уметање и вађење.
ept нуди четири различите дужине за "прикључна страна" (страна за повезивање) и три дужине за "страна спајања" (страна за прикључивање) hm2.0 прикључника са сечицама. Различите дужине везе су неопходне како би се осигурало да се при прикључивању или искључивању склопова прво успоставе или прекину одређене сигналне или масене линије. Дуге везе од 11,25 мм пре свега су потребне за редове оклопа z и f.
Да би се олакшало поравнање и спречило увијање конеktора (конектор), изолациона тела (изолационо тело) су фасетирана на крајевима. Ове фасе омогућавају прецизно позиционирање на штампаној плочи и пружају модулима неопходну стабилност један у односу на други.
Да би се спречиле забуне између штампаних плоча, кодирање конектор је од суштинског значаја у савременом басном систему. Опција за кодирање је већ прописана у IEC 61076-4-101. Такозвани уметци за кодирање могу се ручно уклопити у вишенаменски блок конектора типова A, D, L и M. Различити уметци су обојени по бојама и стога се могу брзо препознати на први поглед.
hm2.0 модуларност система
ept hm2.0 модули нуде низ опција за оптимизацију високих густина контаката, посебно када се комбинују са коаксијалним или оптичким влакнима.
Коришћењем модула типа A, могу се производити конектори дужине 50 мм у корацима од 25 мм до било које жељене укупне дужине.
конектор са мултифункционалним блоком (типови A, M, L) преферирано се позиционишу на почетку реда конектора. Модули типа B, са друге стране, позиционишу се само између других модула.
Модули типа C и N ширине 25 мм позиционишу се на крају реда конектора због заштите од обрнуте поларности. Исправно слагање модула обезбеђују кодирајући уметци у мултифункционалном блоку и модули типова C и N.
Коришћењем модула типа A, могу се производити конектори дужине 50 мм у корацима од 25 мм до било које жељене укупне дужине.
конектор са мултифункционалним блоком (типови A, M, L) преферирано се позиционишу на почетку реда конектора. Модули типа B, са друге стране, позиционишу се само између других модула.
Модули типа C и N ширине 25 мм позиционишу се на крају реда конектора због заштите од обрнуте поларности. Исправно слагање модула обезбеђују кодирајући уметци у мултифункционалном блоку и модули типова C и N.
hm2.0 за апликације високог брзинског режима
Примене високог брзинског преноса могу се реализовати коришћењем hm2.0 конектора компаније ept. Под доле наведеним условима, демонстративно су постигнути брзини преноса података до 3.125 Gbit/s.
- Два пара hm2.0 конектора компаније ept
- , две стандардне FR4 плоче дебљине 1,6 мм са дужином траке од 115 мм
- , једна стандардна FR4 задња плоча дебљине 4,4 мм са дужином траке од 400 мм
- Посебна пажња се посвећује грешкама у повезивању, ефектима "stub", ефектима "skin" и диелектричним губицима током дизајнирања примене.
Са задовољством ћемо вам доставити додатне детаље и релевантну техничку литературу у вези са применама високог брзинског преноса користећи hm2.0 конекторе. Молимо вас да нас слободно контактирате.
Често постављана питања: питања и одговори о hm2.0
За које брзине преноса података су погодни hm2.0 конектор? Да ли је могуће утиснути компоненте у исти отвор на штампаној плочи са обе стране користећи hm2.0 бекплејн систем?
За које брзине преноса података су погодни hm2.0 конектор?
hm2.0 конектори омогућавају брзине преноса података до 3,125 Gbit/s.
Да ли је могуће утиснути компоненте у исти отвор на штампаној плочи са обе стране користећи hm2.0 бекплејн систем?
Не, нажалост то није могуће. Међутим, пронашли смо друго решење за ово. Праволинијски пин-хедери су такође доступни са дугим пиновима. То значи да се након процеса уметања на задњу страну задња плоча-а притисне заштитни поклопац. Ово омогућава да се такозване "задне транзиционе плоче" убаце и са задње стране.
