Плоча-на-плочу конектори у медицинској технологији
Прави контакти у сектору медицинске технологије
У медицинској технологији, повезани медтек уређаји опремљени све већим бројем паметних сензора доминираће пејзажом. Најстрожи прописи и највиши нивои заштите од отказа постављају стандарде које морају испуњавати коришћени производи и компоненте. Минијатуризација, брзине преноса података и електромагнетно зрачење су специфични захтеви који се односе на конекторе од плоче до плоче. За програмере хардвера, ови критеријуми значајно обликују дизајн уређаја.
Данас пацијенти и даље морају да се прилагоде структурама здравственог система. До сутра – а Делоитове прогнозе односе се на 2025. годину – здравствена заштита ће бити организована на потпуно супротан начин, усмерена на пацијенте, њихову локацију и њихов распоред. Помак ка овој "4P медицини" (предвиђајућа, превентивна, персонализована, партиципативна) покрећу бројне дигиталне иновације.
Овај парадигматски помак биће очигледан међу произвођачима медицинских уређаја. Број паметних сензора расте како се производи повезују у оквиру Интернета медицинских ствари (IoMT). Нега пацијената постаје практичнија, на пример путем бежичних веза са електронским здравственим картонима и преноса и праћења виталних знакова у реалном времену. Аналитика података, когнитивне методе и роботика отварају додатна поља потенцијала у здравственом сектору.
Овај парадигматски помак биће очигледан међу произвођачима медицинских уређаја. Број паметних сензора расте како се производи повезују у оквиру Интернета медицинских ствари (IoMT). Нега пацијената постаје практичнија, на пример путем бежичних веза са електронским здравственим картонима и преноса и праћења виталних знакова у реалном времену. Аналитика података, когнитивне методе и роботика отварају додатна поља потенцијала у здравственом сектору.
Високобрзинска технологија и ЕМЦ у медицинским уређајима

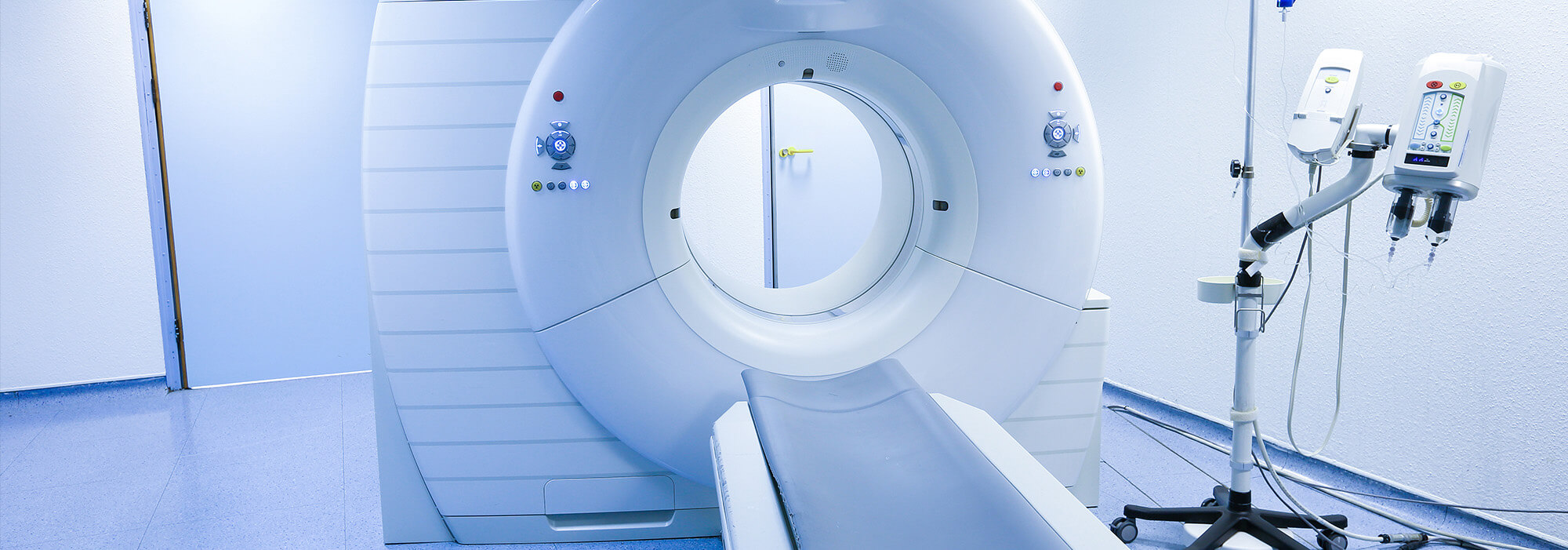

Системи за медицинско снимање као што су ЦТ скенери, МРИ апарати и дигитални рендгенски апарати обрађују до 20 Гбит/с података о сликама и пацијентима у реалном времену. Исто важи и за телемедицину и апликације за даљинско праћење. Слично томе, у хируршкој роботици потребна је пренос слика и контролних команди у реалном времену између конзоле хирурга и роботског система. Ендоскопија високе резолуције, као и имплантабилни уређаји и системи за праћење пацијената, представљају додатна поља која се ослањају на пренос података, али такође придају велику важност аспектима дизајна ЕМЦ-а ради имунитета на сметње и безбедности пацијената.
Даљи трендови, као што су пораст технологије сензора са више извора и све више међусобно повезани системи, захтевају брз, поуздан и безбедан пренос података кроз различите интерфејсе – што је фактор који се посебно односи на медтех уређаје. Интегритет сигнала игра кључну улогу у апликацијама у којима су изузетно прецизни и поуздани подаци од пресудне важности. Константне струје и тачни подаци су од суштинског значаја за обезбеђивање функционалне безбедности, поузданости и ефикасности уређаја. Високе битне стопе, понекад на великим удаљеностима, могу толико озбиљно нарушити електричне сигнале због сметњи као што су шум, губитак (повратна спрега), изобличење и укрштени сигнал да долази до грешака и квара уређаја.
Даљи трендови, као што су пораст технологије сензора са више извора и све више међусобно повезани системи, захтевају брз, поуздан и безбедан пренос података кроз различите интерфејсе – што је фактор који се посебно односи на медтех уређаје. Интегритет сигнала игра кључну улогу у апликацијама у којима су изузетно прецизни и поуздани подаци од пресудне важности. Константне струје и тачни подаци су од суштинског значаја за обезбеђивање функционалне безбедности, поузданости и ефикасности уређаја. Високе битне стопе, понекад на великим удаљеностима, могу толико озбиљно нарушити електричне сигнале због сметњи као што су шум, губитак (повратна спрега), изобличење и укрштени сигнал да долази до грешака и квара уређаја.
Усклађеност са релевантним индустријским стандардима
У складу са регулаторним захтевима као што су Уредба о медицинским уређајима (MDR) у Европској унији или прописи Управе за храну и лекове (FDA) у САД, неопходно је обезбедити одобрење и безбедну употребу уређаја. Поред тога, доминантан тренд међу свим дизајнерима хардвера је захтев да се све мањи простор за уградњу у медицинским уређајима користи још ефикасније, док оптерећења уређаја у погледу удара, вибрација и осцилација, као и термичких и хемијских утицаја окружења, и даље захтевају робустност свих уређаја.
Поред тога, постоје три фокусирана индустријска стандарда специфична за примену у MedTech уређајима која се морају узети у обзир у свим дизајнима. Прво, ISO 80369-1, који се бави методологијом дизајна за смањење ризика од неправилног повезивања медицинских уређаја или прибора. Друго, IEC 60601, која описује опште захтеве за основну безбедност и суштинске карактеристике перформанси, укључујући електромагнетну интерференцију (EMI) и електромагнетну компатибилност (EMC). И треће, ISO 13485, која се односи на системе квалитета одговорне за уследљивост компоненти и процеса који се користе у производном процесу.
Поред тога, постоје три фокусирана индустријска стандарда специфична за примену у MedTech уређајима која се морају узети у обзир у свим дизајнима. Прво, ISO 80369-1, који се бави методологијом дизајна за смањење ризика од неправилног повезивања медицинских уређаја или прибора. Друго, IEC 60601, која описује опште захтеве за основну безбедност и суштинске карактеристике перформанси, укључујући електромагнетну интерференцију (EMI) и електромагнетну компатибилност (EMC). И треће, ISO 13485, која се односи на системе квалитета одговорне за уследљивост компоненти и процеса који се користе у производном процесу.
Плоча-на-плоча конектори као преносиоци сигнала
Како сложеност и густина интеграције медицинских уређаја настављају да расту, а постојеће и нове функционалности морају да се интегришу у најскученијим просторима, захтеви постављени пред борд-то-боард конекторе – који служе као мост између штампаних плоча – су огромни. Широк спектар радних окружења и примена излаже уређаје вибрацијама и ударима. Конектори морају да обезбеде дугорочну поузданост контакта чак и током микропокрета. Робустност, пренос података и ЕМЦ оклопљење су три основна стуба механичког дизајна уређаја за програмере хардвера.
Најновија генерација конеktора мора да минимизује сметње у преносу сигнала, а дизајн контаката конеktора мора бити савршено прилагођен томе. Стога је циљ увек да се избегну ризици у преносу података, који углавном укључују флуктуације импедансе изазване променама у материјалу и геометрији, као и слабљење услед губитка при уметању и повратног губитка, и укрштеног сигнала.
Најновија генерација конеktора мора да минимизује сметње у преносу сигнала, а дизајн контаката конеktора мора бити савршено прилагођен томе. Стога је циљ увек да се избегну ризици у преносу података, који углавном укључују флуктуације импедансе изазване променама у материјалу и геометрији, као и слабљење услед губитка при уметању и повратног губитка, и укрштеног сигнала.
Заштита сигнала као основа

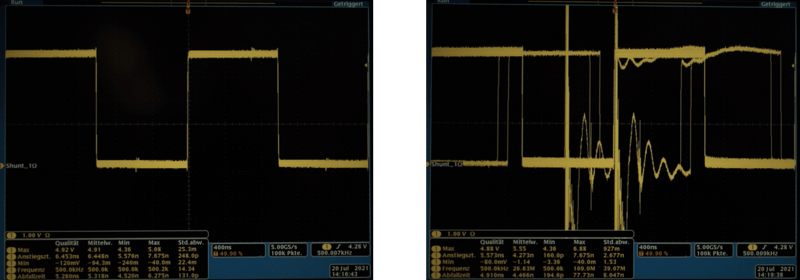

Високобрзи сигнали захтевају посебну заштиту од електромагнетских сметњи. Конектор може да делује и као извор сметњи и као пријемник. У таквим случајевима препоручује се заштита сигнала уз помоћ заштитне плоче како би се осетљиви сигнали заштитили од спољних сметњи. Слика испод илуструје како чак и мали електрични импулс може искривити корисни сигнал.
Пријемник више није у стању да недвосмислено тумачи дигитална стања HDMI сигнала након само кратког импулса од 0,5 kV, док пренос сигнала кроз оклопљени конектор остаје стабилан чак и на 4,4 kV.
Куплинска индуктанса LK карактерише конектор у погледу његових електричних својстава у оба режима – извора и пријемника. Ово важи и за имунитет и за емисије. Ако су индуковани напон (Uind), напон генератора (UGen) и константа генератора (kGen) познати, специфична максимална дозвољена купљивна индуктанса (LK) може се одредити помоћу ове једначине:
LK = Uind / (UGen * kGen) (једначина 1)
Индуктивност купљења такође помаже кориснику да изабере одговарајући конектор у погледу електромагнетске компатибилности и да избегне скупо и дуготрајно испитивање методом покушаја и грешке у EMC лабораторији. Ево примера: за HDMI сигнал, за конкретан случај, одређена је максимална индуктанса купљења од 47 pH при напону од 4,4 kV. Ако вредност пређе ту границу, сигнал се више неће преносити без сметњи.
Куплинска индуктанса LK карактерише конектор у погледу његових електричних својстава у оба режима – извора и пријемника. Ово важи и за имунитет и за емисије. Ако су индуковани напон (Uind), напон генератора (UGen) и константа генератора (kGen) познати, специфична максимална дозвољена купљивна индуктанса (LK) може се одредити помоћу ове једначине:
LK = Uind / (UGen * kGen) (једначина 1)
Индуктивност купљења такође помаже кориснику да изабере одговарајући конектор у погледу електромагнетске компатибилности и да избегне скупо и дуготрајно испитивање методом покушаја и грешке у EMC лабораторији. Ево примера: за HDMI сигнал, за конкретан случај, одређена је максимална индуктанса купљења од 47 pH при напону од 4,4 kV. Ако вредност пређе ту границу, сигнал се више неће преносити без сметњи.
Посебно дизајнирано за захтевне индустријске примене

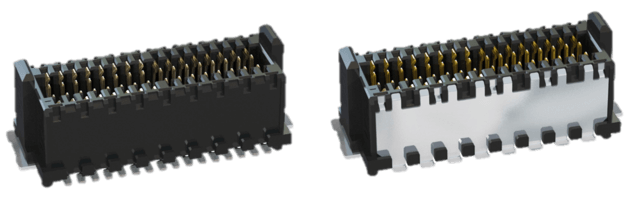

Породица производа Zero8 компаније ept дизајнирана је да испуни ове високе стандарде у медицинској технологији и, захваљујући својој високој скалабилности, нуди идеалну прилагодљивост појединачним захтевима – форм-фактори, висина слојева и број пинова могу се одабрати појединачно за сваки случај. Лежишта и конектори су тренутно доступни у средњепрофилним и нископрофилним верзијама, а у будућности ће бити доступни и као високопрофилне и угаоне верзије. Захваљујући различитим висинама профила, Zero8 конектори могу да прихвате размак између ПХБ од 6,00 мм до 21,00 мм, а број пинова варира између 12 и 80. У сврху заштите, могуће је одабрати заштиту за обе стране пара конектора; наравно, сви Zero8 конектори су међусобно компатибилни и могу се слободно комбиновати.
ScaleX технологија двостране везе може да издржи сурове услове индустријске примене и обезбеђује поуздан контакт под механичким оптерећењем као што су ударци и вибрације. Она такође компензује толеранције на страни уређаја у свим правцима када су конектори спојени. ЕМЦ заштита штити сигнале у индустријским окружењима од спољашњих утицаја, док својства материјала гарантују брзину преноса података до 16 Gbit/s.
Више информација о Zero8 »
ScaleX технологија двостране везе може да издржи сурове услове индустријске примене и обезбеђује поуздан контакт под механичким оптерећењем као што су ударци и вибрације. Она такође компензује толеранције на страни уређаја у свим правцима када су конектори спојени. ЕМЦ заштита штити сигнале у индустријским окружењима од спољашњих утицаја, док својства материјала гарантују брзину преноса података до 16 Gbit/s.
Више информација о Zero8 »
Значај избора правог конектора за апликацију високог брзинског преноса не треба потцењивати. Као што је овде описано, постоји много истовремених захтева, нарочито у сектору медицинске технологије. Механичка или електрична својства која конектори за повезивање плоча морају да испуне, као и дизајн периферних веза конектора – сви су то сложени детаљи који могу бити пресудни у процесу избора, па чак и на нивоу појединачних пинова.
