Коннектори од плоче до плоче за индустријске сензоре и камерне системе
Минијатуризација, пренос података велике брзине и робустност: тренутни трендови у индустријској аутоматизацији постављају све веће захтеве пред сензоре и камерне системе, као и пред њихове унутрашње компоненте. При избору правог конектора стога је важно узети у обзир различите критеријуме у зависности од специфичне примене.
Тренутни трендови у технологији сензора и камера
Растући тренд ка модуларизацији и концепт Индустрије 4.0 имају значајан утицај на савремену технологију сензора и камера. Сензори се сада углавном дизајнирају са модуларном структуром како би се смањили трошкови у развоју и реализацији производа. Кућишта су стандардизована, док функционалност сензора дефинише електроника. Променљиве штампане плоче могу се појединачно комбиновати коришћењем угловних или мезанинских конектора (сл. 1). Стандартизовани дизајн нуди корисницима предности кроз доследну обраду током монтаже, пуштања у рад и коришћења сензора.
Поред тога, сензори и камерни системи за индустријску аутоматизацију постају све интелигентнији. Поред саме прикупљања података о мерењу, у уређаје се стога интегришу и додатне функције:
Поред тога, сензори и камерни системи за индустријску аутоматизацију постају све интелигентнији. Поред саме прикупљања података о мерењу, у уређаје се стога интегришу и додатне функције:
- Напредне дијагностичке функције за праћење животног века сензора и откривање кварова
- Конфигурација сензора
- Даљинско одржавање
- Комуникација од сензора до облака и интеграција функционалности баса или IO-Link
Захтеви за модерне сензоре и камерне системе
У складу са овим трендовима, данашњи сензори и камерни системи подлежу одређеним захтевима, који, природно, такође утичу на конекторе који ће се користити:
- Висок степен
- минијатуризације Поуздани високобрзински пренос
- Добра електромагнетна компатибилност (ЕМК)
- Заштита од неповољних атмосферских услова
- Изузетна робустност
Бела књига о технологији сензора
За додатне детаље о захтевима за модерне сензоре и камерне системе и о томе како одабрати прави конектор, радо ћемо вам послати наш бесплатни технички преглед:
Избор правог конектора
Сенатори и камерни системи који се користе у непосредној близини машина, на пример, изложени су нарочито суровим условима окружења. Иако инкапсулација може заштитити електронику од ових спољних утицаја, то такође захтева решење за повезивање које је компатибилно са процесом инкапсулације. Ово често представља проблем за стандардне конекторе, јер је нарочито осетљива спојна површина заштићена од масе за ливење, а уобичајена контактна технологија "језичак-осувина" не пружа неопходну IP заштиту за ове материјале.

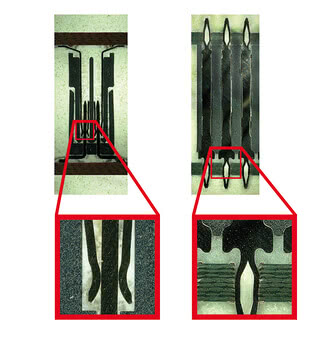

Да би се ипак обезбедила неопходна поузданост, препоручљиво је одабрати једноделно решење за повезивање, односно конектор који не захтева конвенционално подручје за спајање. Ово омогућава издржљиво и робустно решење за повезивање у којем се спречава продирање ливеног материјала у контактну површину (Сл. 2).
За примене које посебно захтевају чврстоћу конектора, такође се препоручује веза на штампаној плочи (PCB) коришћењем press-fit зона са обе стране – метода доказана милијардама пута. Једна компонента успоставља и механичку и електричну везу. Ово такође избегава сложене радове на лемљењу или скупе кабловске решења, чиме се остварује уштеда до 50 процената. Елиминацијом зоне спајања у комбинацији са пресс-фит технологијом, конектор такође може да издржи ударне оптерећења од 50 до 200 g без прекида контакта.
Да би се ипак обезбедила неопходна поузданост, препоручљиво је одабрати једноделно решење за повезивање, односно конектор који не захтева конвенционално подручје за спајање. Ово омогућава издржљиво и робустно решење за повезивање у којем се спречава продирање ливеног материјала у контактну површину (Сл. 2).
За примене које посебно захтевају чврстоћу конектора, такође се препоручује веза на штампаној плочи (PCB) коришћењем press-fit зона са обе стране – метода доказана милијардама пута. Једна компонента успоставља и механичку и електричну везу. Ово такође избегава сложене радове на лемљењу или скупе кабловске решења, чиме се остварује уштеда до 50 процената. Елиминацијом зоне спајања у комбинацији са пресс-фит технологијом, конектор такође може да издржи ударне оптерећења од 50 до 200 g без прекида контакта.
Прилагођени вебинари
Да
ли вам је потребан детаљан водич за избор праве технологије повезивања која одговара вашим захтевима? Ако јесте, зашто не бисте резервисали бесплатан вебинар код нас?
Понудићемо вам свеобухватан преглед различитих доступних технологија конектора, пружајући не само детаљне информације већ и корисне савете изнутра.
ли вам је потребан детаљан водич за избор праве технологије повезивања која одговара вашим захтевима? Ако јесте, зашто не бисте резервисали бесплатан вебинар код нас?
Понудићемо вам свеобухватан преглед различитих доступних технологија конектора, пружајући не само детаљне информације већ и корисне савете изнутра.
Погодни конектори за сензорске и камерне системе
flexilinkb-t-b
Наш flexilinkb-t-b конектор испуњава управо ове захтеве за чврстоћу и поузданост и такође је доступан уз проверену press-fit технологију.
Више информација о производу можете пронаћи овде:
Flexilink »
Наш flexilinkb-t-b конектор испуњава управо ове захтеве за чврстоћу и поузданост и такође је доступан уз проверену press-fit технологију.
Више информација о производу можете пронаћи овде:
Flexilink »
Сензори, као и камерни системи, постају све компактнији како се њихове перформансе побољшавају. Висока брзина и минијатуризација су овде кључни захтеви. За минијатуризоване апликације високих перформанси, решења која користе штедљиву SMT технологију са пичем од 0,5 до 0,8 мм су нарочито погодна.
Колибри

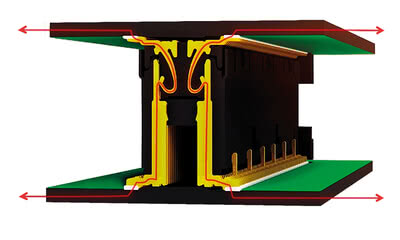

са својим дизајном контаката оптимизованим за велике брзине, конектор за штампане плоче омогућава брзо и безметазно преношење сигнала од 10 Gbit/s. Опционално оклопљење такође пружа заштиту од електромагнетних сметњи.
Више информација о производу можете пронаћи овде:
Колибри »
са својим дизајном контаката оптимизованим за велике брзине, конектор за штампане плоче омогућава брзо и безметазно преношење сигнала од 10 Gbit/s. Опционално оклопљење такође пружа заштиту од електромагнетних сметњи.
Више информација о производу можете пронаћи овде:
Колибри »

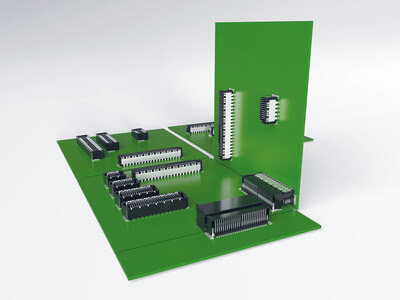

Када су у питању паметни сензори и камерни системи, чврстоћа, висока брзина и добра EMC учинак су добро познати захтеви за конектор. Поред тога, препоручљиво је одабрати производ који нуди широк спектар могућности примене захваљујући својој модуларности. Ако су сви конектори унутар породице производа међусобно компатибилни и могу се слободно комбиновати, то такође помаже да се избегну дуготрајни циклуси одобрења, чиме се штеди време и новац. Висока скалабилност омогућава програмерима да прилагоде различите дизајне, висине стека и број пинова својим специфичним захтевима. Такође могу да бирају између заклоњених и незаклоњених, као и угловних и праволинијских конеktора.
Zero8
серија SMT конектора за штампане плоче поуздано повезује штампане плоче при брзинама преноса података до 16 Gbit/s и испуњава све горе наведене захтеве.
Више информација о производу можете пронаћи овде:
Zero8 »
серија SMT конектора за штампане плоче поуздано повезује штампане плоче при брзинама преноса података до 16 Gbit/s и испуњава све горе наведене захтеве.
Више информација о производу можете пронаћи овде:
Zero8 »
