Бела књига: Како плоча-на-плоча конектори постижу чврстоћу и који фактори утичу на конектор
Било да је у питању ваздухопловство, индустријска аутоматизација, транспорт или здравство: конектори од плоче до плоче увек морају да обезбеде поуздану пренос сигнала и ни под којим околностима не смеју да откажу. Истовремено, изложени су низу окружењских оптерећења: Механички напони као што су ударци, вибрације и осцилације угрожавају стабилност преноса података, као и термички и хемијски утицаји окружења изазвани екстремним температурама, значајним флуктуацијама температуре, штетним гасовима, влагом и прљавштином. Стога произвођачи висококвалитетних конеktора за штампане плоче примењују читав низ мера како би заштитили своје конеktоре од плоче до плоче од ових напона.
Чврстоћа конектора плоча упркос минијатуризацији

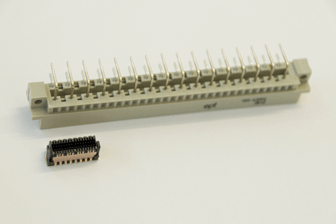

Модерно електрично инжењерство је, више него икада, предмет једног посебног тренда: минијатуризације. Склопови и њихове компоненте не само да морају постати све моћнији, већ и све мањи. Ипак, често се користе у суровим условима реалног света. Компоненте, укључујући конекторе, стога постају све осетљивије, а истовремено издржавају исти ниво оптерећења. Међутим, висококвалитетни конектор не само да подноси овај напон подједнако добро као и свој старији и већи еквивалент, већ и боље. То је због напретка у саставу материјала и дизајну производа, на пример у геометрији изолационог кућишта. На чврстоћу конектора
плоча-на-плочу утиче широк спектар фактора:
плоча-на-плочу утиче широк спектар фактора:
- Дизајн површинског
- контакта Контактни систем
- Технологија повезивања
- Дизајн изолатора
- Опсег толеранција
Површина као фактор утицаја
Један од фактора који доприносе је контактна површина. Она игра пресудну улогу у одређивању век трајања конектора, који се обично мери у циклусима спајања. Током коришћења у терену, конектор је изложен одређеним микропокретима. Они доводе до хабања површине и, последично, до оксидације. Резултат је повећана контактна отпорност и, самим тим, лошија квалитет преноса сигнала. Стога је
висококвалитетно и издржљиво контактно премазивање кључно за спречавање абразије на површини.
Прочитајте наш бесплатан технички документ да бисте сазнали на шта треба обратити пажњу при избору контактне површине.
висококвалитетно и издржљиво контактно премазивање кључно за спречавање абразије на површини.
Прочитајте наш бесплатан технички документ да бисте сазнали на шта треба обратити пажњу при избору контактне површине.
Контактни дизајн као фактор утицаја
Контакти конектора штампане плоче су или штампани или точени. Међутим, током процеса штампања на доњој страни штампане траке формира се неравномерна површина оштрих ивица, видљива под микроскопом. Конвенционални системи долазе у контакт са овом штампаном ивицом, што доводи до повећаног хабања површине и, последично, веће контактне отпорности.
Бела књига о чврстоћи конектора
У овом бесплатном документу сазнаћете, на пример, како да минимизујете контактни отпор одабиром правог дизајна контакта. Такође објашњавамо, уз помоћ различитих фактора који утичу, како конектори за повезивање плоча постижу чврстоћу и шта све треба узети у обзир.
Затражите документ »
Затражите документ »
Контактни систем као фактор утицаја

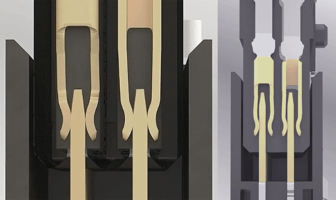

Традиционални дводелни конектори имају контактну плочицу и контактну опругу. Међутим, у случају јаког удара, трака са језичцима може се одвојити од траке са опругама. Да би се спречио такав губитак контакта, може се користити двострана трака са опругама ради обезбеђивања резерве и тиме поузданог контакта, јер друга опруга осигурава да се пренос сигнала у сваком тренутку одржава преко најмање једне контактне тачке.
Још робуснији су, међутим, конектори са такозваним "родно неутралним" системом контаката. Карактеристична особина је да су контактне геометрије две половине конектора идентичне.
Још робуснији су, међутим, конектори са такозваним "родно неутралним" системом контаката. Карактеристична особина је да су контактне геометрије две половине конектора идентичне.
Технологија повезивања као доприносни фактор
Постоје различити начини монтаже конектора на штампане плоче.
Један од њих је техника преса-фит споја поменута раније. Циљ ове технике је да оствари највеће могуће силе задржавања између конектора и штампане плоче уз примену најмање могуће силе убацивања. Ове силе држања одређују механичку везу, која заузврат мора да издржи ударце и вибрације.
Међутим, техника преса-фит није увек погодна; на пример, када се штампане плоче попуњавају са обе стране или када се минимална удаљеност од компоненти у правцу деловања силе не може одржати. Други начин за успостављање поуздане и издржљиве везе између конектора и штампане плоче јесте технологија површинског монтирања (SMT). У овом процесу, конектори се леме на дефинисана контактна подручја на штампаној плочи – лемне површине – уз помоћ лемне пасте.
Један од њих је техника преса-фит споја поменута раније. Циљ ове технике је да оствари највеће могуће силе задржавања између конектора и штампане плоче уз примену најмање могуће силе убацивања. Ове силе држања одређују механичку везу, која заузврат мора да издржи ударце и вибрације.
Међутим, техника преса-фит није увек погодна; на пример, када се штампане плоче попуњавају са обе стране или када се минимална удаљеност од компоненти у правцу деловања силе не може одржати. Други начин за успостављање поуздане и издржљиве везе између конектора и штампане плоче јесте технологија површинског монтирања (SMT). У овом процесу, конектори се леме на дефинисана контактна подручја на штампаној плочи – лемне површине – уз помоћ лемне пасте.
Дизајн изолационог тела као фактор утицаја
Геометрија изолационог тела конектора за повезивање плоча такође помаже у заштити контаката од оштећења током рада или инсталације. Треба да буде дизајнирана тако да су осетљиви контакти заштићени унутар конектора.
Косине за уметање такође могу спречити оштећења током монтаже. Оне помажу да се компензује било какво неусклађивање штампаних плоча у било ком правцу при спајању. Помоћу додатне зоне за закључавање, две половине конектора могу се спојити без оштећења чак и у случају централног или угаоног неусклађивања.
Косине за уметање такође могу спречити оштећења током монтаже. Оне помажу да се компензује било какво неусклађивање штампаних плоча у било ком правцу при спајању. Помоћу додатне зоне за закључавање, две половине конектора могу се спојити без оштећења чак и у случају централног или угаоног неусклађивања.
Фактор утицаја Опсег толеранције
Дометак толеранције конектора игра кључну улогу у процењивању његове чврстоће. Ако конектор не може да компензује дате толеранције, механичка померања довешће до хабања или чак оштећења везе.
На терену, на пример, напрезања настају не само у правцима x и y, већ и у правцу z. Ово поставља питање заштите конектора од прекомерног убацивања. То описује преклапајући део између мушких и женских контаката, што омогућава не само различито растојање између контаката на штампаној плочи, већ и – у зависности од величине тог дела – толеранције.
Прочитајте наш бесплатан технички документ да бисте сазнали који други фактори утичу на опсег толеранције и како их компензовати.
Захтејте технички документ »
На терену, на пример, напрезања настају не само у правцима x и y, већ и у правцу z. Ово поставља питање заштите конектора од прекомерног убацивања. То описује преклапајући део између мушких и женских контаката, што омогућава не само различито растојање између контаката на штампаној плочи, већ и – у зависности од величине тог дела – толеранције.
Прочитајте наш бесплатан технички документ да бисте сазнали који други фактори утичу на опсег толеранције и како их компензовати.
Захтејте технички документ »
Поступак тестирања
Постоје различите процедуре испитивања за темељну процену чврстоће конектора плоча-плоча. Оне обухватају испитивање променљивих као што су диелектрична чврстоћа и контактни отпор пре и после испитивања под оптерећењем, као и визуелни преглед стања контаката. На пример, могу се проценити ефекти 500 циклуса спајања на диелектричну чврстоћу, или климатски тест може утврдити да ли неколико сати на -55°C, а затим на 125°C, има негативан утицај на контактни отпор конектора. У тесту на температурски шок, конектор мора да издржи брзу смењивост између ових екстремних температура 100 пута, по 30 минута. Поред тога, централно и угаоно неусклађивање при спајању, као и толерантни опсег у спојеном стању, не би требало да буду проверени само теоријски на CAD моделу, већ и обимно тестирани у пракси, при чему се носивост емпиријски потврђује. Једнако је важно да се различити тестови критични за контактну површину такође спроведу у комбинацији како би се симулирали услови из стварног света. На пример, тест циклуса спајања и тест корозивних гасова могу се извршити заједно како би се осигурало да перформансе конектора у погледу контактног отпора и диелектричне чврстоће нису се погоршале и да контакти нису оштећени.
Бесплатан вебинар о поузданости конектора плоча-на-плочу
Да ли вам је потребан детаљан савет о избору праве технологије спајања која одговара вашим захтевима?
Ако јесте, пријавите се за бесплатан вебинар са нама.
Затражите вебинар »
Ако јесте, пријавите се за бесплатан вебинар са нама.
Затражите вебинар »
Ваш дизајн – ваш избор
У зависности од захтева примене, постоје различити критеријуми чврстоће које конектор за плочу-до-плоче мора да испуни. На пример, да ли треба да компензује велике толеранције? Да ли је изложен високим нивоима удара или вибрација? Да ли се користи у окружењима подвргнутим екстремној врућини или хладноћи? Или решење за повезивање треба да буде заштићено од влаге, корозивних гасова или прљавштине? Ако корисник заснива избор решења за повезивање на ова питања, може бити сигуран да је његов конектор идеално прилагођен за употребу на терену.
