Како се могу склопити EC.8 директ-плуг конектори?
Коннектори са пролазним отворима се производе коришћењем технологије површинског монтирања (SMT). Заваривање се врши директно на штампаној плочи. За број пинова од 20
до 140, производи се испоручују у стандардном паковању на траци и ролни; ово омогућава потпуно аутоматизовану обраду путем pick-and-place.
Коннектори са бројем пинова од 160 до 200 стандардно се пакују у тацне; паковање на траци и касети је такође доступно на захтев. Међутим, оно користи ширу траку, која је ређе у употреби.
По којим спецификацијама или распореду мора да буде произведена картица за проширење?

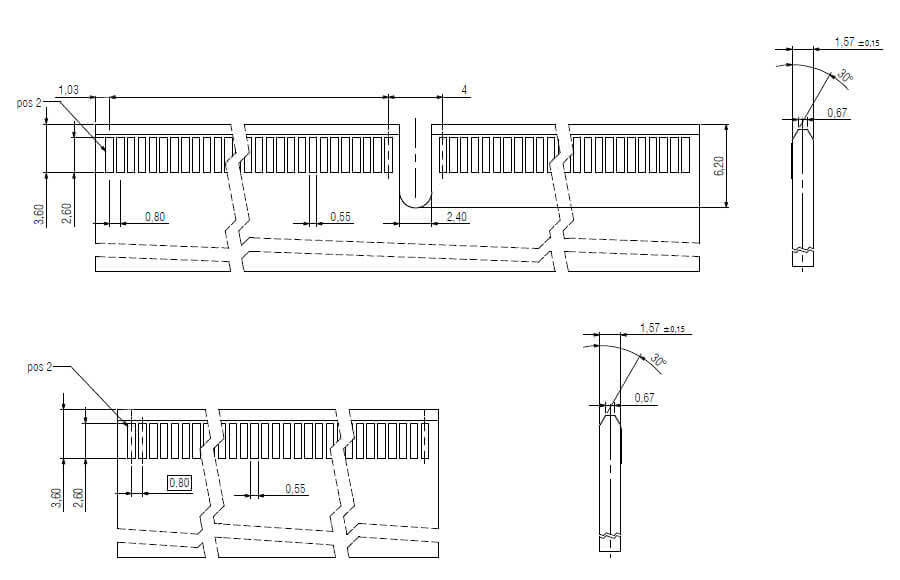

Молимо погледајте цртеж испод за фазу и димензије штампане плоче. Препоручујемо чврсто злато за златне контакте. За више детаља погледајте цртеж производа.
Зашто користити систем директно-спојних конеktора?
Системи директног повезивања омогућавају постизање високих брзина преноса података. У поређењу са дводелним конекторским системима, негативни ефекти другог конектора на сигнал су елиминисани. Ово је углавном због смањеног броја контактних тачака, мање промена у попречном пресеку проводника и пратећег смањења промена у правцу сигнала.
То значи да се високе перформансе могу постићи чак и уз мали заузети простор. Поред тога, контактни отпор је смањен у односу на дводелне конекторске системе, што доводи до повећане струјне носивости.
Да ли је систем конектора EC.8 компатибилан са стандардним спецификацијама кћерних плоча?
Систем конектора EC.8 подржава приступне картице дебљине 1,60 мм. За конекторе са 80 или више контаката интегрисана је и водилица како би се спречило неправилно убацивање. У 60-пинској верзији водилица може бити изостављена по жељи.
Систем конектора EC.8 у складу је са актуелним тржишним стандардима и компатибилан је са широко коришћеним плочама.
За које примене се користе директни конектори EC.8?
Захваљујући својој свестраности, EC.8 директно-спојни конектори се користе у широком спектру примена у бројним индустријама. У областима аутоматске технологије и IoT уређаја, на пример, они нуде предности финог корака и високих брзина преноса података.
Који степен неусклађености могу директни EC.8 конектори поднети када се убаци ћерка картица?
Угаона неусклађеност до 5° је дозвољена и у уздужном и у попречном правцу.
Неусклађеност од 0,7 мм нормално на уздужну осу конектора и 0,6 мм паралелно са уздужном осом конектора је дозвољена.
Које брзине преноса података могу да се преносе?
Брзина преноса података износи 28 Gbit/s. Следећи дијаграм приказује губитак убацивања у односу на фреквенцију.
Које врсте снаге могу бити пренете?
Конектор са 140 пинова може да пренесе до 3,2 А при амбијенталној температури од 20 °C. За више детаља слободно нас контактирајте на sales@ept.de
Да ли су EC.8 конектори компоненте признате од стране UL?
Да, EPT-ови EC.8 конектори су компоненте признате од стране UL у САД и Канади.
Да ли су EC.8 конектори у складу са RoHS директивом?
RoHS (Ограничење употребе одређених опасних супстанци) је директива која ограничава употребу одређених опасних супстанци у електричној и електронској опреми.
Потврђујемо да ept-ови EC.8 конектори испуњавају захтеве RoHS директиве 2011/65/EU, у складу са RoHS сертификатом. Додатне информације могу се наћи у одељку RoHS & REACH.
