Склоп каблова One27, верзија 420 Ставка бр. 404-61NN-LLL-420-1
Слично илустрацији
Кабел-до-плоче
Висока густина
- Бројеви стубова од 12 до 80
- Преклапање контакта 1,5 мм
- AWG 30/7 тракасти кабл, 0,635 мм, са прилагодљивом дужином у распону од 30 до 999 мм
- Склапање коришћењем технике убацивања и стезања (IDC)
- PVC кабловски тип: -30°C до +105°C (у мировању)
- обојена жица на A1
Техничке спецификације
Основе
| Број контаката | 12–80 |
|---|---|
| Технологија повезивања | СМТ |
| Радна температура | -30°C до +105°C |
Материјал
| изолациони орган | LCP, UL 94 V-0 |
|---|---|
| CTI вредност ИЕК 60112 | 175 |
| Контакт подаци | мешавина бакра |
| Контактно премазивање | Au на PdNi на Ni |
| Подручје везе | Сн преко Ни |
Механички
| Димензија мреже | 1,27 мм |
|---|---|
| Контактна сила по контакту | ≤ 0,5 N |
| Триакција по контакту | ≥ 0,1 N |
| експлуатациони век IEC 60512-9-1 | Степен 1: 500 циклуса уметања |
| Преклапање безбедности | 0,9 мм |
| Преклапање контаката | 1,5 мм |
| Офсет центра | ± 0,7 мм |
| Аксијално неусклађивање у склопљеном стању (x/y) | ± 0,4 мм |
| Угаона помереност уздужне осе | ± 4° |
| Угаона помереност попречне осе | ± 2° |
Електрични
| радни струј | 1.2 A на 25°C |
|---|---|
| Растојање за пролаз и прикрадајуће растојање | најмање 0,4 мм |
Одобрења / Усаглашеност
| UL фајл | Е130314 |
|---|---|
| Животна средина | У складу са RoHS директивом |
Модификације
На захтев, можемо вам такође обезбедити
- други стилови
Паковање
ЕСД кесе
10

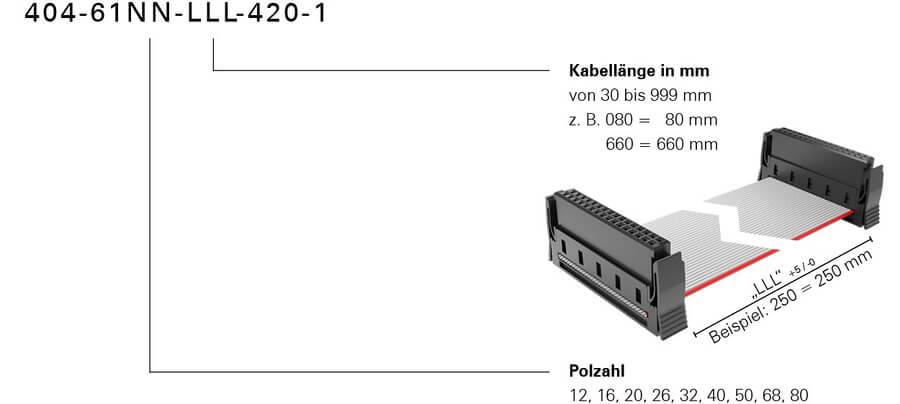

Референца наруџбине
